LG-GKY02型化工儀表維修工競技實訓裝置

品牌：理工偉業 咨詢電話：010-82827827 82827835

一、實訓裝置工藝流程
LG-GKY02型化工儀表維修工競技實訓裝置主要工藝流程：整體實訓裝置由儲水箱(T103)、加熱水箱(T102)和液位水箱(T101)等組成。動力系統分兩路，其中一路由循環水泵、調節閥、電磁流量計組成，它的動力水可以到加熱水箱；另一路由循環水泵、變頻機構、渦輪流量計組成，它的動力水可以到加熱水箱和液位水箱。

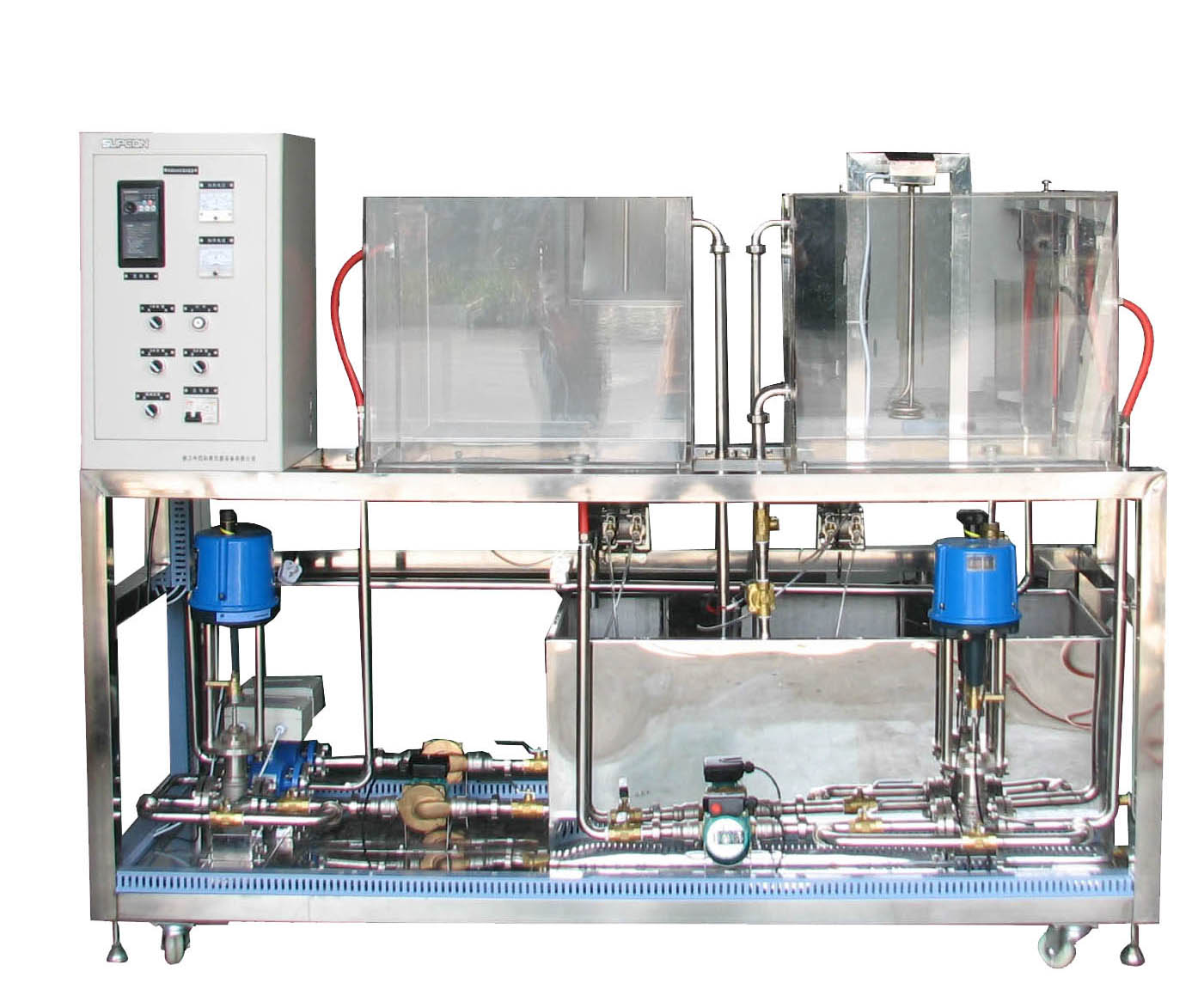

參考實物圖如下：

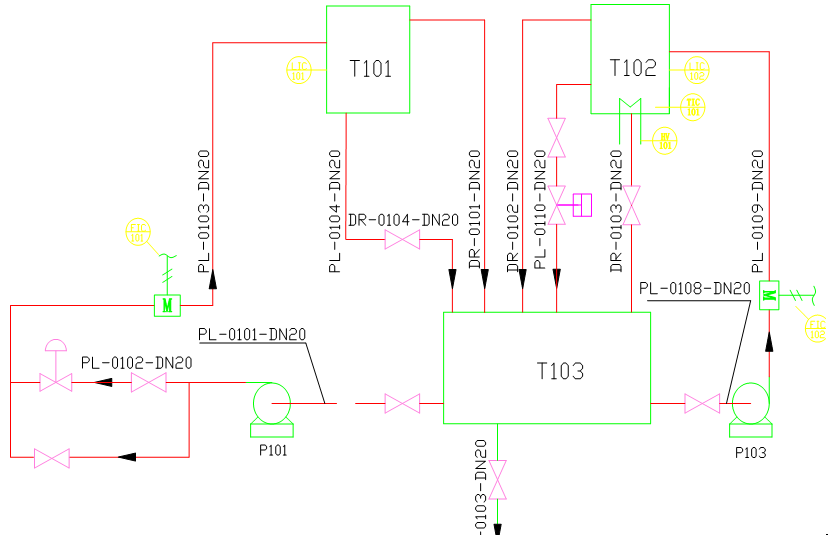

工藝流程圖如下：

二、實訓裝置主要組成部分
1.機械主體設備：設備整體框架、加熱水箱、液位水箱、水槽、工業管路、儀表控制臺。
2.主要?jiǎng)恿υO(shè)備：循環水泵、電加熱器。
3.主要的檢測儀表：Pt100熱電阻、壓力變送器、差壓變送器、電磁流量計、渦輪流量計。
4.執行機構：調壓模塊、智能電動調節閥、電磁閥。
5.實訓對象裝置的外觀尺寸要求不小于長*寬*高為1.6米*0.8米*1.8米。
四、實訓裝置的主要特點
1.集成了工業常用的多種形式的檢測儀表。包括液位、溫度、壓力、流量的各種形式儀表，液位的有壓力、差壓變送器等；溫度的包含Pt100熱電阻等；流量包括電磁流量計、渦輪流量計、電磁流量計等；壓力包括壓力表、壓力變送器等。
2.集成了工業常用的多種形式的執行儀表。包括電動調節閥、電磁閥、變頻器、調壓模塊等。
3.儀表層設計明朗并開放接口。實訓裝置的整體結構設計都為敞開式設計，讓學員能夠更好的認識到工業儀表的結構和使用。
4.具備故障設置處理功能。實訓裝置的每個儀表上都可以設置工業上常發生的故障，并通過對故障的設置與解決，讓學員及培訓員工增強現場儀表維修能力。
5.信號接口統一留出接口并配相應的預留端子。所有的信號都是開放在控制平臺上，并且在控制臺上有相應的信號接線端子，便于學員自己動手接線，達到實訓操練的目的。
五、實訓裝置安全保護
實訓裝置應充分考慮對設備操作的安全性保護，具有急停按鈕、漏電保護和過流保護等用電安全保護功能。具體措施還包括：
1.對I/O信號按類型進行分類并可以進行標準信號之間的轉換；
2.每個強電用電設備都有獨立的控制開關進行控制，并充分考慮設備接地；
3.對加熱罐、水箱容積等容易引起設備損壞的操作加以限制和保護裝置；
4.電氣輔件全部選用高品質、行業認可的產品；
5.并可設置報警聯鎖等安全措施。
6.實訓裝置所用的手動閥門均采用SUS304不銹鋼高性能外螺紋球閥。
7.所有的連接線、電纜應規整地分類敷設。線纜應采用同規格的連接端頭并塘錫接入設備接線端子上。
8.接線端子建議采用魏德米勒或菲尼克斯。
9.接線端子的并接采用專用并接母排。（提供100個接線端子并接母排備用）
10.所配設備的安裝應牢固可靠且便于拆卸維護（含電氣連接部分）
六、實訓項目
1.過程控制系統組成認識實訓（附硬件技術資料、系統構成圖證明）
（1）過程控制及檢測裝置硬件結構組成認識，控制方案組成及控制系統連接實訓；
（2）智能調節儀表、智能變送儀表等智能儀表的操作及參數設定實訓；
（3）傳感器的校正(零點遷移與量程調整)。
2.被控對象特性測試實訓（到貨需提供具體教學方案及步驟）
（1）單容水箱特性的測試（測試內容:被控對象的時間常數）；
（2）加熱溫度特性的測試；
（3）調節閥流量特性的測試。
3.位式控制系統實訓（到貨需提供具體教學方案及步驟）
（1）液位高度的位式控制；
（2）加熱水溫的位式控制。
4.回路控制系統實訓（到貨需提供具體教學方案及步驟）
（1）水箱液位的定值控制；
（2）加熱水溫的定值控制；
（3）電動調節閥支路流量的定值控制；
（4）變頻調速磁力泵支路流量的定值控制；
（5）水箱液位與調節閥流量的串級控制；
（6）水箱液位與變頻調速磁力泵支路流量的串級控制。
5.比值控制系統實訓（到貨需提供具體教學方案及步驟）
（1）單閉環流量比值控制；
（2）雙閉環流量比值控制。
6.工控組態軟件組態實訓（到貨需提供具體教學程序和使用方法）
（1）MCGS 實時數據庫組態實訓；
（2）MCGS 圖形動畫、報表、曲線、報警組態實訓；
（3）MCGS 設備通訊組態實訓；
（4）MCGS 腳本程序應用實訓；
（5）博圖軟件實訓；
（6）WinCC軟件實訓。
7.自主設計開發控制系統實訓（到貨需提供具體教學程序）
（1）基于博圖TIA V17 軟件、WinCC軟件可自主設計開發具有個人創造性的控制系統；并在實際應用中提升其編程與調試能力；
（2）基于MCGS實時數據庫，并借助于MCGS腳本程序師生可自主設計開發具有個人創造性的控制系統；
（3）基于數據采集與控制模塊所提供的輸入輸出實時數據，學員可直接采用Visual Basic或Visual C++自由構造控制系統，使學員體驗計算機控制系統的組成與實現方式，并在實際應用中提升其編程與調試能力。
七、實訓裝置主要配置清單
1．對象設備一覽表

序號	名稱	技術要求	數量
1	設備框架	SUS304不銹鋼設備整體框架	1套
2	加熱有機玻璃水箱	由電加熱器和有機玻璃桶組成	1套
3	液位有機玻璃水箱	有機玻璃水箱	1個
4	水泵	德國威樂泵	2臺
5	溫度傳感器	Pt100 熱電阻精度：A級	2支
6	智能溫度變送器	Pt100 熱電阻標準信號轉換（配PC組態軟件及數據線)	1套
7	智能差壓變送器	測量范圍：(0-5)kPa 信號：(4-20)mA 精度：0.1級	2臺
8	智能壓力液位傳感器	測量范圍：(0-5)kPa 信號：(4-20)mA	2臺
9	一體式流量計	電磁流量計,(4-20)mA 精度：1.0級；	1臺
9	一體式流量計	渦輪流量計 精度：0.5級；(4-20)mA輸出；	1臺
10	智能電動單座調節閥	流量特性：等百分比；供電電源：220V AC；輸入信號：(4-20)mA；防護等級：IP65；	2臺
11	電磁閥	DC 24V	2個
12	開關電源	220V AC/24V DC 10A	1套
13	單相調壓模塊	全隔離，輸出功率應高于功率元件功率100%	2個
14	變頻器	配組態面板，具有ProfiNet接口并提供GSD文件組態軟件	2套
15	電氣柜	設備電氣控制部分	1套
16	壓力表	標配	1套

2.控制設備一覽表

序號	名稱	技術要求	數量
1	實訓控制臺	要求至少采用冷軋鋼板結構，表面靜電噴塑，防火、防水、防腐蝕，帶自鎖腳輪，美觀大方、自由靈活。	1套
2	可編程邏輯控制器及配套模塊、組件	S7系列（提供軟件）具體如下：CPU型號1513-1PN,訂貨號6ES7 513-1AL02-0AB0	1套
3	工程師站	I7 8代處理器、 32G內存、256GB SSD+1T硬盤 24吋顯示器	1套
4	模擬量輸入模塊	AI*8	1塊
5	模擬量輸出模塊	AO*8	1塊
6	數字量輸入模塊	DI*16	1塊
7	數字量輸出模塊	DO*16	1塊
8	24V 開關電源	24V/3A	1個
9	接頭插座及連接導線	可自鎖緊	1套
10	網線	RJ45	5米
11	實訓裝置說明書		1套
12	實訓操作指導書		1套
13	實訓裝置電氣附件		1套
14	空調	1.5P以上變頻掛機	1臺
15	網絡交換機	工業級DIN導軌式，千兆8口	1套
16	Wincc軟件		1套
17	博途正版V17		1套
18	觸摸屏	MCGS 7吋，帶RJ45網口、RS232/485/USB，提供嵌入版組態軟件和數據線	1套
19	微型繼電器	DIN導軌式，DC 24V	大于實際通道10個
20	小型斷路器	DIN導軌式，功率大于設備額定功率100%	大于實際用電設備數5個
21	指示燈	DC 24V	大于實際指示數量5個
22	自復位按鈕		大于實際應用數量5個
