LGY-DZ07型 現代電工綜合實訓考核平臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、概述
現代電工綜合實訓考核平臺、電工綜合技能實訓裝置主要承擔電氣自動化技術、工業機器人技術、應用電子技術、移動通信技術、機電一體化技術、汽車電子技術、建筑電氣工程技術等相關專業課程的課內實驗、課程設計、畢業設計等實踐實訓教學任務，可作為“教、學、做”一體化教學任務上課所用教室。實訓室主要實踐內容包括認識安全用電、認識與使用工具和儀表、電工基本操作技能、室內電氣線路操作技能、認識和使用常見低壓電器和三相異步電動機、電氣控制線路的操作、安裝輸電線路等，可完成三相異步電動機直接起動控制、雙重聯鎖的三相異步電動機正反轉控制線路、三相異步電動機的順序控制、觸摸開關控制白熾燈線路、單相電度表的安裝線路等實驗實訓項目?！?nbsp;
現代電工綜合實訓考核平臺通過電工技能實訓，使學生對常用電工工具、常用儀器儀表的使用、照明和一般動力布線、常用電機和電氣設備的安裝使用以及電工安全作業等知識技能得到強化訓練，可以提高學生對電氣控制、民居用電、交直流電機系統等實際操作技能，繼而學生可獲取電工證、電氣工程師、電氣設備安裝工、儀表工、電氣檢驗員等相關從業證書，以更加適應崗位的人才需求。
現代電工綜合實訓考核平臺由鋼板作制作的多功能安裝板（網孔板）實訓臺和電源裝置等組成。實訓時選擇的各種元件、器件和部件，可方便地安裝在網孔板上，方便靈活。
根據教學和實訓的需要，選擇不同的元件、器件和部件，可進行不同課程模塊，不同項目的實訓，現代電工綜合實訓考核平臺適用范圍廣，可完成的教學內容和實訓項目多。使用完畢的元件、器件和部件，從實訓臺上拆下，集中保管，損壞和丟失少。一個實訓場所，可以完成幾個專業的教學和實訓，經濟適用。對實訓場所不多、教學經費投入受限制的學校，現代電工綜合實訓考核平臺是一種理想的職業教育實訓設備。
二、技術指標
1. 外型：整體尺寸1600mm×700mm×1750mm；
2. 實訓臺架的材料：鋼板、鋁合金結構；
3. 電源(雙組具有相同資源)：
1)輸入：三相AC 380V ±10% 50HZ 三相五線；
2)固定交流輸出：三相五線 380V 接插式2組、220V接插式2組。
3)可調直流輸出： 提供二路互相獨立的0-30V連續可調恒流穩壓電源，內置式繼電器自動換檔，多圈電位器連續調節，輸出電流2A，具有預設限流和保護功能，自動恢復功能。
4. 接口及儀表：指針式電壓表 2 只，時刻監控電網電壓變化；
5. 保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。
6.4只5408二極管，用于能耗制動的整流電路；
7.三只75Ω/75W電阻用于電動機降壓啟動、一只10Ω/25W用于異步電動機的能耗制動。
三、結構功能

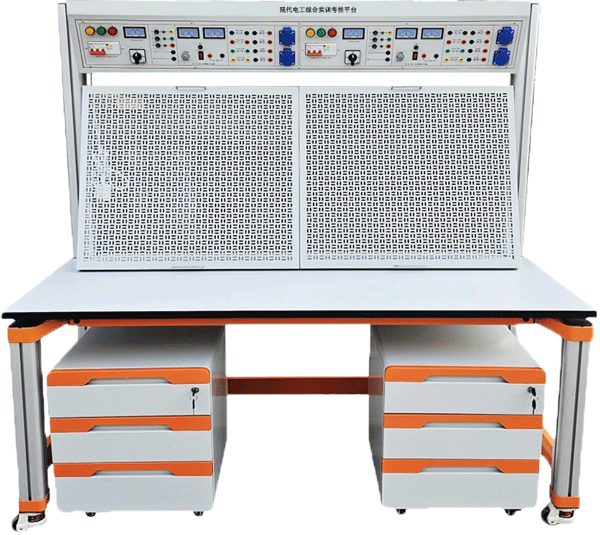

現代電工綜合實訓考核實訓臺由實訓屏（內置電源）、實訓桌、實訓儲物柜三大部分組成。
