煤礦井下探放水作業實操設備

一、概述
依據國家煤礦安全監察局煤安監行管〔2016〕19號《煤礦特種作業安全技術實際考試標準》文件，本公司開發出虛擬動畫與實物模型操作相結合的自動評分考核裝置。

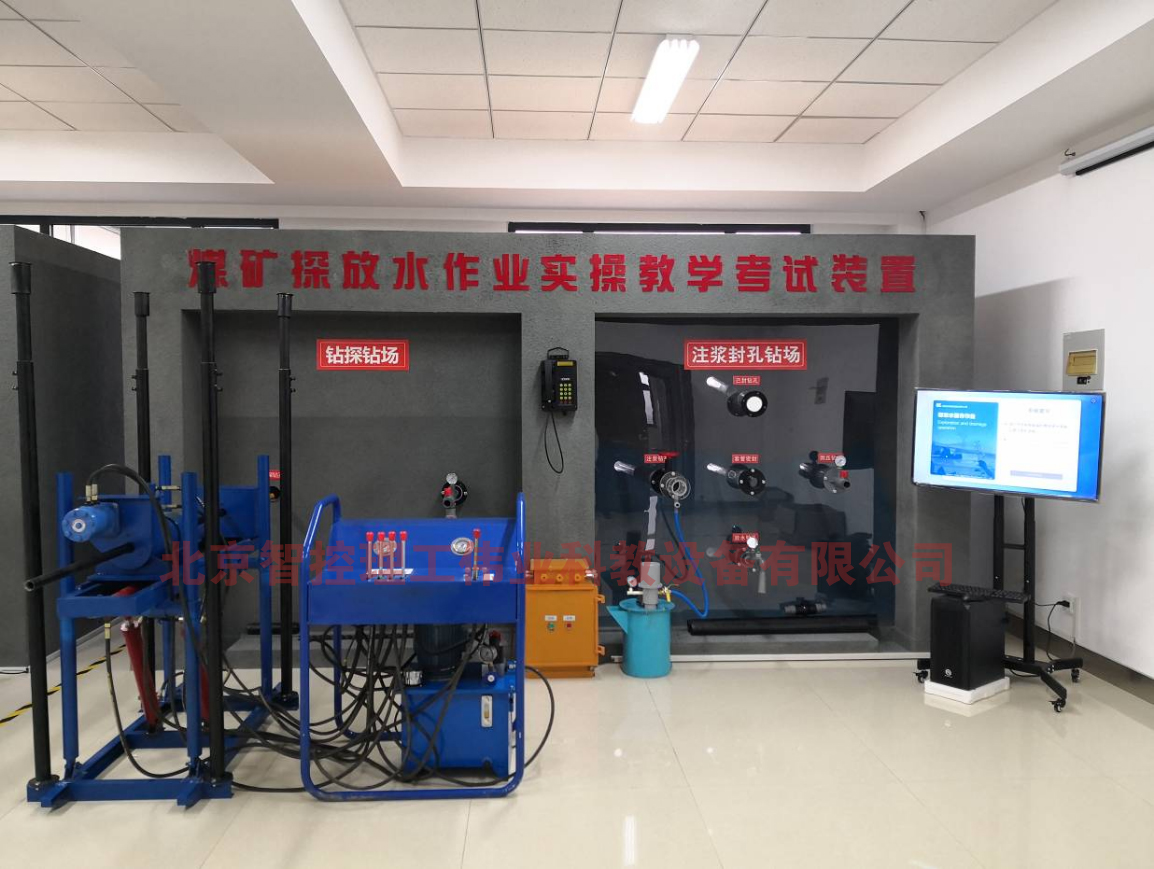

該裝置仿真模擬井下探放水工作面，可清楚了解鉆孔的布置方式、配備相關探放水設備及儀表，可使學員模擬操作，掌握井下探放水工藝。由探放水操作作業實操裝置和操作管理系統組成，以探放水操作作業實操裝置為基礎，與操作管理系統連接，實現自動打分。

二、系統構成
（一）探放水操作作業系統軟件
1、煤礦探放水作業實操培訓系統
按照國家煤礦安全監察局《煤礦特種作業安全技術實際操作考試標準》設置，采用虛擬仿真技術，操作者互動操作，內容包括：
（1）安全檢查與鉆機試運轉安全操作：
1）安全檢查
檢查作業環境
檢查設備、儀表和工具
2）鉆機試運轉安全操作
試運轉準備
試運轉
（2）探放水安全操作：
1）開孔安全操作
標孔
開鉆
2）鉆孔安全操作
鉆進
加、退鉆桿
正常停鉆
緊急停鉆
3）放水安全操作
4）收工安全操作
（3）套管安裝、封孔及注漿安全操作；
1）套管安裝與封孔安全操作
安裝套管
密封套管
安裝逆止閥
做耐壓試驗
2）注漿安全操作
準備
注漿
3）收工安全操作
2、探放水操作作業系統硬件
（1）煤礦探放水作業實際操作考核裝置
考試裝置配置表：

科目	考試內容	設備配置	可操作內容
K1	安全檢查與鉆機試運轉安全操作	1.帶有鉆孔布置的工作面模型 2.仿真煤礦探水鉆機及鉆具； 3.水泵； 4.井下電源開關； 5.便攜式甲烷檢測報警儀； 6.地質羅盤；	1.檢查作業環境； 2.檢查設備、儀表和工具； 3.鉆機試運轉安全操作。
K2	探放水安全操作		1.標孔； 2.開鉆； 3.鉆進； 4.加退鉆桿； 5.正常停鉆及緊急停鉆； 6.放水安全操作； 7.收工。
K3	套管安裝、封孔及注漿安全操作	1.鉆孔工作面模型（安裝好套管、逆止閥）； 2.注漿泵； 3.套管、逆止閥； 4.封孔材料 5.井下電源開關 6.壓力表 7.便攜式甲烷檢測報警儀	1.安裝套管； 2.密封套管； 3.安裝逆止閥； 4.做耐壓試驗； 5.注漿； 6.收工。

三、技術參數
1、規格：長*寬*高=1700mm *750mm *1750mm；
2、設備配置：
（1）主機:①CPU：酷睿I3；②硬盤：固態120G；③內存：8G；
（2）顯示器：50寸觸摸顯示屏。
（3）架體尺寸：長×寬×高=800mm*600mm *1400mm；
（4）標準化打分系統。
四、可實現的實訓內容
1、演示掘進巷道鉆孔的布置方法；
2、實操鉆機：實現鉆機的各種動作；
3、安裝套管；
4、開、關水閥；
5、實操自動打分。
五、制作工藝及材料
1、工作面仿真模型，采取立體剖視的方法設計，剖取探放水作業工作面的場景，主體采用鋼木結構，煤層、巷道采用有機玻璃制作。
2、仿真鉆機采用全金屬結構，可以模擬鉆機的全部動作，包括：鉆具、地質羅盤、水泵、水管、便攜式甲烷檢測報警儀等。
3、套管、孔口裝置仿真模型，包括：注漿泵、壓力表等。
