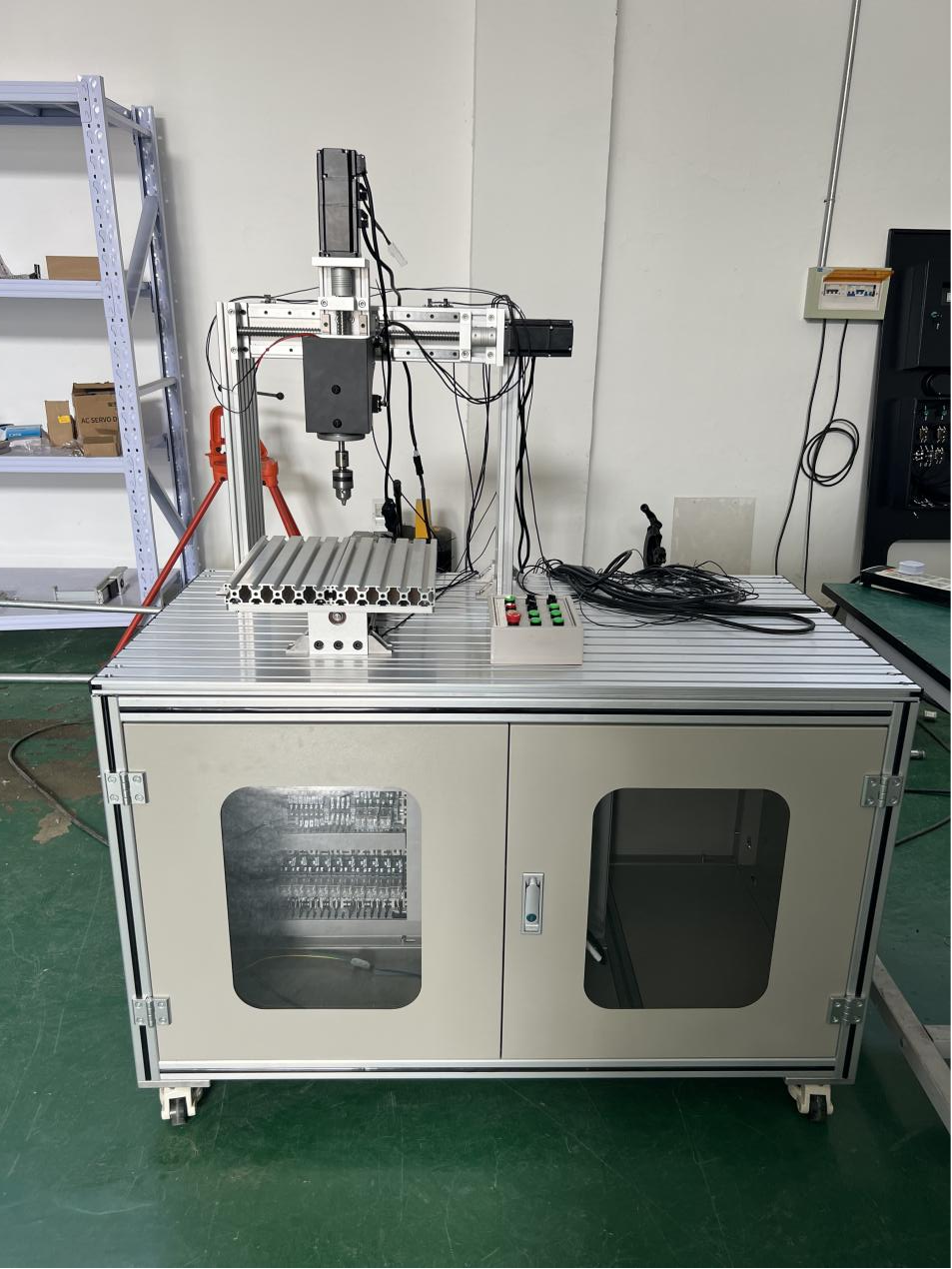

三維雕刻實訓裝置
一、設備概述
LGH-DK03型 三維雕刻機實訓裝置是模擬工業加工生產中的雕刻機設備，利用三維滑臺、并通過PLC控制三維滑臺運動，而實現工件雕刻加工模擬的實訓教學設備。該設備適合各大專院校、技校以及社會勞動就業培訓中心等單位，對機械制造、機械加工、自動化、機電一體化、電氣控制等相關專業的人員進行教學培訓。學生經過培訓，加深了伺服電機在運動控制領域應用的意識，加深了對伺服電機特性和功能的了解，掌握PLC控制伺服驅動系統的編程技能，為PLC控制技術在將來在未知領域自動控制系統的應用及創新性設計奠定基礎。
二、控制電氣部份
該部分是由組合開關、熔斷器、斷路器、繼電器、接觸器、開關電源、伺服驅動器、 PLC（西門子S7-1200 CUP1215C）、接線端子及走線槽等組成。
三、功能特點
1、本實訓裝置的各種機械部件和電氣元件完全采用工業現場設備，能夠?qū)A 柱形的塑料及蠟制等非金屬材料模型進行真實的雕刻和銑加工，因此，可以為學生提供一個十分接近工業現場的實訓環境。
2、各種電氣元件布置安裝在一個以鋁型材為主體，門采用透明材料設計的電控柜內的網孔板上面，它們的外形特征及工作中的運行狀態，使人一目了然，有助于加深對電氣電路的組成及其控制原理的認識與理解。
3、機械運動執行機構采用了目前工業生產中應用廣泛的滾珠絲杠副運動機構，具有行走阻力小、運行平穩、精度高等特點，通過伺服電機驅動，可以實現高精度的定位控制和比較復雜的軌跡運動控制。
4、本實訓裝置不僅具有自動運行控制模式， 而且具有手動運行控制模式， 通過控制盒各按鈕的操作，可實現X軸方向的左右運動的點動控制、Y軸方向的前后運動的點動控制和Z軸方向的上下運動的點動控制。
4、實訓裝置雕刻機部分的實訓桌面及其支撐腳、 電控柜主體框架全部采用優質標準鋁型材加工制作，機械強度好、重量輕、美觀大方，持久耐用。
5、 學生的訓練學習， 可以先從簡單的雕刻加工的程序編寫開始入手，漸漸進入較為復雜的雕刻加工的程序編寫練習，從易到難，由淺到深，循序漸進，逐步掌握 PLC控制軌跡運動系統的技術。
6、實訓桌
三維雕刻機的桌面和桌腳全部采用優質標準鋁型材加工，重量輕、強度好、 美觀大方，實訓臺桌面叢向開有間隔距離均勻的若干 T型槽，各種機械部件和各 種電器元?dú)饧梢苑奖愕脑谧烂嫔习惭b拆卸， 另外桌腳設有滑輪實訓裝置可以方便的移動。
7、電控柜
電控柜是由以鋁型材為主框架構成的柜子和電氣電路兩部分所組成。
8、柜子
柜子的主為鋁型材， 柜門采用透明材料設計， 柜子內部裝有一塊用于安裝電氣元件和布線的網孔板，三側和上下面則采用高密度板，柜子腳采用滾輪設計， 因此，該柜子不僅美觀、重量輕、強度好，而且便于移動。
另外透明的柜門結構設計， 無須打開柜門， 便可清楚看到柜內所有電氣元件的外貌特征以及它們工作時的動作狀態，使設備具備了很好的直觀性。
9、三維雕刻機由三維十字滑臺、工作臺及夾具、鉆臺、集線盒、控制盒及實訓桌等組成。
