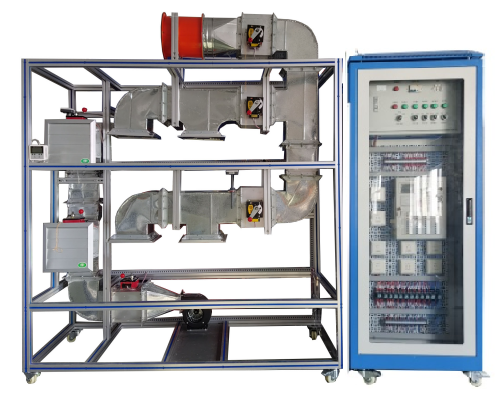

LG-XYM01型 防煙排煙系統控制實訓裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、系統概述：
LG-XYM01型 防煙排煙系統控制實訓裝置根據防煙排煙系統按照其控?zé)煓C理、分為防煙系統和排煙系統，設備設計為機械式加壓送風系統和機械式排煙系統。LG-XYM01型 防煙排煙系統控制實訓裝置由模擬房間配備系統和排煙風機系統組成（主要由風口、風閥、排煙窗和排煙風機、排煙防火閥、送風機、送風風道以及排煙風道和相關的火災探測器、聯動控制系統組成
二、裝置配置
1、模擬排煙系統控制
消防防排煙系統由風機、風管、自動排煙閥、防火閥、連接控制柜以及聯動控制中心等組成，消防防排煙系統的工作原理是當消防控制中心收到火災信號時，聯動消防防排煙風機控制柜啟動風機并打開排煙閥，將室內濃煙從風管中向室外排放，達到排煙效果。
2、加壓送風機采用多翼式離心風機。
3、加壓送送管道采用不燃材料制作，加壓送風口和用常閉式，采用手動或電動開啟控制方式。
4、排煙防火防由控制執行器、渡鋅鋼板制作而成。
5、排煙風機采用軸流風機，能在280度條件下作不小于30Min。
6、排煙防火閥。安裝在機械排煙設施的管道上，平時呈開啟狀態，火災時當排管道內溫度達到280度時關閉。
7、排煙口，安裝在機械排煙風管上作為煙氣吸入口中，平時呈關閉壯態，火災時需要排煙時手動或電動打開。
三、技術參數
1、電壓：AC220±10％ 50Hz
2、保護：具有漏電保護裝置
3、環境溫度：+4℃～+45℃
4、裝置容量：＜1000W
5、外形尺寸：1800mm×800mm×1800mm
四、操作實訓
1、消防排煙系統的認識
2、消防防煙系統的認識
3、消防防類系統控制操作
4、消防排煙系統的手動操作
3、消防排煙系統的自動操作
4、消防排煙系統與操聯動中心的操作
5、消防排煙系統的聯動編程
6、消防防煙系統的聯動編程
五、主要配置清單
|
序號 |
名稱 |
參數 |
數量 |
備注 |
|
1 |
消防防煙模擬支架 |
工業鋁型材制作分上下兩層 |
1間 |
|
|
2 |
正壓風機 |
|
1套 |
小型模擬 |
|
3 |
防火閥 |
|
1套 |
|
|
4 |
排煙閥 |
|
1套 |
|
|
5 |
排煙風機 |
|
1套 |
小型模擬 |
|
6 |
排煙風管 |
|
1套 |
|
|
7 |
控制箱 |
|
1套 |
|
|
8 |
感溫探測器 |
總線型 |
2只 |
|
|
9 |
感煙探測器 |
總線型 |
2只 |
|
|
10 |
消防控制主機 |
|
1臺 |
|
|
11 |
手動報警按鈕 |
總線型 |
2只 |
|
|
12 |
聲光報警器 |
DC24V |
2套 |
|
|
13 |
輸入模塊 |
總線型 |
6只 |
|
|
14 |
輸入輸出模塊 |
總線型 |
2只 |
|
