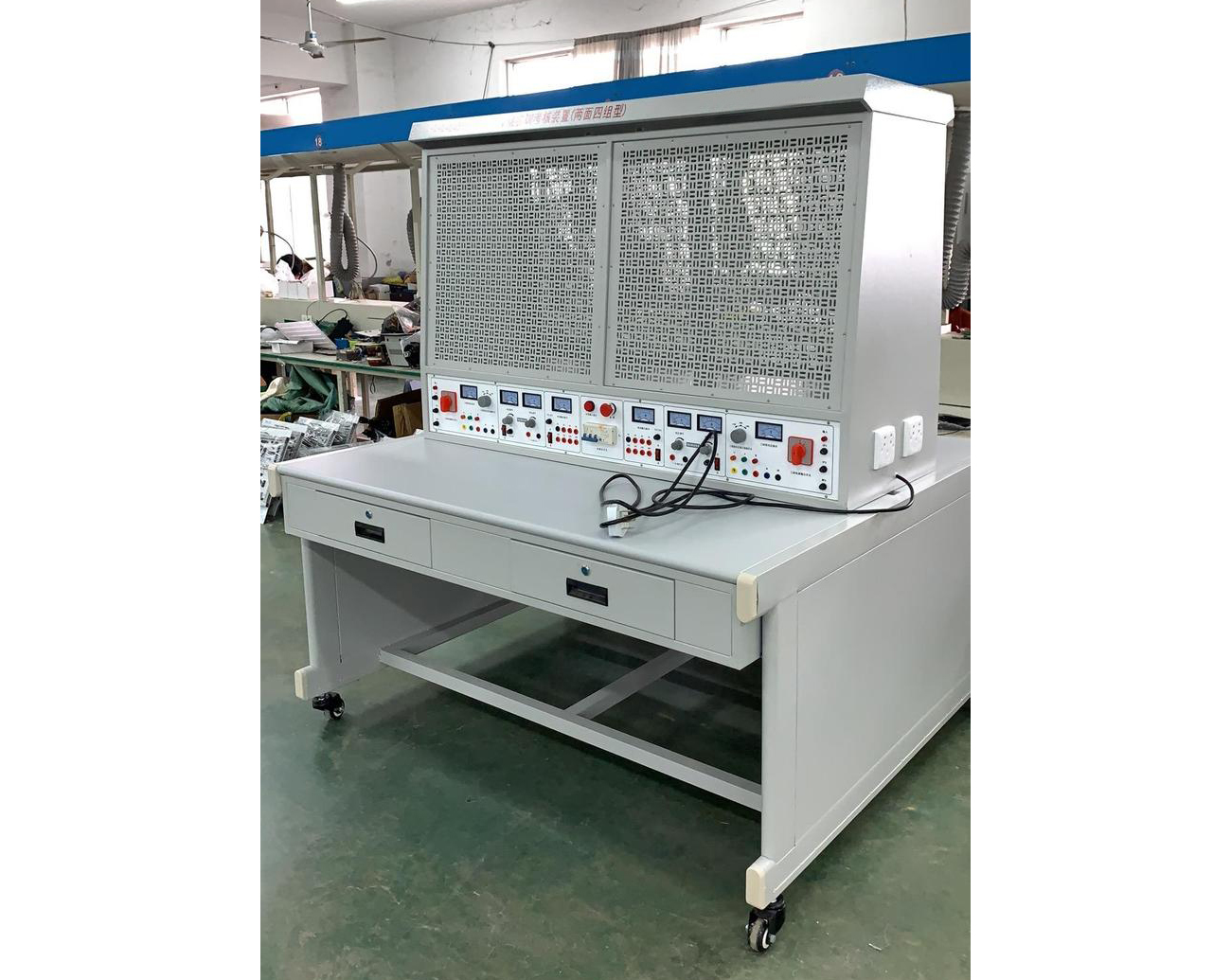

低壓電工作業安全技術實際操作考試點設備（四工位）
一、設備配備標準
LGWK-04A型 四工位低壓電工實操考核設備主要由實訓桌、網孔板組成，執行《低壓電工作業安全技術實際操作考試點設備配備標準》（原國家安全監管總局安監總宣教〔2014〕139號）“2.4作業現場應急處置”及其附錄8設備配備標準的有關規定。符合特種行業低壓電工考核要求：三相異步電動機單向連續運轉(帶點動控制)的接線及安全操作（K21）、三相異步電動機正反轉控制線路的接線及安全操作（K22）、帶熔斷器(斷路器)、儀表、互感器的電動機控制線路的接線及安全操作、單相電能表帶照明燈的接線及安全操作（K24）、導線連接（K25）操作者根據實訓線路進行元器件的布局、安裝、走線。接近工業現場，有利于培養學生的動手能力和操作技能。實訓項目可自行確定，根據所選項目選擇相應的元器件。其是大中專院校、職業學校、技術及培訓機構學生實訓和電工考證的理想考核設備。
二、裝置特點
2.1、裝置采用四工位，將K21-K25同時分布在四個工位上，學員可以同時進行訓練考核，電氣控制線路元器件都裝在網孔板上，操作方便、靈活、更換快捷、易擴展功能或開展新實訓項目。
2.2、操作臺只需三相四線交流電源即可投入使用，占地面積小，節約用房，減少管理人員及基建投資。
2.3、每組設有電流型漏電保護器，一旦發生即可自動切斷電源。能確保設施和操作者安全。各電源輸出均有監視功能，各測量儀表也均有可靠的保護功能。
2.4、實訓臺為雙組型，兩個學生可同時進行實訓，電源及保護獨立，互不干擾。
三、技術性能
3.1、工作電源：三相四線（或三相五線）～380V±5% 50Hz
3.2、溫度：-10℃～40℃，相對濕度＜85%（25℃）
3.3、裝置容量：＜1.5KVA
3.4、重量：200Kg
3.5、外形尺寸：1600mm×1100mm×1690mm
四、實訓臺配備
4.1、提供線電壓380V和相電壓220V兩種電源，輸入、輸出有指示燈和電壓表指示工作狀況。
4.2、交流儀表
①交流電流表2只 ②交流電壓表2只
4.3、實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板。配有2個抽屜。
4.4、760*600mm網孔板4塊可以互換，采用優質鋼板數控機床沖孔，表面噴塑。
五、參考實訓項目
5.1、三相異步電動機單向連續運轉(帶點動控制)的接線及安全操作（K21）
5.2、三相異步電動機正反轉控制線路的接線及安全操作（K22）
5.3、帶熔斷器(斷路器)、儀表、互感器的電動機控制線路的接線及安全操作（K23）
5.4、單相電能表帶照明燈的接線及安全操作（K24）
5.5、導線連接（K25）
六、配置清單
6.1、K21、配置清單
6.2、K22配置清單
6.3、K23配置清單
6.4、K24配置清單
6.5、CPR2030型 心肺復蘇模擬人一個（10套以上，整個教室免費配置一個）
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 實驗設備 教學設備 實訓臺 考核裝置 技能考核 電工電子 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 自控實訓 實驗系統 數控軟件 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 數控機床 職教設備 PLC控制 PLC技術 PLC實驗
LGWK-04A型 四工位低壓電工實操考核設備主要由實訓桌、網孔板組成，執行《低壓電工作業安全技術實際操作考試點設備配備標準》（原國家安全監管總局安監總宣教〔2014〕139號）“2.4作業現場應急處置”及其附錄8設備配備標準的有關規定。符合特種行業低壓電工考核要求：三相異步電動機單向連續運轉(帶點動控制)的接線及安全操作（K21）、三相異步電動機正反轉控制線路的接線及安全操作（K22）、帶熔斷器(斷路器)、儀表、互感器的電動機控制線路的接線及安全操作、單相電能表帶照明燈的接線及安全操作（K24）、導線連接（K25）操作者根據實訓線路進行元器件的布局、安裝、走線。接近工業現場，有利于培養學生的動手能力和操作技能。實訓項目可自行確定，根據所選項目選擇相應的元器件。其是大中專院校、職業學校、技術及培訓機構學生實訓和電工考證的理想考核設備。
2.1、裝置采用四工位，將K21-K25同時分布在四個工位上，學員可以同時進行訓練考核，電氣控制線路元器件都裝在網孔板上，操作方便、靈活、更換快捷、易擴展功能或開展新實訓項目。
2.2、操作臺只需三相四線交流電源即可投入使用，占地面積小，節約用房，減少管理人員及基建投資。
2.3、每組設有電流型漏電保護器，一旦發生即可自動切斷電源。能確保設施和操作者安全。各電源輸出均有監視功能，各測量儀表也均有可靠的保護功能。
2.4、實訓臺為雙組型，兩個學生可同時進行實訓，電源及保護獨立，互不干擾。
三、技術性能
3.1、工作電源：三相四線（或三相五線）～380V±5% 50Hz
3.2、溫度：-10℃～40℃，相對濕度＜85%（25℃）
3.3、裝置容量：＜1.5KVA
3.4、重量：200Kg
3.5、外形尺寸：1600mm×1100mm×1690mm
四、實訓臺配備
4.1、提供線電壓380V和相電壓220V兩種電源，輸入、輸出有指示燈和電壓表指示工作狀況。
4.2、交流儀表
①交流電流表2只 ②交流電壓表2只
4.3、實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板。配有2個抽屜。
4.4、760*600mm網孔板4塊可以互換，采用優質鋼板數控機床沖孔，表面噴塑。
五、參考實訓項目
5.1、三相異步電動機單向連續運轉(帶點動控制)的接線及安全操作（K21）
5.2、三相異步電動機正反轉控制線路的接線及安全操作（K22）
5.3、帶熔斷器(斷路器)、儀表、互感器的電動機控制線路的接線及安全操作（K23）
5.4、單相電能表帶照明燈的接線及安全操作（K24）
5.5、導線連接（K25）
六、配置清單
6.1、K21、配置清單
| 序號 | 名稱 | 型號 | 數量 |
| 1 | 交流接觸器 | CJT1-20 | 1只 |
| 2 | 熱繼電器 | JR36-20 | 1只 |
| 3 | 熔斷器（含5A熔芯） | RT14-20 | 5只 |
| 4 | 斷路器 | DZ108-20 | 1只 |
| 5 | 按鈕盒 | 3H | 1只 |
| 6 | 接線端子 | TB-1512 | 3條 |
| 7 | 電機 | 180W/380V | 1臺 |
| 8 | 實驗接線 | Φ4護套自鎖線（5色） | 10條 |
| 序號 | 名稱 | 型號 | 數量 |
| 1 | 交流接觸器 | CJT1-20 | 2只 |
| 2 | 熱繼電器 | JR36-20 | 1只 |
| 3 | 熔斷器（含5A熔芯） | RT14-20 | 5只 |
| 4 | 斷路器 | DZ108-20 | 1只 |
| 5 | 按鈕盒 | 3H | 1只 |
| 6 | 接線端子 | TB-1512 | 3條 |
| 序號 | 名稱 | 型號 | 數量 |
| 1 | 交流接觸器 | CJT1-20 | 1只 |
| 2 | 熱繼電器 | JR36-20 | 1只 |
| 3 | 電流表 | 6L2 5A | 1只 |
| 4 | 互感器 | BH-0.66 | 1只 |
| 5 | 熔斷器（含5A熔芯） | RT14-20 | 5只 |
| 6 | 斷路器 | DZ108-20 | 1只 |
| 7 | 按鈕盒 | 3H | 1只 |
| 8 | 接線端子 | TB-1512 | 3條 |
| 序號 | 名稱 | 型號 | 數量 |
| 1 | 單相電度表 | 220V/20A | 1只 |
| 2 | 斷路器 | DZ47LE-32 1P+N | 1只 |
| 3 | 日光燈 | 燈管、鎮流器、啟輝器 | 1套 |
| 4 | 燈座 | 1只 | |
| 5 | 燈泡 | 1只 | |
| 6 | 開關 | 86單開雙控 | 2只 |
| 7 | 開關 | 86單開單控 | 1只 |
| 8 | 插座 | 86 5P插座 | 1只 |
| 9 | 接線端子 | TB-1512 | 3條 |
