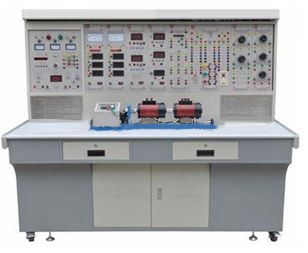

LGEAMT-1電機控制與調速實訓裝置
一、特 點
LGEAMT-1電機控制與調速實訓裝置可進行各種典型電機工作性能和機械特性的測定，以及常用電氣控制線路的實訓教學。
電機控制與調速實訓裝置各種小電機均經特殊設計，可模擬中小型電機的特性和參數，除能培養學生的動手能力外，還具有部分設計性的內容，可以較好地提高學生的實踐創新能力。
電機控制與調速實訓裝置采用三相隔離變壓器隔離供電（浮地設計），并設有內、外電壓型漏電保護裝置和電流型漏電保護裝置，確保操作者的人身安全；各電源輸出均有監示及短路保護等功能，使用方便；各測量儀表及功能組件均具有保護功能，確保長期使用。
二、技術性能
輸入電壓：三相四線（或三相五線）～380V±10% 50Hz
工作環境：環境溫度為-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
裝置容量：≤1.5kVA
外形尺寸: 1832mm×805mm×1570mm
安全性能：設有電壓型和電流型漏電保護，符合國家相關安全標準
三、實訓項目
直流電機
直流電動機認知（直流電機的認識與相關儀器、測量儀表的選擇與使用方法）
直流他勵電動機的工作特性和機械特性測定
直流他勵電動機的調速特性測定
直流他勵電動機的能耗制動
直流他勵電動機轉動慣量測試
直流他勵發電機特性測定
直流并勵發電機特性測定
直流復勵發電機特性測定
串勵、復勵直流電動機機械特性測定
變壓器
用多種方法測定變壓器的同名端
單相變壓器運行特性的研究
單相變壓器并聯運行
三相變壓器的運行特性研究
三相變壓器的不對稱短路
三相變壓器聯接組的識別與接線
三相變壓器的并聯運行
異步電機
三相鼠籠式異步電動機的工作特性測定
三相繞線轉子異步電動機工作特性測定
單相電容運轉異步電動機工作特性測定
三相雙速異步電動機工作特性測定
三相異步電動機的起動與調速
三相鼠籠異步電動機的不對稱運行
三相鼠籠異步電動機的溫升
三相鼠籠式異步電動機轉子轉動慣量的測試
同步電機
三相同步發電機的運行特性測定
三相同步發電機的并網運行
三相同步電動機工作特性
三相同步電機參數測定
三相同步發電機的突然短路
三相同步電機的不對稱運行
電動機四象限運行
直流他勵電動機在各象限的機械特性
三相異步電動機在各象限運行的機械特性
三相異步電機M-S曲線的測繪
控制電機
旋轉編碼器測試
直流伺服電動機
繼電接觸控制與電力拖動（電氣控制）
三相異步電動機點動和自鎖的控制線路
三相異步電動機正反轉的控制線路
三相異步電動機順序控制線路
手動控制三相異步電動機Y-△降壓起動的控制線路
手動控制三相異步電動機串電阻法降壓起動的控制線路
手動控制三相異步電動機起動補償器法降壓起動的控制線路
自動控制三相異步電動機Y-△法降壓起動的控制線路
自動控制三相異步電動機串電阻法降壓起動的控制線路
自動控制三相異步電動機起動補償器法降壓起動的控制線路
三相繞線式異步電動機起動的控制線路
三相雙速異步電動機自動加速控制線路
三相異步電動機能耗制動的控制線路
三相異步電動機單向起動及反接制動的控制線路
兩地控制的線路
工作臺往返循環控制的線路
C620、C6136車床的電氣控制線路
電動葫蘆的電氣控制線路
M7130平面磨床的電氣控制線路
LGEAMT-1電機控制與調速實訓裝置的基本配置
MEC01電源控制屏(鐵質噴塑結構，鋁質面板)
(1)交流電源
三相相四線（或五線）電網輸入經電源總開關漏電保護器（容量10A，漏電動作電流≤30mA，動作時間≤0.1S）和交流接觸器再到三相隔離變壓器給實訓設備供電；通過起動、停止、急停按鈕控制交流接觸器，設有供電指示燈及缺相指示。
提供三相0～450V可調交流電源，同時可得到單相0～250V可調的交流電源，配有一臺三相同軸聯動自耦調壓器（規格：1.5kVA、0～450V）。可調交流電源輸出處設有過流保護裝置，當相間、線間過電流及直接短路均能自動保護，克服了調換保險絲帶來的麻煩，并具有過流聲光告警?？刂破恋墓╇娪扇嚯娋W(wǎng)經三相漏電保護開關、電網電壓指示表、熔斷器、啟/停按鈕控制交流接觸器輸出，具有漏電聲光告警、過流保護等功能，同時配有一只急停按鈕，便于切斷電源，還配有一只指針式交流電壓表，通過切換和轉換開關，可方便地指示三相電網和三相調壓輸出的每一相的線電壓。
(2)直流電機勵磁電源
直流勵磁電源：220V、0.5A直流電機勵磁專用電源，具有輸出短路保護功能。
(3)人身安全保護體系
三相隔離變壓器一組：三相電源首先通過三相漏電保護器，然后經接觸器到隔離變壓器，使輸出與電網隔離(浮地設計)，對人身安全起到一定的保護作用。
電壓型漏電保護器1：對隔離變壓器前的線路出現的漏電現象進行保護，使控制屏內的接觸器跳閘，切斷電源。
電壓型漏電保護器2：對隔離變壓器后的線路及實驗過程中的接線等出現的漏電現象進行保護，發出聲光報警信號并切斷電源，確保人身安全。
電流型漏電保護裝置：控制屏若有漏電現象，漏電流超過一定值，即切斷電源。
實驗連接線及插座：強、弱電連接及插座分開，不能混插。強電連接線及插座采用全封閉工藝，使用安全、可靠、防觸電。
(4)儀器、儀表保護體系
設有交流過流、短路保護器，如果三相隔離變壓器或三相調壓器輸出電流大于整定電流（用戶可調整）或線路錯接短路時，即能發出聲光告警并切斷輸出電源；待用電或線路故障排除后方可重新啟動控制屏，對交流電源起到良好的保護作用。
有直流電源過壓、過流、及短路保護器,如果直流電源輸出出現過壓、過流、及線路錯接短路時，即能發出聲光告警并切斷輸出電源，待用電或線路故障排除后自動恢復輸出，對直流電源起到良好的保護作用。
設有儀表超量程保護器，如果被測電壓、電流大于測量儀表量程時，即能發出聲光告警并切斷輸出電源，待選擇正確量程后可重新啟動使用，對儀表起到良好的保護作用。
MEC02實訓桌
實訓桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造型美觀大方；設有抽屜、柜門，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌底部裝有四個帶剎車的萬向輪，便于移動和固定。
DD03-11不銹鋼電機導軌、測速光碼盤
由固定電機的不銹鋼導軌和測速的日本歐姆龍1024增量式光電編碼器組成：
不銹鋼導軌平整度好，無應力變形，加工精細，同心度好，互換性好，能保證電機與電機、電機與測功機之間連接的同心度不超過±5絲，電機運行噪聲小，實訓參數典型，能較好滿足實訓要求；導軌還帶有便攜式手柄和減振底腳。
測速采用日本歐姆龍1024增量式光電編碼器，可以實現電機轉速0～6000r/min的精確測量，并通過單片機實現轉速數字信號與電壓信號的線性轉換V=f（n），能提供精確穩定的轉速電壓信號，正負輸出電壓對稱性誤差≤1‰，克服了采用測速發電機測速度精度低、測量范圍小、對稱性差及非線性變化等缺點。
DJ13直流復勵發電機：200V、0.5A、100W、1600r/min
DJ15直流他勵電動機：220V、1.1A、185W、1600r/min
DJ15-2復勵直流電動機：220V、0.8A、120W、1500r/min
DJ16三相鼠籠式異步電動機：220V/△、0.5A、100W、1420r/min
DJ17三相線繞式異步電動機：220V/Y、0.6A、120W、1380r/min
DJ18三相同步電動機：作電動機時，220V/Y、0.35A、90W、1500r/min；作發電機時，220V/Y、0.45A、170W、1500r/min
DJ20單相電容運轉異步電動機：220V、1.0A、120W、1420r/min
DJ22三相雙速異步電動機：220V（YY/△）、0.6/0.6A、120/90W、2820/1400r/min
DJ23校正直流測功機：220V、2.0A、 350W、1500r/min，即可作電動機又可作測功機，做電動機使用時，可作為發電機的原動機，也可用于拖動電動機完成四象限測試；作測功機使用時，由于電機經特殊設計，容量是被測電機的2～3倍，并經精密儀器校正，能很好的完成被測電機的加載輸出轉矩的測試。
WDJ24三相異步電動機（220V/△）
MEC11單相變壓器提供77VA、220V/55V、0.35A/1.4A EI型單相變壓器一只提供77VA、220V/55V、0.35A/1.4A C型單相變壓器一只
MEC12三相心式變壓器提供150VA、220V/110V、0.4A/0.8A 三相心式變壓器一只。
MEC21直流數字電壓、毫安、安培表
直流數顯電壓表1只，測量范圍0～1000V，分2V、20V、200V、1000V四檔，直鍵開關切換，三位半數顯，輸入阻抗為10MΩ，精度為0.5級，具有超量程聲光報警、指示及切斷總電源等功能。
直流數顯毫安表1只，測量范圍0～2000mA，分20mA、200mA、2000mA三檔，直鍵開關切換,三位半數顯,精度為0.5級，具有超量程聲光報警、指示及切斷總電源等功能。
直流數顯安培表2只，測量范圍0～5A，三位半數顯，精度為0.5級，具有超量程聲光報警、指示及切斷總電源等功能。
MEC22真有效值交流電流表
提供真有效值交流數字電流表3只，測量范圍0～5A，量程自動判斷、自動切換，精度0.5級，三位半數顯，具有超量程聲光報警、指示及切斷總電源功能。
MEC23真有效值交流電壓表
提供真有效值交流數字電壓表3只，測量范圍0～500V，量程自動判斷、自動切換，精度0.5級，三位半數顯。
MEC24單三相智能型功率、功率因數表
由兩套微電腦，高速、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話的智能控制模式。為了提高測量范圍和測試精度，將被測電壓、電流瞬時值的取樣信號經A/D變換，采用專用的DSP計算有功功率、無功功率。單相功率及三相功率P1、P2的測量，其精度為0.5級；電壓、電流量程分別為450V、5A，可測量負載的有功功率、無功功率、功率因數及負載的性質等；此外還可以貯存、記錄15組功率和功率因數的測試結果數據，并可逐組查詢。通過兩表法即可測量三相總功率，直接顯示總功率P(即P1+P2之和)。
MEC25智能型轉矩、轉速、輸出功率測試儀
智能轉矩、轉速、輸出功率表采用單片機技術，集轉矩、轉速、輸出功率于一體，測量數據穩定；三組四位半數字顯示，精度0.5級，廣泛應用于各種交直流電機系統的參數測量。通過鍵控、數顯窗口實現人機對話模式，可存儲15 組轉速、轉矩及輸出功率的測試結果，并可逐組查詢。
MEC31直流電樞電源及開關組件
可提供0～240V(3A)連續可調穩壓電樞電源，具有過壓、過流、工作指示等功能，并設有直流數顯電壓表，出現過流和短路時能迅速切斷電源并發出告警等安全保護功能。還配有一只三刀三位開關、一只雙刀雙位開關。
MEC32旋轉燈、同步電機勵磁電源
由并網用的三組相燈（黃、綠、紅各兩只）和一組同步機勵磁電源（5～40V/2.5A連續可調，具有短路保護功能）組成
MEC33開關與電力電容組件
由一只三刀三位開關、電力電容及多個分立元器件組成。
MEC41可調電阻器（一）
提供阻值容量150W 、0.5A 0～900Ω/×2連續可調瓷盤電阻2只，電阻接線端均已連接至操作面板上，可方便地組合串聯、并聯、串并聯等多種方式使用，可在0.5A、1A、2A不同電流要求的負載下使用。
MEC42可調電阻器（二）
提供阻值容量150W、1.5A 0～90Ω/×2連續可調的瓷盤電阻器1只及150W、0.5A 0～900Ω/×2連續可調的瓷盤電阻1只，電阻接線端均已連接至操作面板上，可方便地組合串聯、并聯、串并聯等多種方式使用，可在0.5A、1A、1.5A、3A不同電流要求的負載下使用。
MEC43可調電阻器（三）
提供阻值容量150W 、1.5A 0～90Ω/×2連續可調的瓷盤電阻器1只及150W、0.5A 0～900Ω/×2連續可調的瓷盤電阻1只，電阻接線端均已連接至操作面板上，可方便地組合串聯、并聯、串并聯等多種方式使用，可在0.5A、1A、1.5A、3A不同電流要求的負載下使用。
MEC44波形測試板及專用電阻
由變壓器的波形測試部分和0、2、5、15、35五檔同軸聯調的三相繞線異步電動機轉子起動、調速電阻一組。
MEC51繼電接觸控制組件(一)
提供供斷路器一只，可填料式熔斷器一只，黑色熔斷器一只用于保護控制回路，信號燈2只，照明燈1只，按鈕（黃、綠、紅各一只）三只，交流接觸器一只，熱繼電器一只。所有元器件均安裝在實訓組件的面板上。
MEC52繼電接觸控制組件(二)
提供交流接觸器兩只，時間繼電器一只，220V/26V/6.3V變壓器一只,整流橋一組，能耗制動電阻一只，按鈕一只。所有元器件均安裝在實驗組件的面板上。
MEC53繼電接觸控制組件(三)
提供熱繼電器一只，行程開關四只。
MEC06實訓連接線及配件
采用高可靠護套結構插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸良好。
