動車組（CRH3）電氣控制系統安裝與維修實訓考核設備

一、概述
LGJT-DQ01型 動車組（CRH3）電氣控制系統安裝與維修實訓考核裝置根據勞動部09版維修電工標準、職業院校«電工基礎»、«工廠電氣與維修»等教材，結合我國新型動車組的控制要求，簡化出典型電氣控制回路而研發生產的型動車組（CRH3）電氣控制系統安裝與維修實訓考核設備。
LGJT-DQ01型 動車組（CRH3）電氣控制系統安裝與維修實訓考核裝置包含了傳統的繼電控制和PLC、人機界面、通訊等多種控制方式，模塊化結構，并帶有模擬了相應的操作機構動作。設備的典型電路模塊包括受電弓升降控制電路模塊、主斷控制電路模塊、空調系統控制模塊、牽引VVVF控制模塊、緊急、停放車制動與轉向架監控控制模塊、照明控制模塊、列車自動門控制電路、配電安裝實訓考核單元等八大部分。通過在本裝置中的技能訓練能在深入理解專業知識的同時，培養一線員工專業的實踐技能。并且本裝置還有利對操作順序、調試過程、安裝工藝等工作特性和接線原理的理解和掌握。

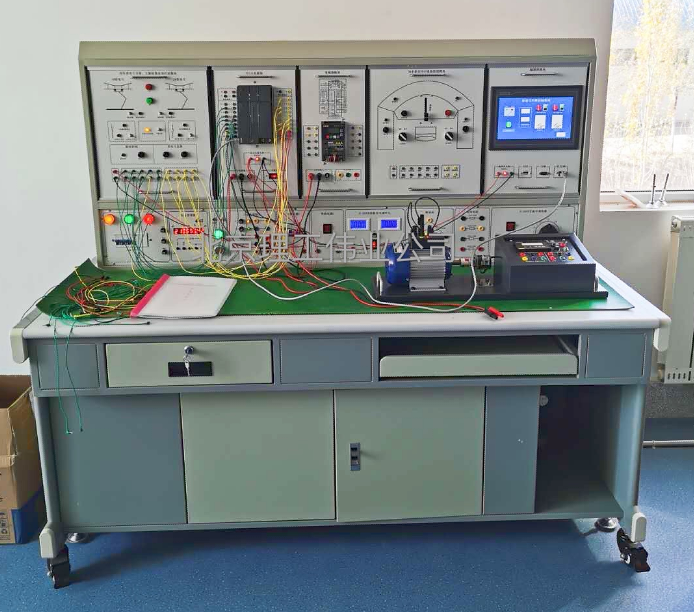

動車組電氣控制系統實訓裝置

二、設備技術指標
1、外型：整體尺寸 1570mm×750mm×1790mm；
2、實訓臺架的材料：雙層亞光密紋結構；
3、電源：
（1）電源輸入：三相AC 380V ±10% 50HZ 三相五線；
（2）電源輸出： 0~250／2A交流可調電源1路，380／2A三相交流電源2路、220V／2A單相電源2路、0~30V／2A直流可調電源1路，實驗管理器：具有時鐘、定時提醒、定時上電、定時切斷電源功能。
4、儀表/表頭：
（1）內部測量顯示：指針式交流電壓表1只，數字式直流電壓表3只、數字式直流電流表3只、數字式交流電壓表1只、數字式交流電流表1只，實時監控所測電壓/電流變化；
（2）保護：短路保護、過載保護、欠壓保護、漏電保護，漏電保護動作電流≤30mA。
三、設備系統總體構成
1．臺架包含實訓桌、實訓臺、電氣安裝架、考核掛板存放柜等。實驗桌有一個帶鎖抽屜，便于存放實訓指導書、實訓工具及附件，掛板柜便于存放常用的考核掛板；實訓臺有時間管理器，可以設定考核時間， 0~250／2A交流可調電源1路，380／2A三相交流電源2路、220V／2A單相電源2路、0~30V／2A直流可調電源1路、實訓照明日關燈等。
2．實訓裝置配有10寸觸摸屏，既可用于操作控制，又可實時顯示模擬控制對象的動作過程。
3．配電安裝實訓考核單元是實現電氣安裝和現場規范實現、工藝實現的理想實訓單元。通過訓練，加強受訓人員了解和掌握國家標準、專業標準、企業標準和相關的操作規范。提高了受訓人員的基本操作技能水平，對行業和企業發展、產品推廣起到積極作用。
4．牽引VVVF控制模塊包括觸摸屏、西門子S7-200SMART SR40 PLC控制器、通訊線纜、西門子V20變頻器、編碼器組成。可以實現標準通信接口，實現上位機對本系統的監控功能。
四、配置清單(數量為1合計數量)

序號	材料名稱	單位	數量	主要設備	備注
1	西門子主機模塊	套	1	SR40
2	觸摸屏模塊	套	1	昆侖通態10寸觸摸屏
3	下載線	套	1	西門子
4	受電弓升降控制電路模塊	套	1
5	緊急、停放制動與轉向架監控控制電路模塊	套	1
6	主斷環路控制電路模塊	套	1
7	空調控制電路模塊	套	1
8	列車VVVF牽引控制模塊	套	1
9	客室照明控制電路模塊	套	1
10	列車自動門控制電路	套	1
11	配電安裝實訓單元	套	1	由網孔板及安裝元件組成	（詳見附表1）
12	實訓用臺架	套	1	含實訓桌、實訓臺（可移動和固定、鋼制、表面噴塑、實訓用電源等。
13	常用工具	套	1		詳見附表2
14	實訓用耗材	套	1		詳見附表2
15	實訓指導書	本	1
16	安裝耗材	批	1

附表一
配電安裝實訓單元

序號	名稱	規格	數量	單位	備注
1	網孔板		1	塊
2	空氣開關	DZ4763-6A3P	1	只
3	空氣開關	DZ4763-6A2P	1	只
4	熔斷器	RT18—3P	1	只
5	熔斷器	RT18—2P	1	只
6	接觸器	CJX2-0910	5	只	AC220V
7	熱保護繼電器	R16B-20/3	3	只	AC220V
8	熱保護繼電器座		3	只
9	時間繼電器	ST3PA-B/380V（0-60S）	2	只	AC220V
10	按鈕		5	只
11	指示燈		3	只
12	電阻器	10W	3	只
13	中間繼電器		1	只	AC220V
14	中間繼電器座		1	只
15	按鈕與指示燈支架		1	只
16	接線端子	TB1012	3	只	12節/只

附表二.
常用工具及耗材（與配電安裝實訓單元配套）

序號	名稱	規格	數量	單位	備注
1	數字萬用表		1	臺
2	斜口鉗		1	把
3	尖嘴鉗		1	把
4	剝線鉗		1	把
5	冷壓鉗		1	把
6	一字螺絲刀	4寸	1	把
7	十字螺絲刀	4寸	1	把
8	一字螺絲刀	3寸	1	把
9	十字螺絲刀	3寸	1	把
10	線槽	3025	2	根
11	導軌	35	1	米
12	插針	1.5mm2	1	包	1000只
13	導線	BVR 1.5mm2	5	卷	黃綠紅藍，雙色各一
14	扎帶	100mm	1	包	1000只

五、實訓項目
本設備可以完成以下典型實訓：
1.動車組典型電氣控制電路的工作原理與故障分析與排除
實訓一西門子PLC的編程實訓
實訓二人機界面的基本界面的編程實訓
實訓三西門子基本通訊實訓
實訓四變頻器基本參數設置實訓
實訓五變頻器多速段控制實訓
實訓六基于西門子PLC與變頻器的通訊的開環控制實訓
實訓七基于西門子PLC與變頻器的通訊的閉環控制實訓
實訓八編碼器在PLC上的編程實訓
實訓九人機界面與PLC的通訊實訓
2. 基礎繼電控制回路及動車組典型電氣控制電路的安裝
實訓一按鈕聯鎖的正、反轉控制線路
實訓二接觸器聯鎖電動機正、反轉控制線路
實訓三接觸器和按鈕雙重聯鎖正反轉控制線路
實訓四按鈕切換的Y-△啟動控制線路
實訓五時間繼電器切換Y-△降壓?jiǎn)?dòng)控制線路
實訓六三相交流異步電動機能耗制動控制線路
實訓七受電弓升降控制電路
實訓八主斷控制電路
實訓九牽引VVVF控制電路
實訓十空調系統控制電路
實訓十一緊急、停放車制動與轉向架監控控制電路
實訓十二照明控制電路
實訓十三列車自動門控制電路
