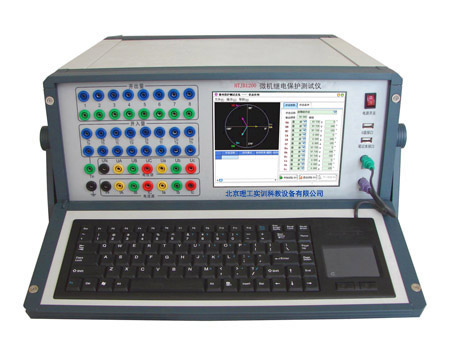

LG-JB1200型 微機繼電保護測試儀
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、功能特點
1.經典的Windows XP操作界面，人機界面友好，操作簡便快捷，為了方便用戶使用，定義了大量鍵盤快捷鍵，使得操作“一鍵到位”；
2.高性能的嵌入式工業控制計算機和8.4〞大屏幕高分辨力彩色TFT液晶顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態、下一步工作提示及各種幫助信息等；
3.配備有超薄型工業鍵盤和光電鼠標，可以象操作普通PC機一樣通過鍵盤或鼠標完成各種操作；
4.配備有外接USB接口，可以方便地進行數據存取和軟件維護；
5.無需外接其它設備即可以完成所有項目的測試，自動顯示、記錄測試數據，完成矢量圖和特性曲線的描繪；
6.采用高性能D/A轉換器，產生的波形精度高、線性好，并且具備良好的瞬態響應和幅頻特性。在整個測量范圍內都能保證波形精度等指標要求；
7.采用獨特的算法，產生的波形精確，完全不同于曲線擬和的波形產生方法，保證信號為純正的正弦波；
8.可直接輸出交流電壓、交流電流、直流電壓、直流電流，可變幅值、相位、頻率， 2 — 20次諧波；
9.功率放大部分采用新型大功率高保真線性功放電路，輸出功率大、紋波干擾小，每相電壓可輸出120V、電流可輸出20A，可保證波形不失真、不削峰；
10.具有16個開入量輸入和8對空接點開出量輸出接口。開入量輸入接口能自動適應無源（空接點）、有源，并能自動適應有源輸入的極性，在輸入電壓±250V范圍內能正常工作；
11.提供各種自動測試軟件模塊和GPS同步觸發試驗（選配）等；
12.GPS同步觸發誤差小于50μS；
13.可以完成各種復雜的校驗工作，能方便地測試及掃描各種保護定值，進行故障回放。可以實時存儲測試數據，顯示矢量圖，打印報表等；
14.采用精心設計的機箱結構，體積小，散熱良好，重量輕，易攜帶，流動試驗方便；
15.儀器具有自我保護功能，采用合理設計的散熱結構，并具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。
二、主要技術參數
(1)交流電流源
1.輸出*大電流：6×20A/相或3×40A/相
2.三相并聯：120A（六相有共用中性點）
3.*大輸出功率：六相并聯1000VA
4.各相輸出電流幅度、頻率和相位可以獨立調節
5.輸出精度：0.2%
6.連續輸出時間：
在 0 ～ 5A 范圍內，能連續輸出
在 5A ～ 10A 范圍內，連續輸出時間 ≥ 30秒
在 ＞ 10A 范圍內，連續輸出時間 ≥ 10秒
(2)交流電壓源
1.輸出*大電壓：6×120V/相
2.電壓輸出*大功率：60VA/相
3.六相有共用中性點的電壓源
4.各相輸出幅度、頻率、相位可以獨立調節
5.輸出精度：0.2%
(3)直流電流源
1.輸出電壓： -5 ～ +5A（6路）或-10 ～ +10A（3路）
2.精度：0.2%
3.*大輸出功率：100VA
(4)直流電壓源
1.輸出電壓：-150V ～ +150V
2.精度：0.2%
3.*大輸出功率：100VA
(5)交流電壓、電流源相位
1.相位范圍：0°～ 360°
2.相位精度： ±0.2°
(6)交流電壓、電流源頻率
1.頻率范圍：1 ～ 2000Hz
2.頻率精度：在50 Hz時，絕對偏差 ≤ 0.005Hz
3.能輸出2 ～ 20次任意幅值的諧波
(7)同步性
電壓電流同步性 ≤ 10μS
(8)開入量
16路獨立開關接點輸入
兼容空接點與15V～250V有源接點，能夠自動識別有源接點的極性
計時精度：在小于1S時 ≤ 1mS
(9)開出量
1.8對可編程開關空接點輸出
2.接點容量：
250VDC，0.5A；
250VAC，0.5A
(10)供電電源
1.交流輸入電壓
額定值：220V －20% ～ +15%；
基準值：220V ± 2%
2.交流供電頻率：
額定值：50Hz －4% ～ +2%；
基準值：50Hz ± 1%
