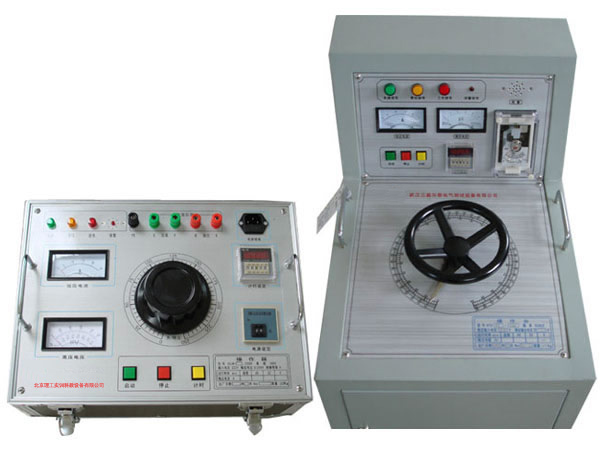

LGJH-LGC系列 高壓試驗變壓器控制箱（臺）
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、功能特點
本系列控制箱（臺）是根據高壓試驗變壓器獨特的使用范圍而設計生產的，其功能有：合閘聲光報警；計時聲光報警；電子式低壓電流保護（箱式）；高壓電壓直讀；耐壓試驗時間自由設定（數顯）；移動式結構（臺式）
該控制箱（臺）的容量是與調壓器的容量而標稱，如果和試驗變壓器（短時30min以內工作制）配套工作，可根據中華人民共和國電力行業標準“DL474.4-92”之規定：P0=0.75P選配。式中P0—試驗變壓器容量；P—調壓器容量。如用于電器專業工廠產品作批量試驗，調壓器容量應等于試驗變壓器容量，即：P0=P。
二、主要技術參數
|
規 格
|
容量（kVA）
|
電 源
|
輸 出
|
參考重量
|
|||
|
相數
|
電壓（V）
|
頻 率（Hz）
|
電壓（V）
|
電流（A）
|
|||
|
LGJH-3
|
3
|
1
|
220
|
50
|
240
|
13.6
|
17
|
|
LGJH-5
|
5
|
1
|
220
|
50
|
240
|
22.7
|
20
|
|
LGC-10
|
10
|
1
|
220
|
50
|
240
|
45.5
|
40
|
|
LGC-15
|
15
|
1
|
220
380
|
50
|
240
430
|
68
39
|
50
|
|
LGC-20
|
20
|
2
|
380
|
50
|
430
|
52.6
|
55
|
|
LGC-30
|
30
|
2
|
380
|
50
|
430
|
78.9
|
110
|
|
LGC-50
|
50
|
2
|
380
|
50
|
430
|
131.5
|
170
|
|
LGDC-100
|
100
|
2
|
380
|
50
|
450
|
222
|
450
|
|
LGDC-150
|
150
|
2
|
380
|
50
|
450
|
333
|
1800
|
|
LGDC-200
|
200
|
2
|
380
|
50
|
450
|
444
|
2800
|
|
LGDC-250
|
250
|
2
|
380
|
50
|
450
|
555
|
4800 |
|
LGDC-300
|
300
|
2
|
380
|
50
|
|
666
|
5600
|
