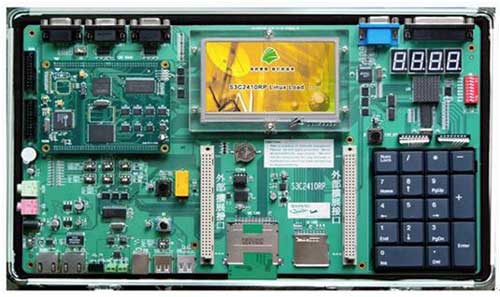

LG-S3C2410RP 嵌入式教學實驗系統

品牌：理工偉業 咨詢電話：010-82827827 82827835

　　LG-S3C2410RP 嵌入式教學實驗系統是為滿足嵌入式專業教學的新要求而設計研發的新一款嵌入式實驗基礎平臺。核心板采用6層PCB板設計、底板采用4層PCB板設計，核心處理器是基于ARM9的目前行業內主流使用的SAMSUNG S3C2410處理器，主頻202MHz。

　　本系統以ARM9處理器為核心，采用核心板+底板的結構模式，擴展了的SDRAM、FLASH、SMC卡、SD卡等通用存儲器，以及網口、串口、USB接口、CAN、485等通訊接口，輔助LED顯示、4.3寸真彩液晶顯示、小鍵盤等其它外圍設備，并配套了實驗例子、實驗指導書與視頻演示，特別適合各專業院校課程建設使用，也適合企業和個人作為二次研發平臺。
　　LG-S3C2410RP 嵌入式教學實驗系統集教學實驗、課程設計、本科畢業設計、研究生課題研究與企業產品開發于一體的綜合平臺，支持μC/OS-II、Linux和WinCE操作系統。為提高教學質量，我們提供電話、E-mail等多種方式的技術支持，定期邀請客戶參加公司與信息產業部聯合組織的技術培訓，根據學校的要求，提供課程設計配合學校專業教學，并可聯合學校開辦教學班，或合作科研項目。

硬件規格

核心板硬件參數
處理器	S3C2410 202MHz
SDRAM	64Mbytes
FLASH	8Mbytes
以太網	10/100M Ethernet controller (DM9000)

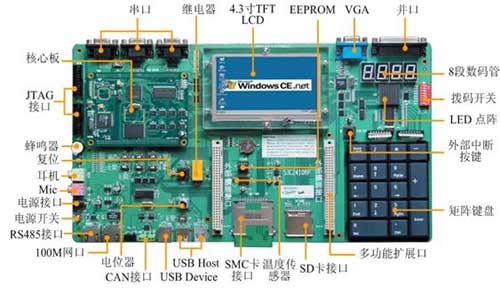

底板硬件參數
LCD接口	標配TFT 16:9、4.3” (480*272)屏
VGA輸出接口	可接模擬CRT顯示器或液晶顯示器，分辨率*高可到600×480
觸摸屏	四線電阻式
以太網接口	RJ45,10M/100M自適應網口
Audio	AC97標準UDA1341、音頻輸入、雙聲道m(xù)ic輸出
USB HOST	2個
USB CLIENT	1個
JTAG接口	標準20pinJTAG接口,帶下載芯片
串口	3個RS232
485通信接口	1個
CAN接口	1個，帶光電隔離
SD/MMC卡接口	可接SD卡或MMC卡
SMC卡	可接SMC卡（可擴展NAND FLASH）, 支持系統從SMC卡啟動。
LED	16個，分布在核心板和底板上
LED陣列	8×8發光二極管陣列
七段數碼管	4個7段數碼管
AD	3個模擬輸入源：電位器電壓輸入，溫度傳感器輸入、DA輸出作為輸入源
DA	PCF8591擴展的D/A通道接口
EEPROM	I2C接口24C16
功能按鍵	1個
RTC	實時時鐘
蜂鳴器	1個
撥碼開關	1組
繼電器	1個
鍵盤	4×5鍵盤矩陣
擴展接口	2×96pin歐式座，引出所有總線信號可擴展多種擴展板：（1）DSP6713&USB2.0高速數據采集擴展板（2）FPGA擴展板（3）GPS&GPRS擴展板（4）CAN&485通信擴展板（需兩塊配套使用）（5）電機擴展板（6）射頻卡&IC卡擴展板（7）熱敏滑動指紋傳感擴展板（8）Zigbee擴展板（需兩塊配套使用）

實驗列表

uCOS實驗	1、基礎實驗：實驗一無仿真器程序下載運行實驗 實驗二 I/O接口實驗 實驗三串口通訊實驗 實驗四實時時鐘實驗 實驗五 I2C實驗1—EEPROM實驗 實驗六 I2C實驗2—基于I2C數碼管掃描電路實驗七 WATCHDOG實驗 實驗八觸摸屏控制實驗 實驗九 I/O實驗——8×8發光二極管點陣試驗 實驗十 A/D轉換實驗 實驗十一 D/A轉換實驗 實驗十二音頻接口I2S實驗 實驗十三鍵盤中斷實驗 實驗十四網絡通信實驗 實驗十五 PROGRAM FLASH實驗 2、擴展實驗：實驗一 GPS實驗 實驗二 GPRS實驗
Linux實驗	1、基本實驗：實驗一安裝VMware Workstation軟件實驗二安裝RedHat 9.0操作系統 實驗三連接宿主PC機與S3C2410-RP目標板實驗四建立主機開發環境實驗五配置minicom 實驗六配置超級終端實驗七配置NFS服務 實驗八編譯Bootloader 實驗九編譯Linux內核實驗十制作文件系統 實驗十一燒寫各部分到SMC卡實驗十二簡單驅動程序?qū)嶒?yàn) 實驗十三 CPU GPIO驅動程序實驗十四中斷實驗 實驗十五 AD驅動實驗 實驗十六 DA驅動實驗 實驗十七 EEPROM實驗 實驗十八溫度傳感器實驗 實驗十九鍵盤驅動實驗 實驗二十數碼管顯示實驗 實驗二十一 LED點陣驅動 實驗二十二繼電器驅動實驗 實驗二十三蜂鳴器驅動實驗 實驗二十四 Dip_Switch實驗 實驗二十五 LCD控制實驗 實驗二十六 Web服務器實驗 實驗二十七多線程實驗 實驗二十八 IIS音頻實驗 2、擴展實驗：（需配擴展模塊）實驗二十九 RF卡讀寫實驗 實驗三十 RS485實驗 實驗三十一 GPS實驗 實驗三十二 GSM實驗 實驗三十三 CAN總線通信實驗 3、QT實驗：實驗一 “Hello word！”Qt初探實驗二創建一個窗口并添加按鈕實驗三對象間通信：Signal 和 Slot 機制實驗四菜單和快捷鍵實驗五工具條和狀態欄實驗六鼠標和鍵盤事件實驗七對話框實驗八 Qt中的繪圖
WINCE實驗	1、基礎實驗：實驗一安裝WINCE并建立開發環境實驗二建立并編譯WIN CE平臺實驗三 WINDOWS CE的燒寫實驗四定制SDK并建立EVC下的開發環境實驗五定制增強型內核實驗六建立宿主機與實驗箱的連接實驗七繼電器實驗 實驗八蜂鳴器實驗 實驗九 DIP實驗 實驗十 IIC總線—溫度實驗 實驗十一 IIC總線—EEPROM實驗 實驗十二 IIC總線—DA實驗 實驗十三 EXTKEY中斷程序實驗十四 GPIO LED實驗 實驗十五 LED點陣實驗 實驗十六 EVC下的HELLO WORLD實驗 實驗十七液晶屏壞點測試程序實驗十八錄音機測試程序實驗十九簡單聊天室程序（CE版）實驗二十視頻點播VOD實驗 實驗二十一 CEPLAYER播放器實驗 實驗二十二串口通訊測試程序（對話框版） 2、擴展實驗：實驗二十三 485通訊程序實驗二十四 GPS實驗 實驗二十五電機實驗 實驗二十六射頻卡實驗 實驗二十七攝像頭圖像采集實驗 實驗二十八 GPRS實驗 實驗二十九 ZIGBEE實驗 實驗三十指紋實驗 實驗三十一 CAN總線通訊實驗

支持?jǐn)U展板

為配合嵌入式畢業設計、創新實驗與嵌入式競賽，眾多擴展模塊可供選擇

仿真器

　　ARM仿真器，兼容MULTI-ICE，實現ARM、XSCALE系列處理器的實時在線仿真，即ARM7、ARM9 、PXA255在線仿真

GPS&GPRS擴展板

　　GPS擴展板實現全球定位地理信息獲取，GPRS擴展模塊實現短信收發及語音通信，配合實驗箱，可實現遠程數據采集、通信

電機擴展板

　　直流及步進電機控制擴展，及繼電器輸出擴展，實現強電控制

Zigbee擴展板

　　局域無線的兩種常見通信協議，可實現無線數據傳輸和無線控制，是信息家電和無線傳感器網絡的核心部分

射頻卡&IC卡擴展板

　　可實現射頻卡和IC卡的讀寫，可了解RF-ID先進技術的基本原理

指紋傳感擴展板

　　采用先進的熱敏滑動指紋傳感器，熟悉生物特征信號的基本處理，提供數據采集、預處理、圖像重構實例

CAN&485通信擴展板

　　工業標準CAN總線和485總線擴展接口，配套軟件驅動及實例實現數據通信

FPGA擴展板

　　Altera Cyclone II 20萬門FPGA EP2C5、配置芯片EPCS4、16個發光二極管、2個八段數碼管、4*4鍵盤矩陣、30MHz 8bit DAC、40MHz 8bit ADC、提供JTAG和PS兩種下載配置模式、可獨立供電，單獨使用

DSP6713&USB2.0擴展板

　　DSP6713實現音頻實時采集壓縮編解碼，配套獨立數字信號處理實驗，通過HPI和主機通信。USB2.0實現和PC的高速數據傳輸，實測穩定超過16M字節/秒

USB藍牙模塊

　　完整封裝藍牙協議，可實現異步點對點的串行無線通訊

USB攝像頭擴展模塊

　　通過USB接口采集攝像頭視頻數據流或拍照

源代碼清單

uC/OS-II	uCOS	For ARM的操作系統源代碼，應用程序源代碼
	GUI 圖形界面	UC GUI源代碼
	工具	ADS IDE,Multi-ICE，字體轉換工具，圖片轉換工具
Linux	內核	Linux 內核Kernel 2.4.21
	系統引導程序	Boot Loader (源代碼)：PPCBoot ViVi
	文件系統	JFFS2，Ramdisk
	GUI 程序	QT
	設備驅動程序	以太網驅動，USB驅動程序，串口驅動，RS485驅動程序，CAN驅動，液晶驅動，觸摸屏驅動程序，音頻驅動程序,SD卡驅動，SMC卡驅動，鍵盤驅動，數碼管驅動，LED驅動，VGA接口驅動，繼電器驅動，撥碼開關驅動
	工具鏈	GUN， MKFS，JFFS2，Jflash
WinCE	板級支持包	WinCE 5.0 BSP
WinCE	設備驅動程序	以太網驅動，USB鼠標鍵盤驅動程序，串口驅動，RS485驅動程序，CAN驅動，液晶驅動，觸摸屏驅動程序，音頻驅動程序，SD卡驅動，SMC卡驅動，鍵盤驅動，數碼管驅動，LED驅動，VGA接口驅動，繼電器驅動，撥碼開關驅動

裝箱清單

物品	數量	備注
2410RP教學實驗系統	1	核心板、底板
并口線	1	兩頭針
串口線	1	一孔一針
交叉網線	1	2m
JTAG接線	1
觸摸筆	1
5V 3A 電源	1
USB線A/B	1
實驗指導書	1	基礎實驗指導書
	1	Linux實驗指導書
	1	WinCE實驗指導書
配套光盤	1	電子版手冊，電路圖，實驗代碼等
