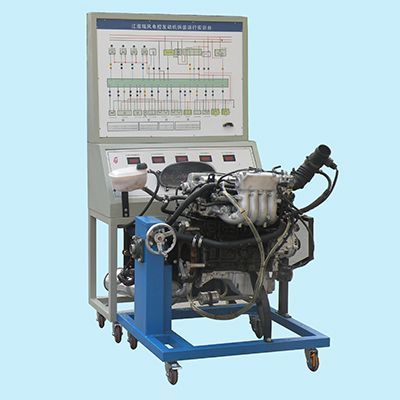

江淮瑞風電控發動機實訓臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
型號：LGF-MPV24
尺寸：1500×1000×1900（長×寬×高）
使用環境：溫度-5℃～40℃；濕度≤80％
發動機類型：江淮
發動機型號：MPV（原廠裝車發動機）
排量：2.4L
機油等級：API（美國石油學會）標準SG級，
蓄電池：12V48AH
重量：290KG
油箱容積：10L
一、 產品簡介：
1. 萬向自鎖腳輪臺架活動靈活，并帶有自鎖裝置，便于移動教學；整體臺架采用剛性結構焊接，所用材料如方管、角鋼等采用國標標準材料，支撐可靠，并布有減震元件；表面噴塑處理防腐蝕抗老化，不褪色
2. 控制面板采用純鋁塑板，控制面板上繪有彩色與原車控制系統相一致的直觀電控系統原理圖，并配有使用說明書及實驗指導書等。
二、 產品組成：
1. 電控發動機附翻轉架：發動機總成、減速機、翻轉架、冷卻液溫度傳感器、進氣溫度傳感器、節氣門控制總成、進氣壓力傳感器、氧傳感器、
2. 發動機操縱運行臺：發動機控制單元、原車線束、儀表總成、點火開關、整套散熱機構、汽油箱和汽油泵總成、蓄電池、五個數字電壓表、真空壓力表及燃油壓力表、帶有完整彩色電路原理圖面板、外接式檢測端子、智能故障設置盒總成、可移動臺架、使用說明書及實驗指導書。
三、 功能特點
1. 本實驗臺可使學生了解發動機的基本構造及工作原理，通過實物認識各傳感器及執行器的位置及工作原理。
2. 通過顯而易見的電腦檢測端子，配合萬用表檢測如節氣門位置傳感器、進氣溫度傳感器、空氣流量計、水溫傳感器、爆震傳感器、氧傳感器等各傳感器和執行器的電壓及電阻值。
3. 設置發動機常見故障，通過故障顯示，進行學生故障分析、故障排除、及檢測診斷實訓，培養學生故障分析檢測診斷思維能力。
4. 拆裝中發動機可做軸向任何角度翻轉和靜止；
5. 分置拆裝、操縱兩系統互不干擾，又方便聯接；
6. 進行電噴發動機的基本操作和學習
7. 電控運轉試驗，再現發動機工作狀況，適時檢測裝配效果和能調出數據流；
8. 充分滿足發動機解體、裝復、調試、運轉、檢驗全過程的要求
四、 顯示功能
1. 可通過原廠組合儀表、可以看到發動機的轉速，及其它指示燈的工作情況. 可以通過故障指示燈來顯示故障。
2. 五個數字電壓表顯示傳感器電壓，可直觀地看到各個傳感器等的電壓隨著負載不同而變化的情況，實時顯示發動機的動態、靜態信號參數。
3. 通過壓力表顯示燃油、真空表顯示進氣真空壓力的實際數據；還可以看到進氣真空度隨負載而變化的情況。
4. LED電壓表實時顯示傳感器變化，噴油器脈沖LED燈顯示。
五、 檢測功能
備OBD2電腦數據檢測端口，可通過連接專用或通用型解碼器，進行各傳感器、執行器及電控單元的信號檢測與分析；對發動機電控系統進行ECU編碼查詢、故障碼讀取、故障碼清除、動態數據流讀取、波形分析、波形顯示執行元件測試系統登錄等。
