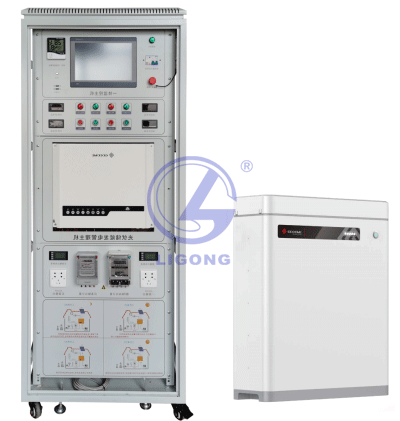

LGX-CN5KW型 5KW光伏儲能發電實訓系統
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、項目概況
1、項目背景
某單位規劃建設一套小型光伏儲能發電教學系統，一方面可作為學生教學實踐的平臺，另一方面為校內實驗室負荷進行供電，盡量減少對市電的依賴，實現節能減排的目的，同時在具有示范意義。該光伏儲能發電系統利用校內的建筑屋頂建設光伏系統，為教學樓內的實驗室負荷供電，白天負荷較小，晚上學生自習時負荷較大，總負載不超過5kW；當?shù)厝照召Y源豐富，日照峰值時間3.5-4h，晚間備電時間約2小時,考慮系統容量，光伏組件容量設計為：5kWp,儲能系統容量為：10kWh。
2、項目意義
建設光伏儲能發電系統主要實現目的如下：
（1）為教學提供實踐應用平臺；
（2）為學校實驗室負載供電，節省電費支出；
（3）鼓勵低碳技術的應用，節能減排，保護生態環境，在校內啟到示范效應；
二、光伏儲能發電系統設計
5KW光伏儲能發電系統主要由光伏子單元、儲能子單元、電網接入裝置和能量管理系統四大部分構成。
系統主要設備包括：
1、儲能電池
2、BMS系統
3、電池控制系統
4、儲能逆變器
5、光伏組件
6、匯流箱
7、通訊裝置
8、防雷及接地裝置
9、設備之間的連接電纜（包括直流側和交流側）
三、主要設備配置表
表1：該系統配置按照夜晚2小時供電要求，備單元配置如下
|
序號 |
設備名稱 |
型號規格 |
數量 |
單位 |
備注 |
|
儲能系統 |
|||||
|
1 |
儲能逆變器 |
SW5048D-ES |
1 |
臺 |
單相交流輸出，額定功率5kW |
|
2 |
磷酸鐵鋰鋰電池 |
10kWh |
1 |
套 |
選用3.2V 100Ah電芯，16節進行串聯，含BMS系統及電池模組 |
|
光伏系統 |
|||||
|
1 |
265Wp多晶硅組件（60片） |
265Wp |
20 |
塊 |
10串2并,共5.3kWp |
|
2 |
光伏匯流箱 |
PVS-4M |
1 |
臺 |
4匯1匯流箱 |
四、主要教學實訓內容
1、光伏能量變換實驗
實驗1、光伏陣列單元組成原理
實驗2、太陽能光電池能量轉換組合原理
實驗3、陣列電池最大功率跟蹤器原理
實驗4、陣列匯流與防雷接地原理
實驗5、陣列結構件組合安裝原理
實驗6、在不同天氣和日照強度下光強度對光伏轉換效率的影響實驗
實驗7、在不同季節環境溫度變換下對光伏能量轉換的影響實驗
2、光伏儲能系統應用與教學
實驗1、光伏儲能發電系統原理結構分析
實驗2、光儲系統匯流、防雷原理學習與實踐
實驗3、鋰電池組在光儲系統中的應用與電能管理
實驗4、（BMS）鋰電池組管理系統在光儲系統中的應用
實驗5、（EMS）能量管理系統在光儲系統的應用與重要性
實驗6、（EMS）能量管理系統在中小型微電網系統中的應用
實驗7、直流變換器在光儲系統的應用與重要性
實驗8、儲能逆變器的原理分析
實驗9、儲能逆變器與普通逆變器應用比較
實驗10、光儲微網系統在無電地區、海島應用及設計
實驗11、光儲微網系統在多能互補、自發自用等聯網型微電網中的應用
八、系統基本配置表
|
序號 |
名 稱 |
型 號 |
數量 |
單位 |
備 注 |
|
1 |
光伏儲能發電系統控制柜 |
LGX-CN5KW |
1 |
臺 |
|
|
2 |
250W太陽能電池板 |
ZM250 |
20 |
塊 |
和上套系統共用 |
|
3 |
光伏儲能逆變器 |
4850D-ES |
1 |
臺 |
|
|
4 |
Ezconverter 通訊模塊 |
|
1 |
臺 |
|
|
5 |
48V200Ah磷酸鐵鋰+電池系統柜(包含BMS，電芯，連接線纜和安裝配件) |
4臺48V50Ah磷酸鐵鋰電池家庭儲能系統US2000和一臺儲能機柜T-300 |
1 |
組 |
|
|
6 |
儲能機柜 |
T-300 尺寸：600(w)*890(h)*620(d) |
1 |
套 |
|
|
7 |
光伏匯流箱 |
|
1 |
臺 |
|
|
8 |
雙軸跟蹤支架及控制系統 |
|
1 |
套 |
|
|
9 |
風速風向儀 （可選） |
環境監測 |
1 |
臺 |
|
|
10 |
電線、電纜 |
|
1 |
套 |
|
|
11 |
單項電子電能表 |
DDS607 |
1 |
臺 |
|
|
12 |
光伏專用雙向計量電度表 |
上/下行 |
1 |
臺 |
|
|
13 |
計算機（可選或自配） |
|
1 |
臺 |
|
|
14 |
監控軟件（上位機） |
|
1 |
套 |
|
|
15 |
使用手冊 |
|
1 |
本 |
|
