LG-FD02型 風力發電測試系統
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、概述
能源危機，電力緊張是困擾當今中國的一大難題，風能作為新型綠色能源已經越來越得到人類的重視，隨著風能產業的不斷發展，其應用產品不斷增多，針對風能發電的檢測及研究顯得十分重要，我單位在具有三十余年生產新能源檢測儀器經驗基礎上，開發研制的TRM—FD2型風能發電測試系統可保障風能發電質量及運行狀態檢測，已得到廣泛認可?？蓾M足風能發電站，風能發電測試，風能實驗室等領域的使用。
二、適用范圍

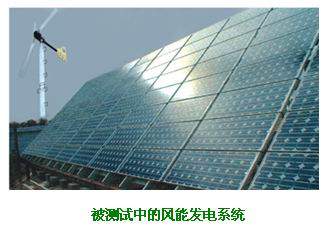

用于風能發電站的實時監測，對研究風能發電質量，效率，故障診斷數據管理，提供數據保障。
三、技術指標

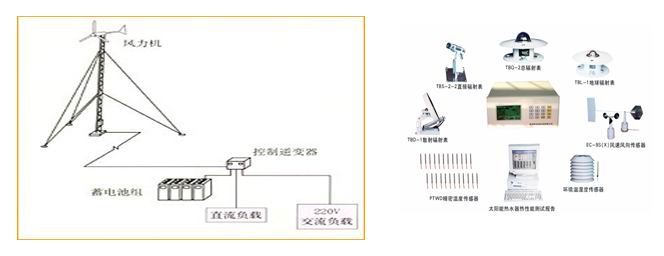

環境數據是決定風能發電的重要指標,對風能發電質量起著決定性作用；同時也是對風能發電站的設計提供有效的數據保證。本系統即可以獨立使用，也可與發電站配合工作，系統主要測試功能如下：風速、風向、環境溫度、太陽總輻射、降雨、氣壓、電能、蓄電池溫度、充電電流、充電電壓、逆變輸出電流、逆變輸出電壓、工作電流、工作電壓該系統可對10W---30KW風能發電站直接測量。
1、風速：
通 道 數:6路
測量范圍:0～70m/s
測量精度:±0.3 m/s
分 辨 率:0.1 m/s
2、風向:
通 道 數:1路
測量范圍:0～360°
測量精度:±3°
分 辨 率:1°
3、太陽輻射:
通 道 數:1路
測量范圍:0～2000W
測量精度:小于5%
分 辨 率:1W
4、溫度:( 環境溫度1路、蓄電池溫度1路、負載溫度2路)
通 道 數:4路
測量范圍:-50～100℃
測量精度:±0.2℃
分 辨 率:0.1℃
結 構:全密封結構，防潮，防水，粘貼電池表面
尺 寸:20*40*4（mm）(長方形薄片)
5、電壓接口（蓄電池電壓、逆變器輸出電壓、風力機電壓）
通 道 數:4路
電壓范圍:0～250V（交直流均可）
測量精度:小于0.5%
分 辨 率:0.1V
6、電流接口（總充電電流、逆變輸出電流、風力機電流）
通 道 數:4路
電流范圍:0～30A
測量精度:小于0.5%
分 辨 率:0.1A
7、降水接口
通 道 數:1路
測量范圍:0—100mm
測量精度:小于0.2mm
分 辨 率:0.1M
8、氣壓接口
通 道 數:1路
測量范圍:550～1060hpa
測量精度:±0.3 hpa
分 辨 率:±0.1 hpa
9、電能接口
通 道 數:1路
測量范圍:0～10KW
測量精度:小于0.5%
分 辨 率:1W
10、存儲容量:6000條(小時整點數據連續存儲半年以上)，存儲時間可設定,存儲內容為設定時間內的數據平均值。
11、供 電:交流220V, 直流12V
12、通訊接口:
標準RS232接口，與管理微機有線連接，實時傳送采集數據。也可通過無線通訊器實現遠程遙測，直接將數據下載到監測電腦里，保證發電系統的正常運行。
13.管理軟件:
LG-FD02型風力發電測試系統管理軟件可在WINDOWS98以上環境即可運行，實時顯示各路數據，每隔10秒更新一次，小時整點數據自動存儲（存儲時間可以設定），與打印機相連自動打印存儲數據，數據存儲格式,EXCEL標準格式，可供其它軟件調用。
14. LG-FD02型風力發電測試系統數據采集器一臺。
該采集器采用高性能微處理器為主控CPU，大容量數據存儲器，可連續存儲整點數據半年以上(存儲時間可以設定)，工業控制標準設計，便攜式防震結構，大屏幕漢字液晶顯示屏(一屏顯示多路監測要素,替代微機)，輕觸薄膜按鍵。適合在惡劣工業環境使用。具有停電保護功能，當交流電停電后，由充電電池供電，可維持72小時以上,既可與微機同時監測,又可以斷開微機獨立監測。
14.1顯示方式:大屏幕液晶漢字及圖形顯示,一屏顯示多路數據, 液晶尺寸:115*65(mm)
14.2記錄儀具有先進的輕觸薄膜按鍵,操作簡單,實現對各路數據的實時觀測。
14.3儀器尺寸：340*150*300（mm）重量：6.5Kg,金屬外殼。
14.4顯示及存儲內容：溫度，輻射，電流，電壓，風速，風向，氣壓，電能等信息。
14.5工作環境： 溫度 -40 ℃～65 ℃ 濕度 0～ 90% RH
