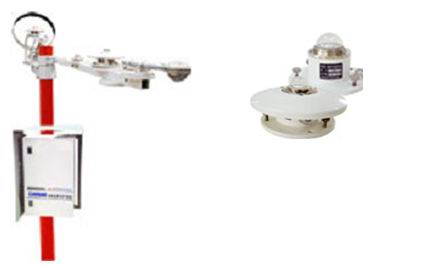

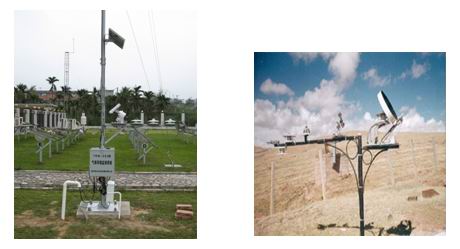

LG-PC2T1型 太陽輻射監測系統
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、介紹
太陽輻射是氣象觀測指標中重要內容，根據國際氣象組織WMO標準要求，太陽輻射標準觀測分為:(總輻射、散射輻射、直接輻射、反射輻射、凈全輻射),太陽光譜輻射觀測分為：(紫外光、可見光，近紅外光，遠紅外光)對此項內容的記錄分析將對人類研究太陽能、氣象、環境海洋、農業生態、建筑材料等起到重大作用，廣泛應用于農業氣象、植物生理研究、太陽能利用、海洋考察、建筑材料老化及大氣污染等科學研究。
二、技術指標:
（一）測量?jī)?nèi)容：
總輻射、散射輻射、直接輻射、反射輻射、凈全輻射，紫外光、可見光，近紅外光，遠紅外光，日照時間。
1、總輻射
水平表面上，在2π立體角內所接收到的太陽直接輻射和散射太陽輻射之和稱為總輻射（短波）?？傒椛涫禽椛溆^測*基本的項目。總輻射用總輻射表（亦稱天空輻射表）測量。
01.光譜范圍：280----3000nm
02.測試范圍:0～2000W/m2
03.精度：小于2%
04.顯示分辨率： W/m2，0.01MJ/ m2
2、凈全輻射
由天空（包括太陽和大氣）向下投射的和由地表（包括土壤、植物、水面）向上投射的全 波段輻射量之差稱為凈全輻射，簡稱凈輻射。凈全輻射是研究地球熱量收支狀況的主要資料。凈全輻射為正表示地表增熱，即地表接收到的輻射大于發射的輻射，凈全輻射為負表示地表?yè)p失熱量。凈全輻射用凈全輻射表測量。
01.光譜范圍：280-----50000nm
02.測試范圍：-2000～+2000W/m2
03.精度：小于5%
04.顯示分辨率： W/m2，0.01MJ/ m2
3、直接輻射
測量垂直太陽表面（視角約0.5°）的輻射和太陽周圍很窄的環形天空的散射輻射稱為太陽直接輻射。太陽直接輻射是用太陽直接輻射表（簡稱直接輻射表或直射表）測量。
日照時數定義：
為太陽直接輻照度達到或超過120W/m2時間段的總和，以小時為單位，取一位小數。日照時數也稱實照時數。
01.光譜范圍：280----3000nm
02.測試范圍：0～4000W/m2
03.自動跟蹤器電源：DC： 6V±l5％ AC 220V±l0％
04.精度：小于2%
05.顯示分辨率： 1W/m2，0.01MJ/ m2
06.日照時間：范圍:0—24小時,精度:0.1小時
4、散射輻射和反射輻射
輻射中把來自太陽直射部分遮蔽后測得為散射輻射或天空輻射。感應面朝下所接的為反射輻射。散射輻射和反射輻射都是短波輻射。這兩種輻射均用總輻射表配上有關部件加以測量。
01.光譜范圍：280----3000nm
02.測試范圍:0～2000W/m2
03.精度：小于2%
04.顯示分辨率： W/m2，0.01MJ/ m2
5.太陽分光譜輻射測量技術指標：
01.光譜測量范圍:
分光譜輻射表：（3臺）
紫外輻射UVAB(280--400nm),
光合輻射（光量子數）(400--700nm)D.
近紅外輻射(700--3000nm)
長波輻射表：
遠紅外輻射（地球輻射）（3000------500000 nm)
02.測試范圍：0～+2000W/m2
03.精度：小于5%
04.顯示分辨率：瞬時值： W/m2， 累計量:0.01MJ/m2
6.PC—2B型多通道太陽輻射記錄儀技術指標
采用高性能微處理器為主控CPU，大容量數據存儲器，可連續存儲數據(存儲時間可以設定)，工業控制標準設計，便攜式防震結構，大屏幕漢字液晶顯示屏(一屏顯示多路監測要素,可替代微機)，輕觸薄膜按鍵。適合在惡劣工業環境使用。具有停電保護功能，當交流電停電后，由充電電池供電，可維持72小時以上,即可與微機同時監測,又可以斷開微機獨立監測。
01.顯示方式:大屏幕液晶漢字及圖形顯示,一屏顯示多路數據, 液晶尺寸:115*65(mm),記錄儀具有先進的輕觸薄膜按鍵,操作簡單,實現對各路數據的實時觀測；
02.儀器尺寸：340*150*300（mm）；
03.重量:6.5Kg，金屬外殼；
04.工作環境:-40℃～+70℃,相對濕度小于90%；
05.通道數:24通道；
06.輸入范圍:±25Mv；
07.準 確 度:0.5％；
08.顯示方式：大屏幕漢字液晶圖形顯示
09.顯示分辨率:1W/㎡ ；
10.顯示內容:日期，時間，輻射瞬時值、小時累計量及*大值、日累計量及*大值；
11.存儲內容：日期，時間，輻射瞬時值、小時累計量及*大值、日累計量及*大值；
12.供電方式: 采用交直流兩用供電方式,在沒有交流電現場由充電電池供電,同時也可配太陽能電池對蓄電池充電,可保證系統在沒電地區常年穩定工作；機內電池連續工作時間:大于3天；太陽能電池功率:15瓦(選配)；具有交流電(220V)與太陽能電池雙充電功能。AC:220V±10％ 50Hz DC:12V 可外接太陽能電池板；
13.通訊接口:標準RS232計算機通訊口；配USB/RS232轉換器可與微機USB接口通訊，配GSM無線通訊控制器，可實現數據遠程遙測。
14.測試周期:小于30mS；
15.顯示周期:10S；
16.微機系統軟件:太陽輻射監測軟件(符合氣象監測標準)實時顯示各路輻射瞬時值,累計量（小時，日）；
17.數據存儲容量:大于6000條數據。
三、PC-2-T1太陽輻射監測系統配置單:
|
序號 |
名 稱 |
型 號 |
數 量 |
單 位 |
|
1 |
多通道太陽輻射記錄儀 |
PC-2B |
1 |
臺 |
|
2 |
直接輻射表 |
TBS-2-2 |
1 |
臺 |
|
3 |
散射輻射表 |
TBQ-1 |
1 |
臺 |
|
4 |
凈全輻射表 |
TBB-1 |
1 |
臺 |
|
5 |
反射輻射表 |
TBQ-2 |
1 |
臺 |
|
6 |
分光譜輻射表（3臺） |
TBQ-4-3 |
1 |
套 |
|
7 |
長波輻射表 |
TBL-1 |
1 |
臺 |
|
8 |
輻射觀測臺架 |
PC-2-TJ |
1 |
臺 |
|
9 |
太陽輻射站觀測軟件(光盤) |
PC-2B |
1 |
張 |
|
10 |
輻射表專用電纜 |
PC-2-TDL |
1 |
套 |
|
11 |
太陽能供電裝置（選配） |
TDC-25 |
1 |
臺 |
|
12 |
無線通訊控制器（選配） |
GSM-1 |
1 |
套 |

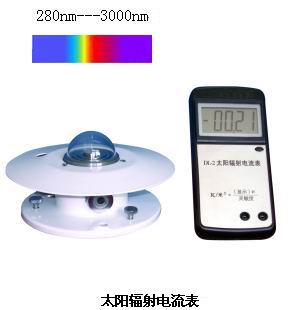

TM-2型 太陽輻射電流表
一、簡介
太陽輻射電流表是與太陽能輻射表配套使用的二次儀表，將其測得數據經過換算后，既為太陽輻射的瓦/平方米值。其具有檢測精度高，便攜式設計，性能穩定，功能豐富等方面特點，是太陽能測試方面的理想工具。
二、適用領域
該表用來測量光譜范圍為0.3-3μm的太陽總輻射，也可用來測量入射到斜面上的太陽輻射，如感應面向下可測量反射輻射,如加配遮光環可測量散射輻射。因此，它可廣泛應用于教學、太陽能利用、氣象、農業、建筑材料老化及大氣污染等部門做太陽輻射能量的測量。
三、性能指標
1.測試范圍：0～2000瓦/平方米
2.檢測精度：<±1瓦/平方米
3.顯示數值:小于200毫伏(液晶顯示)
4.使用溫度:-20～+50℃
5.電池供電：DC:9V連續使用大于七天
6.相對濕度：80%
7.重量：小于600克
