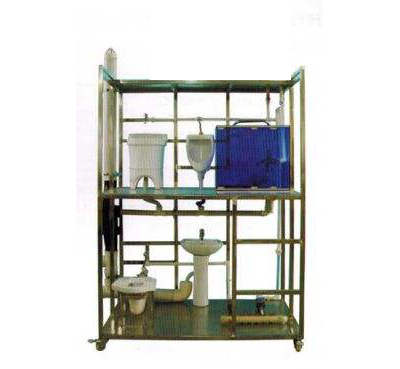

LG-GPC01型 高層建筑通氣管系及同層排水系統實訓裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、實訓功能
1、整體式全真潔具和管路，透明地板，能看清隱蔽管路的全部結構和走向,一二層主要設置同層排水演示和通氣管路演示。
2、設置后排、降板、抬升三種方式的同層排水演示，能了解各種同層排水系統的組成、結構和原理。
3、設置了各種通氣管系統演示，能了解各種同層排水系統的組成、結構和原理。
4、LG-GPC01型 高層建筑通氣管系及同層排水系統實訓裝置關鍵部位采用透明管路，能看清管路中水流的走向。
5、展示了給排水系統中引入管、排出管、立管、橫管、清掃口、通氣管、伸頂通氣管、專用通氣立管、主通氣立管、副通氣立管、環形通氣管、器具通氣管的外觀、結構、原理、安裝部位和安裝形式。
6、LG-GPC01型 高層建筑通氣管系及同層排水系統實訓裝置中所有潔具和給排水設備都能全真演示。
二、技術指標
1、外形尺寸：1500×1000×2400mm
2、框架材料：304不銹鋼
3、地板材料：鋼化玻璃
4、進水要求：0.05MPa～0.75MPa
5、安全保護：具有漏電自動保護裝置和接地保護
三、主要配置
1、衛生器具布置為：后排水坐便器實現同層排水，降板設置排水坐便器實現同層排水，抬升地面墊層設置坐便器實現同層排水。同時排水橫支管上設置清掃口和吸氣閥。沿右側設置排水主立管和主通氣立管，同時左側設置副通氣立管，一層衛生器具與主副通氣立管間設置結合通氣管、器具通氣管和環形通氣管。
2、給水方式為模擬水泵和水箱聯合水位傳感器自動控制供水方式，水箱設置于框架頂端。二層設置一消防栓箱（包括一應設備），連于水箱，與模擬水泵也是立管連接。
四、實訓項目
實訓一：座便器各種排水方式演示與實訓
實訓二：屋頂水箱的結構和自動控制的功能的認識實訓
實訓三：消防栓箱（包括一應設備）的結構和功能的認識實訓
實訓四：清掃口、吸氣閥的結構和功能的認識實訓
實訓五：蘇維托排水系統的結構和功能的認識實訓
實訓六：主通氣立管、副通氣立管、結合通氣管、器具通氣管和環形通氣管的認識實訓
