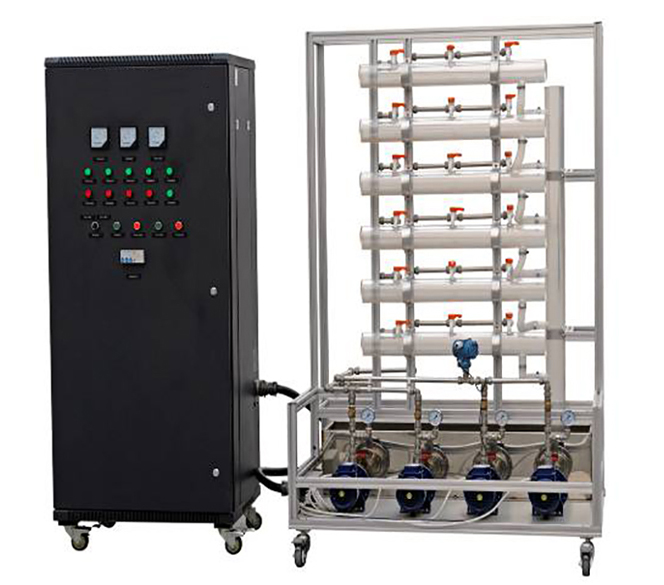

LG-LGS02A型 恒壓供水系統實訓裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
LG-LGS02A型 恒壓供水系統實訓裝置適合普通大學、高等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修、機械和機電一體化等專業的必修課程模塊《自動控制技術》和非機電類專業的選修課程《工業自動化》模塊的教學和實訓。也適合中等職業學校、技工學校機電類專業自動控制技術教學內容的實習，還適合職業學校的安裝、維修電工中級班，安裝、維修電工高級班，安裝、維修電工技師班，安裝、維修電工高級技師班的培訓和實操。
一、設備概述
LG-LGS02A型恒壓供水系統實訓裝置由供水系統和控制系統組成。供水系統由恒壓水箱、終端水箱、排水閥門及水泵組成，使學生在實驗過程中更加直觀、易懂;控制系統采用框架＋模塊，模塊可以自由的在框架上進行安裝和拆卸，模塊還具有通用性可以利用現有的模塊做一些其他的實驗，這就體現可產品的使用價值。
LG-LGS02A型恒壓供水系統實訓裝置集PLC、變頻調速、過程控制、工程組態技術于一體。它由六層住宅消防、生活供水系統（實物模型），控制平臺兩大部分組成，包含了可編程控制器、變頻器、變頻磁力驅動泵、休眠泵、消防泵、壓力變送器、壓力儀表、輸水管道、消防栓、家用水龍頭、蓄水池等工程設備?？刂破脚_采用PLC+變頻器的開放式控制結構，可以完成多種模式下的樓層恒壓供水實訓實訓，為教學研究變頻恒壓供水技術提供一個開放的操作平臺。恒壓供水系統是利用PLC、內置PID的變頻器和低壓電器組成的智能自動化供水系統，主要用于高層建筑，生活小區的生活用水、消防用水、中小型水廠、污水處理廠和其他工礦業的生產用水等。
二、裝置特點
1、顯著的節能效果，一般節電率30%~50%。
2、優良的供水質量，供水壓力保持恒定。
3、具有手動、自動兩種切換功能，方便調試和維護。
4、多種工作模式，如單泵運行、一拖二固定運行和一拖二循環運行。
三、裝置組成
整套裝置分為：上位控制層系統，實訓對象層，檢測傳感、變送、執行設備，上位控制軟件四部分。
1、上位控制層系統：主控機為西門子S7-200可編程控制器，可實現順序及PID控制；
2、實訓對象層系統：采用標準鋁合金框架結構，主要由1臺終端水箱、1臺壓力水箱、及相應的水管管道、閥門、指示儀表組成，與實際恒壓供水系統基本一致，使學生的實訓與實際環境緊密結合。
3、檢測傳感、變送、執行裝置
（1）液位傳感器：液位傳感器1個，防止終端水箱水位過低；
（2）壓力傳感器：壓力變送器1個，輸出信號4~20mA；
（2）數據采集：采用西門子EM235特殊功能模塊，該模塊具有四路標準模擬量輸入和一路標準模擬量輸出；
（3）變頻器：采用三菱E540變頻器1臺，帶PID控制功能和RS485通訊接口；
（4）水泵：共2臺，用于向客戶提供用水的動力。
4、上位控制軟件
（1）PLC編程軟件：MicroWIN 4.0編程軟件；
（2）上位控制操作/實驗面板
1）強電控制面板：裝有漏電保護空氣開關，電流型漏電保護器，充分考慮人身安全保護；多組保險絲，保證設備安全，操作控制便捷；裝有電壓表、指示燈，更加直觀，強電信息一目了然；
2）控制器面板：變頻控制器面板、PLC控制器面板；
3）電氣控制面板：控制對象中的儀表信號和電氣信號轉移到信號接線板上，提供傳感器檢測及執行控制器信號接口，便于學生組成不同的控制系統。
（3）系統保護：由漏電開關、液位傳感器、止回閥及壓力保護四部分組成。
總電源配置漏電開關及接地保護線，防止漏電傷害；
供水箱終端設置液位傳感器，保持該水箱液位不能過低，否則會對水泵的安全運行造成傷害；
在每一個水泵的出口處設置有止回閥，防止水泵空載運行而損壞水泵；這種情況常常發生在水泵入口處被異物堵塞時；壓力保護時防止整個系統的壓力過高而影響到水泵的正常運行，故必須設置一個壓力的*高極限；從而可保證水泵的正常運行。
四、主要配置清單
五、技術參數
1、水箱：包括終端水箱、恒壓水箱，
材料：有機玻璃，
水箱容量：70升
水箱工作溫度：10～60℃，
恒壓水箱工作壓力：0～20MPA
2、西門子PLC主機：
型號：S7-200 CPU226，
工作電源：AC250VDC30A以下，
工作負載：2A/1點8A/4點公用，
響應時間：10ms。
3、西門子模擬量輸入/輸出模塊：
型號：EM235，
工作電源：PLC內部供電，
分辨率：40mV(10V/32000)、20mV（5V/32000）、64ｕAMIN(4～20mA/32000)，
通道數：4輸入1輸出。
4、西門子PLC輸出擴展模塊：
型號：EM222
工作電源：PLC內部供電
點數：8點
響應時間：10ms
5、變頻器：
型號：FR-E740
額定容量：1.2KVA
額定電流：1.6A
輸出電壓：三相，380V~480V 50HZ/60HZ
電源電壓：三相，380V~480V 50HZ/60HZ
冷卻方式：自冷
6、增壓水泵：
工作電壓：AC380V，
工作電流：0.32A
額定功率：90VA，
流量：25L/min
揚程：4米，
轉速：2880r.p.m
7、壓力變送器：
電源：DC12~40V，
負載特性：4～20mA，
量程：0~40Kpa
負載阻抗R與電源電壓V的關系：R≤50（V－12），
精度：±2％
六、實訓項目
1、BCD數字開關使用實訓；
2、PLC控制LED七段碼顯示器實訓；
3、BCD數字開關與LED七段碼顯示器的綜合實訓；
4、擴散硅壓力變送器和PLC數模轉換實訓；
5、變頻器功能參數設置和操作實訓；
6、恒壓供水系統實訓。
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 實驗設備 教學設備 實訓臺 考核裝置 技能考核 電工電子 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 自控實訓 實驗系統 數控軟件 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 數控機床 職教設備 PLC控制 PLC技術 PLC實驗
