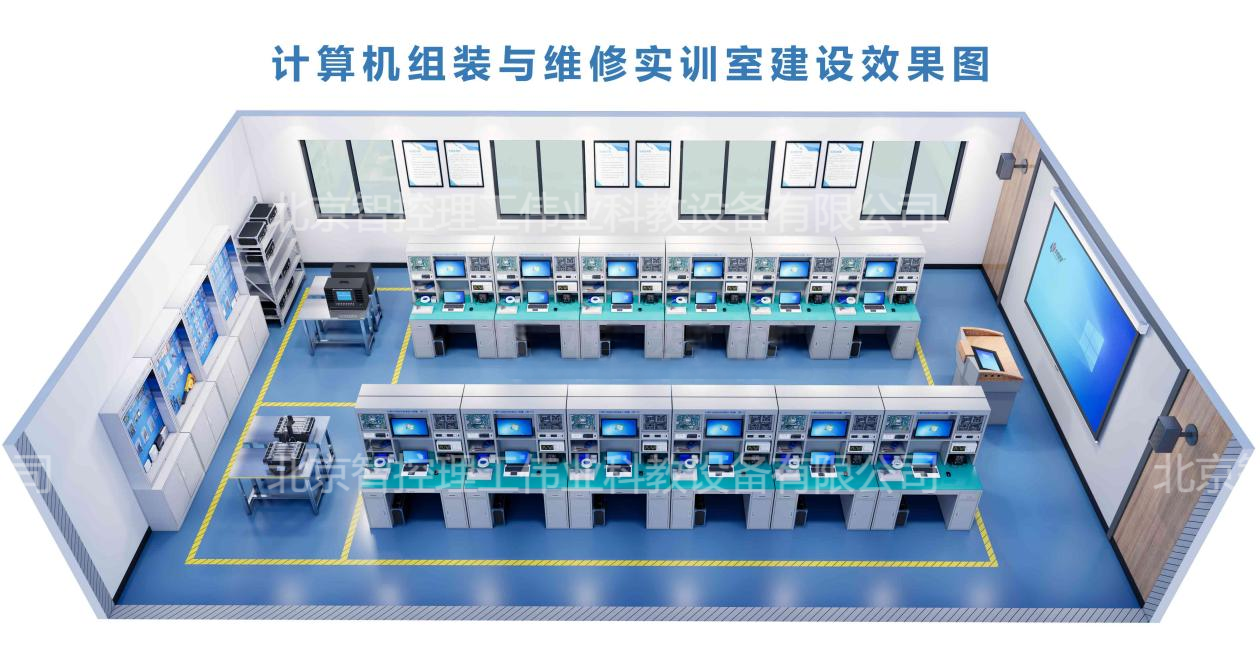

LGBX-DN01型計算機組裝與維修實訓室
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、實訓室功能概述
計算機組裝與維修實訓室，是一個集計算機主機配件拆裝，整機組裝調試、硬盤分區和格式化、操作系統的安裝、計算機日常維護和故障排除、硬盤數據恢復、計算機電路板焊接、計算機網絡設備應用等一體化實訓設備。有助于學生深入理解課程內容，培養動手能力和創新能力，激發學習興趣，提高學生對軟、硬件系統故障的綜合分析能力和故障的實際解決能力。
1．計算機組裝與維護實訓：學生可以在實訓室里進行計算機硬件組裝、系統安裝與維護、BIOS設置、硬件故障排查等實踐操作，提高自己的動手能力和解決問題的能力。
2．常用工具軟件使用實訓：學生可以在實訓室里學習并掌握常用的工具軟件，如殺毒軟件、驅動程序安裝與更新、系統優化、數據備份與恢復等，提高自己的軟件使用能力和信息安全意識。
3．計算機硬件性能測試與評估：學生可以在實訓室里進行計算機硬件性能測試與評估，包括CPU性能測試、內存性能測試、硬盤性能測試、顯卡性能測試等，了解計算機硬件的性能指標和評估方法。
4．計算機配件更換實訓：學生可以在實訓室里學習并掌握計算機配件的更換方法，如CPU更換、內存條更換、硬盤更換、顯卡更換等，提高自己的動手能力和維修技能。
5．計算機升級與優化實訓：學生可以在實訓室里學習并掌握計算機升級與優化的方法，如增加內存、更換硬盤、升級顯卡等，提高自己的計算機性能和用戶體驗。
6．計算機故障排查與維修實訓：學生可以在實訓室里學習并掌握計算機故障排查與維修的方法，如開機故障、顯示器故障、鼠標故障等，提高自己的維修技能和應變能力。
7．網絡安全防護實訓：學生可以在實訓室里學習并掌握網絡安全防護的方法，如防火墻設置、病毒防范、密碼設置等，提高自己的網絡安全意識和防護能力。
二、實訓室組成

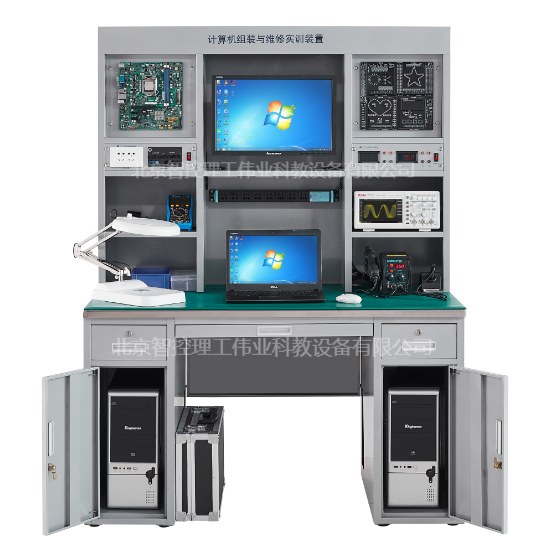

（一）計算機組裝與維修實訓裝置
1、產品規格及配置
外形尺寸：長1250mm×寬650mmx高1695mm。實訓操作臺1套；電源轉換模組1套；電表測試模組1套；拆裝主板1塊；電路板焊接訓練板4套；液晶顯示器1套；PDU電源插座1套；防靜電墊1套；數顯熱風槍拆焊臺1臺。
2、產品結構
(1)計算機組裝與維修實訓裝置為全鋼組合式結構，采用1.0mm 冷軋鋼板，強度高，不易變形，表面噴塑處理，環保美觀。
(2)操作臺上部預留兩個模組位，分別安裝電源轉換模組1套和電表測試模組1套。
(3)臺面為不銹鋼板，配置防靜電桌墊，整體裝置預留10個直徑為60mm 的穿線孔。
(4)配置顯示器固定裝置，能夠調整顯示器高度和傾角，方便學生實訓操作。
(5)操作臺上部?jī)蓚?cè)設計有四層貨架，適合放置小型工具及器材，中間安裝有PDU 電源插座。
(6)操作臺中間設計有組合式鍵盤抽屜，可放置鼠標、鍵盤，方便操作。
(7)操作臺下部?jī)蓚?cè)為柜體，上層設計為帶鎖抽屜，可以保存重要零部件和工具，下層設計為機柜，可以放置機箱和大件器材。
3、產品功能
(1)實訓裝置可分層擺放顯示器、示波器、熱風槍、恒溫焊臺、穩壓電源、萬用表、放大鏡臺燈、維修常用工具及元器件和備品。
(2)電源模組主要提供10組220V交流電源插座接口、漏電保護器、供電指示，可為各種儀器和設備提供穩定工作電源。
(3)臺面具有防靜電、耐火和耐磨性。
(4)預裝電壓表和電流表數字表頭，可測電壓及電流值。
(5)預裝兩個典型主流電路板供電子器件焊接練習。
(6)能夠進行電腦主機拆機實訓。
(7)能夠進行電腦主機配件識別的實訓。

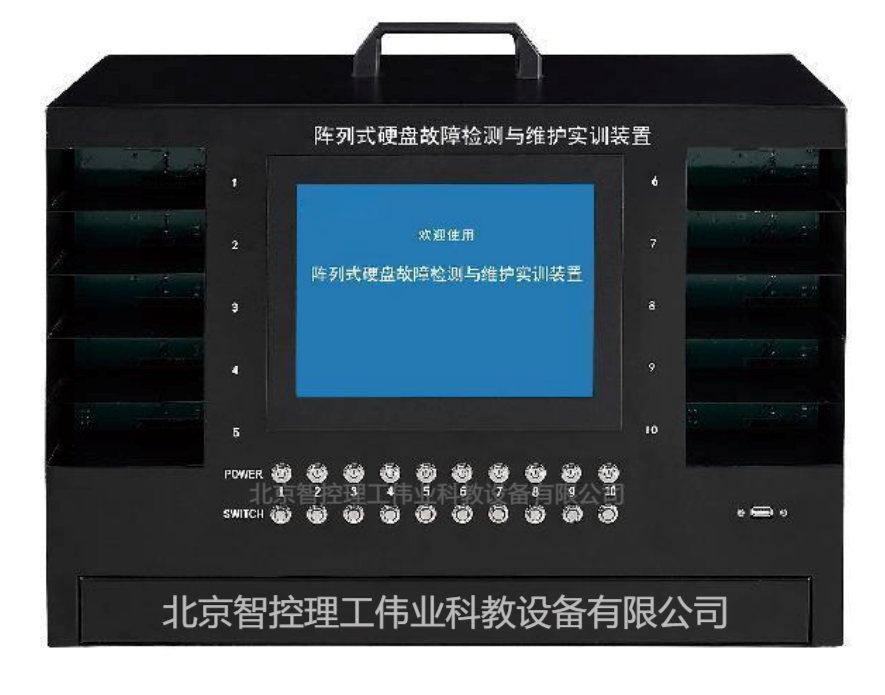

（二）陣列式硬盤故障檢測與維護實訓裝置
1、產品型號及配置
外形尺寸：長550mm×寬270mmx高400mm。高強度金屬箱體1套，矩陣式硬盤孔10位；陣列式主板卡集群模塊10套；硬盤集合電路轉模塊2組；鼠鍵套集合轉換模塊1組；VGA集合轉換模塊1組；9寸液晶顯示屏1個；抽拉式鍵盤1套；雙風道風扇6個。
2、產品結構
(1)陣列式硬盤故障檢測與維護實訓裝置采用全新一代結構化設計，分為主體框架、多功能電路板和各種配線等部分組成；框架 采用高強度全鋼結構設計，鋼板為1.0毫米冷軋鋼板，強度高，不易變形，表面噴塑處理，不生銹，環保美觀。
(2)機箱整體分為10個智能檢測槽位，采用國際硬盤標準尺寸，滿足各種尺寸硬盤的安裝與檢測，接口類型為SATA 接口。
(3)內部電路板為自主研發，配套10塊集群式微主板、10套鼠標鍵盤接口，10套VGA 顯示接口。
(4)顯示屏采用9寸超薄開放式顯示屏，采用和工程機箱一體式安裝，經久耐用，操作方便。
(5)每個硬盤槽位都采用絕緣隔離，防止硬盤電路板的二次損壞。
(6)整個機箱采用雙風道6風扇排風處理，減傷集中電路板的散熱問題。
(7)7 、預留鼠標鍵盤接口，鍵盤為內托式設計，美觀大方，應用方便，鍵盤接口采用外置USB型接口。
3、產品特點
(1)矩陣式結構，設計優越，可以實現集中管理，節約空間和資源。
(2)平臺體積小，組合式管理，方便實訓時根據環境調整擺放格局，可以輕易的對任意一個硬盤進行檢測、拆卸和修復。
(3)無限制的使用壽命：結構采用全鋼結構，內部鏈接采用焊接固定螺絲，不易變形，經久耐用，使用壽命時間長，成本低。
(4)兼容性好，硬盤智能檢測槽位兼容國際國內各種SATA 硬盤的尺寸，兼容所有硬盤制造廠商的生產的SATA 硬盤。
(5)實訓一致性好，相同實訓項目，實訓結果相同，并且每組實訓難易程度相同。
(6)采用實際工程項目實際需求，可以直接進行生產性教學，和實際工作緊密結合。

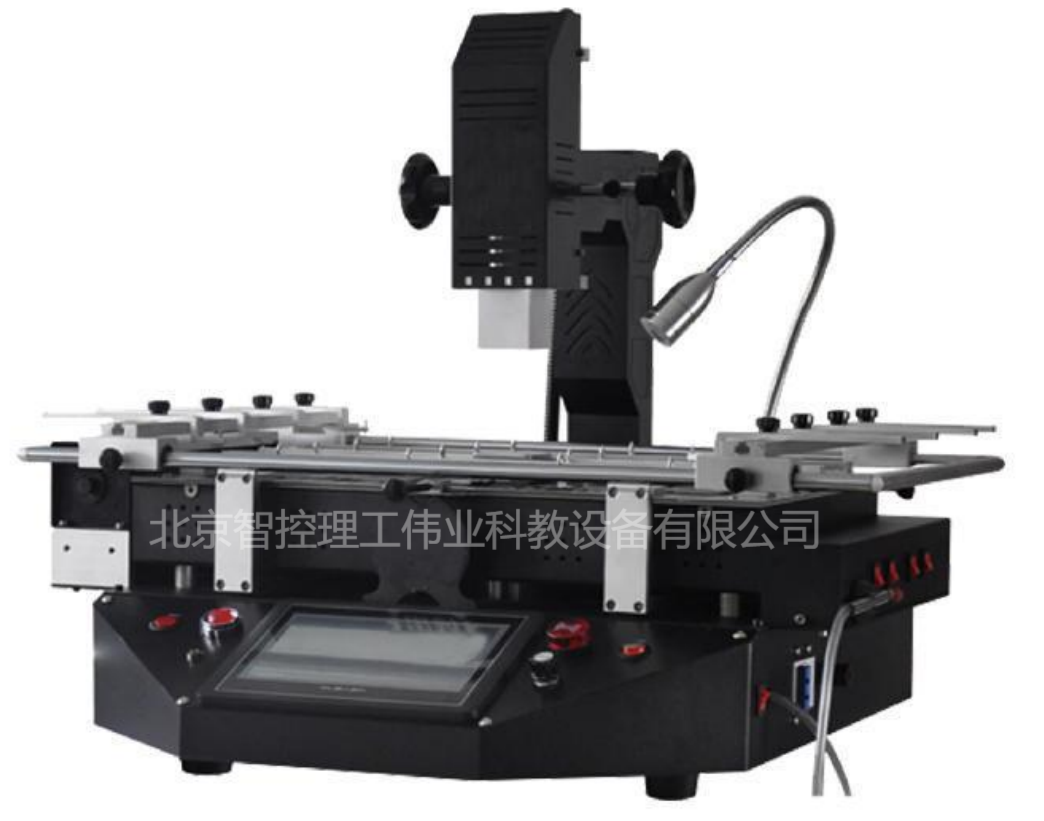

（三）電路板元器件拆卸與焊接實訓裝置
1、產品型號及配置
(1)外形尺寸：長72cmx寬62cmx高54cm。
(2)三個溫區獨立加熱，上部熱風800W,下部熱風800W,下部2800W紅外線加熱；
(3)最高熱風溫度：400℃;
(4)采用高精度溫度控制器，溫度誤差1度左右；
(5)移動式加熱頭，操作方便；
(6)采用7寸高清觸摸屏人機界面，實時顯示溫度曲線，三個溫區的溫度與時間在觸摸屏上顯示；
(7)8段升溫+8段恒溫控制，可以貯存1萬組溫度曲線；
(8)標準配置的T6只需一段升溫和一段恒溫就可以達到理想的焊接效果，即簡單又可靠；
(9)大功率橫流風機快速冷卻電路板；
(10)拆焊完畢具有聲音報警功能；
(11)真空吸筆吸取BGA芯片；
(12)紅外發熱板可單獨控制發熱；
(13)萬能電路板支撐結構設計卓越，焊接區不下凹，也不凸起；
(14)下部預熱臺用于PCB板預熱，確保PCB板不變形，最大可以預熱500*670mm的電路板；
(15)可拆焊的PCB板厚度不限；
(16)可拆焊的芯片尺寸不限，大到775CPU座，小到CCD顆粒，都可以焊接；
(17)使用電源：220V 50/60HZ。
2、產品特點
(1)出風均勻，確保芯片四個邊角焊錫同時熔化。
(2)溫度精準，不烤壞芯片。
(3)使用壽命超長，設計壽命10年。
(4)電路板固定到支架以后，支架可以前后整體移動，即使加熱過程中，也可以調整電路板前后移動，確保芯片與上下 風嘴同時對齊。
(5)支撐桿上加工了“T”型槽，滑塊可以順著“T”型槽左右平滑移動，輕松避開元器件，比如筆記本電腦雙面有很多元器 件，這種支撐結構特別適合。
(6)螺釘下部有螺紋，轉動螺釘可以改變支撐點的高度，螺釘尖端支撐點直徑0.25mm, 不會刮壞電路板。
（四）計算機組裝與維修工具箱
1、產品結構
(1)工具箱采用圓弧形鋁型材和鋁板外殼加工制作，美觀大方，便于攜帶。
(2)內部專門為每一種工具開模設計成型的凸凹式海綿槽位，固定每一種工具，存取方便。
(3)選用工具均為工程常見常用的品牌工具，結實耐用。
2、產品功能
(1)計算機的日常維修與維護。
(2)計算機組裝與調試。
(3)水晶頭網線的制作。
(4)元器件的安裝與拆卸。
3、產品配置
|
序號 |
產品配置 |
序號 |
產品配置 |
|
1 |
鋁型材箱體1個，安放工具用 |
12 |
清潔球1個，清潔灰塵使用 |
|
2 |
十字螺絲刀2把，螺絲固定用 |
13 |
系統優盤1個，安裝操作系統使用 |
|
3 |
一字螺絲刀1把，螺絲固定用 |
14 |
防靜電手環2個，防止身體靜電使用 |
|
4 |
尖嘴鉗1把，夾持物件 |
15 |
螺絲盒1個，放置小磁鐵及螺絲使用 |
|
5 |
防靜電鑷子1把，夾持物件 |
16 |
小磁鐵2個，吸附小螺絲使用 |
|
6 |
測電筆1個，測量電源用 |
17 |
羊毛刷1個，清潔灰塵使用 |
|
7 |
多口剝線鉗1把，剝除線纜外皮使用 |
18 |
RJ45網絡壓線鉗1把，壓接水晶頭用 |
|
8 |
放大鏡1個，觀察電路板電子元件用 |
19 |
單口打線鉗1把，端接網絡模塊用 |
|
9 |
微型照明燈1個，觀察電路板電子元件用 |
20 |
旋轉剝線器1個，剝線用 |
|
10 |
微型螺絲批1套，拆裝電腦用 |
21 |
水口鉗1把，剪斷線纜用 |
|
11 |
組合螺絲批1套，拆裝電腦用 |
22 |
通斷測試儀1個，測試網線通斷用 |
（五）計算機組裝與維修教學展板
1、產品規格及特點
(1)600mm*800mm，共計6張，彩色噴繪。
(2)采 用PVC 貼面粘貼安裝，簡單方便。
(3)能夠圖文并茂方便指導學生進行各種技能訓練。
(4)增強專業文化感知，進一步增加教學及學習的積極性。
(5)能夠提升專業內涵程度，增強專業認知度。
（六）計算機組裝與維修展示柜
1、產品型號及配置
|
產品名稱 |
計算機主機配件展示柜 |
計算機裝調 工具展示柜 |
計算機線纜線束展示柜 |
計算機網絡設備展示柜 |
|
產品尺寸 |
長1000×寬350×高2000(mm) |
|||
|
產品配置 |
硬盤類型： 1.IDE□3.5英寸機械硬盤； 2.SATA口3.5英寸機械硬盤； 3.SATA口2.5英寸機械硬盤； 4.SATA-3接口固態硬盤； 內存類型： 1.臺式機DDR2內存條； 2.筆記本DDR2內存條； 3.臺式機DDR4內存條； 4.筆記本DDR3內存條； 5.臺式機DDR3內存條； 光驅類型： 1.臺式內置DVD刻錄光驅； 2.臺式內置超薄DVD刻錄光驅； 電源類型： 1.常規主機電源； 2.全模組主機電源； |
1.RJ45網絡壓線鉗； 2.尖嘴鉗； 3.斜口鉗； 4.水口鉗； 5.旋轉剝線器； 6.單口打線鉗； 7.多口剝線鉗； 8.邏輯測試筆； 9.十字螺絲刀； 10.一字螺絲刀； 11.通斷測試儀； 12.微型螺絲批； 13.螺絲盒； 14.羊毛刷； |
1.三孔電源線； 2.DVI公對母延長線； 3.DVI公對公延長線； 4.HDMI轉DVI數據線； 5.DP線； 6.USB公對公延長線； 7.USB公對母延長線； 8.VGA數據線； 9.HDMI高清數據線； 10.USB方口打印機數據線； 11.4P轉8P CPU供電轉換線； 12.6P轉雙8P顯卡電源線； 13.RJ45水晶頭-RJ45水晶頭網絡數據線； 14.主機開關電源線； |
通信線纜類： 1.25大對數電纜0.3米； 2.超五類室內電纜0.3米； 3.五類雙屏蔽線纜0.3米； 4.六類非屏蔽電纜0.3米； 5.六類雙屏蔽電纜0.3米； 6.七類雙屏蔽電纜0.3米； 網絡模塊及接頭類： 1.四對連接塊； 2.五對連接塊； 3.R11水晶頭； 4.超五類RJ45水晶頭； 光纖耦合器及快速連接器： 1.SC-SC光纖耦合器(單工); 2.LC-LC光纖耦合器(雙工); 3.ST-ST光纖耦合器(單工); 4.FC-FC光纖耦合器(單工); |
|
產品特點 |
1.整體全鋼柜體，上下兩層結構，上層為展示區域，配置亞克力玻璃門；下層為儲物柜，對開門，配置安全鎖。 2.產品主體柜體采用冷軋鋼板，強度高，不易變形，表面噴塑處理，不生銹，環保美觀。 3.產品上層配置全鋼展板，預裝多個安裝螺孔，方便產品裝調及產品展示。 4.產品配置智能語音播報系統一套，方便教師實物展示教學以及互動教學，激發學生學習積極性和學習興趣。 5.產品配置燈光照明系統一套，美觀漂亮，節能實用，方便產品展示和學生認知。 |
|||
三、實訓項目
項目一：計算機組裝與維修職業任職
實訓任務1：認識計算機組裝與維修的職業發展路徑
實訓任務2：認識計算機組裝與維修常用工具和器材
實訓任務3：計算機系統原理的整體認知
項目二：計算機配件組裝與整機調試
實訓任務4：CPU及CPU散熱器的選購、安裝和拆卸
實訓任務5：主板的選購、安裝和拆卸
實訓任務6：內存條的選購、安裝和拆卸
實訓任務7：顯卡的選購、安裝和拆卸
實訓任務8：顯示器的選購、安裝和拆卸
實訓任務9：硬盤的選購、安裝和拆卸
實訓任務10：移動存儲的選購、安裝和拆卸
實訓任務11：光驅的選購、安裝和拆卸
實訓任務12：鼠標鍵盤的選購、安裝和拆卸
實訓任務13：主機電源的選購、安裝和拆卸
實訓任務14：計算機整機的組裝與調試
項目三：計算機硬盤的分區和格式化
實訓任務15：計算機系統CMOS和BIOS的設置
實訓任務16：計算機硬盤的分區
實訓任務17：計算機硬盤的格式化
項目四：計算機操作系統的安裝與備份
實訓任務18：計算機操作系統的安裝和配置
實訓任務19：操作系統的快速安裝（GHOST）
實訓任務20：操作系統的快速備份和還原
實訓任務21：計算機驅動程序的安裝和備份
實訓任務22：常見計算機應用軟件的安裝配置與卸載
實訓任務23：常見工具軟件的使用
項目五：計算機日常維護與故障排除
實訓任務24：計算機系統的日常維護
實訓任務25：計算機系統故障分析與處理
實訓任務26：計算機軟件故障排除實例
實訓任務27：計算機硬件故障排除實例
項目六：計算機常見故障檢測與維修
實訓任務28：板卡級維修及注意事項
實訓任務29：芯片級維修及注意事項
實訓任務30：主板常見故障檢測與維修
項目七：計算機硬盤檢測與數據恢復
實訓任務31：硬盤常見故障檢測與維修
實訓任務32：硬盤數據恢復技術
項目八：計算機維修焊接技術實訓
實訓任務33：電路板插接元器件的焊接訓練
實訓任務34：電路板貼片元器件的焊接訓練
實訓任務35：電路板集成芯片的焊接訓練
實訓任務36：電路板時鐘電路板的焊接訓練
項目九：計算機網絡設備實用技術
實訓任務37：超五類水晶頭的端接與測試
實訓任務38：網絡模塊的端接與測試
實訓任務39：皮線光纜冷接子的制作
實訓任務41：路由器的選購、安裝與調試
實訓任務43：交換機的選購、安裝和調試
實訓任務45：打印機的選購、安裝和調試
實訓任務46：辦公室共享打印機的設置
