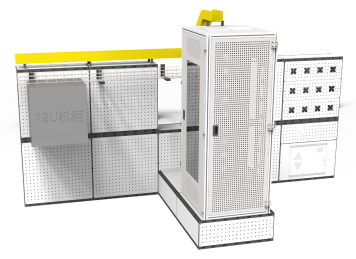

LGB-XW01型 智能信息網絡布線實訓裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、設備標準：
1、根據建筑工程綜合布線及數據中心特點，與最新國際標準IDC數據中心安裝規范接軌。
2、本裝置包括室內墻體組件、墻面暗槽組件、弱電豎井組件、室外管道組件和室外地井組件等組件系統搭建構成?？赡M綜合布線七大子系統工程環境及物理鏈路仿真結構，方便學生迅速在本裝置上開展室內弱電系統各類線纜的墻面明裝、暗裝布線、弱電信息箱安裝、銅纜和光纖線纜橋架的壁吊裝施工、樓層弱電管井內部線纜路由布施、管理間與設備間安裝實訓，室外地下信息管線鋪設、室外信息井施工、建筑群中心管理機房施工訓練等內容。還可進行智能樓宇安防設備布線安裝實訓。
二、產品配置：
裝置共由五大部件模塊組成，具體各部分參數如下：
部件模塊1：信息網絡布線裝置 1套
規格尺寸：長4000mm，高1600mm，寬1600mm
積木墻體實訓設備：由11個積木墻體單元拼裝組成，整體呈“T字”型結構，實訓區域安裝有1臺實訓機架，機架內設計有4條理線槽，充分滿足布線實訓需求；墻體單元之間采用M8螺絲固定，可靈活拆卸，根據教學要求，任意拼裝出不同形狀，提供不少于5種形態的拼裝效果圖；
各組件參數及特點：
1、多功能墻體面板組件：分有不同類型的安裝區域，墻面組件包括螺孔板及網孔板兩種類型產品，以區分不同安裝模式?？芍庇^模擬建筑物不同工作區域，如家居布線、建筑布線和數據中心布線。
（1）安裝板墻面每塊標準尺寸800mm×800mm，表面內嵌高密度木板，直接使用自攻螺絲固定實訓耗材和設備。這種自攻螺絲安裝方式適用于綜合布線明裝施工實訓課程類需求，可便捷安裝線槽線管，明裝信息底盒、家庭信息箱、壁掛式網絡機柜、光纜橋架或銅纜橋架等常規網絡布線設備。
（2）本設備包括壁掛機柜組件、墻面暗管組件、FTTH家庭信息箱組件、網格線槽組件、光纖槽道組件和立式機柜組件等六大組件搭建構成?？赡M綜合布線七大子系統工程環境及物理鏈路仿真結構，方便學生迅速在本裝置上開展室內弱電系統各類線纜的墻面明裝、暗裝布線、弱電信息箱安裝、銅纜和光纖線纜橋架的安裝施工、樓層弱電管井內部線纜路由布施、管理間與設備間安裝實訓、建筑群中心管理機房施工訓練等內容。（提供實物圖片或產品設計圖進行佐證）
2、積木化設計：實訓設備形態可根據積木墻體單元數量，進行任意拼裝，單個模塊重量不高于20kg，采用M8螺絲固定，方便拆卸拼接，靈活搭建出各種形態的實訓場景。
3、墻面兼容性好，墻面能承載多種安裝設備（機柜、金屬線槽、橋架、展示板等），這些安裝設備兼容所有布線廠商的機柜、底盒、橋架，兼容性行業標準。同時機柜和設備的承載重量負載做了足夠的冗余，并且因安裝孔密度高而可使機柜在墻面的任意地方安裝。
部件模塊2：機架布線裝置 1套
規格尺寸：長800mm×寬500mm×高1600mm
部件配置：含32U開放式雙規機架2套，19英寸全鋁型材機架，垂直理線槽4套，機柜螺絲120個，接地線4條。滿足32個1U設備安裝。
5、多功能墻體配置特點：
（1）采用優質冷軋鋼板,立柱鋁型材結構,其它1.2mm,表面噴沙,脫脂,防火銹,靜電噴涂。
（2）可用于模擬安裝仿真建筑群中心管理機房設備，進行中心交換機、路由器及網絡安全管理設備、服務器、UPS機組等網絡設備的安裝實訓。
部件模塊3：安全型掛壁式網絡機柜 2套
規格尺寸：長530mm×高450mm×深300mm
部件配置：9U機柜1個，機柜螺絲40套,接地線4條。
6、機柜配置特點：
（1）機柜采用型材框架與鋼板結構組合設計，型材表面進行氧化處理，鋼板表面采用防靜電噴涂處理。機柜凌邊設有弧形設計，防止學生實訓時身體與機柜撞擊受傷；美觀圓潤，顏色可選。
（2）左右兩扇側門可以打開拆卸，方便安裝和維修。
（3）可用于模擬安裝仿真建筑物設備間真實環境，進行網絡配線架、理線器、樓層交換機等設備的安裝實訓。
部件模塊4：網絡布線橋架裝置 1套
規格尺寸：長4370mm×寬100mm×高50mm
部件配置：橋架主體4米，橋架托臂6個，連接件1套。
7、橋架配置特點：
（1）網格式結構，外表鍍鋅設計。
（2）帶有標準鏈接組件，可以根據環境組合成需要的形態。
（3）承載力強，可以承受每平方米100公斤以上。
（4）用在網絡布線走線路由的線纜承載。
（5）網格式橋架具有直角、高低轉換、內角、外角等轉接頭，長度大于4米。
部件模塊5：光纖槽道裝置 1套
部件規格：長4030mm，寬120mm，高100mm（參考尺寸）
部件配置：光纖槽道裝置1套，含槽道托架3個，連接件10個，安裝螺絲1套，封口板1塊。
8、配置特點：
（1）專門為布放光纖實訓而準備的走線槽，保證光纖全程曲率半徑40mm。
（2）帶有標準鏈接組件，可以根據環境組合成需要的形態。
（3）1.5米光纖槽道承重35Kg，垂直變形小于10mm；最大承重超過80Kg。
（4）出纖口為阻燃材料，安裝位置靈活，滿足各種地方出纖的需要。
三、實訓功能：
1、整套實訓裝置采用實際工程項目模型設計，體現綜合布線系統各種典型安裝場景。一套裝置就能完整的模擬出布線工程施工中，布線施工從一個建筑物內各房間墻面信息面板底盒開始，線纜沿房間天花板、樓層設備間、樓內弱電豎井、設備管理間再沿伸至建筑物室外弱電管道、室外弱電地井，最終匯聚到建筑群子系統網絡中心機房這一條完整綜合布線施工全過程實際環境。
2、機柜安裝及配線設備上架安裝實訓。
3、線槽線管明裝及暗裝實訓。
4、擴展智能樓宇工程安裝實訓。
5、簡單及復雜水平鏈路安裝實訓。
6、簡單及復雜干線鏈路安裝實訓。
