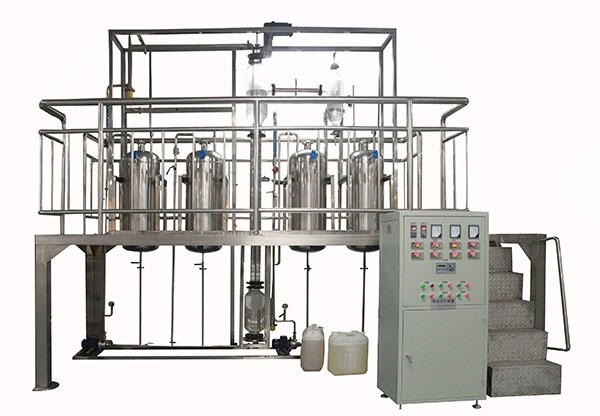

LGH-CR02C型 計算機過程控制綜合傳熱操作實訓裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、裝置功能
1.了解換熱器換熱的原理、認識各種傳熱設備的結構和特點。
2.認識傳熱裝置流程及各傳感檢測的位置、作用，各顯示儀表的作用等。
3.掌握傳熱設備的基本操作、調節方法、了解影響傳熱的主要影響因素。
4.掌握換熱系數k計算方法及意義。
5.了解逆流、順流對換熱效果的影響。
6.了解檔流板的作用及強化傳熱的途徑。
7.包含冷空氣-熱空氣換熱體系，冷空氣-水蒸氣換熱體系。
8.計算機過程控制綜合傳熱操作實訓裝置能正確使用設備、儀表，及時進行設備、儀器、儀表的維護與保養。
9.計算機過程控制綜合傳熱操作實訓裝置能掌握現代信息技術管理能力，應用計算機對現場數據進行采集、監控。
10.了解掌握工業現場生產安全知識。
二、設計參數
1.計算機過程控制綜合傳熱操作實訓裝置整體采用工程化布局，兩層布置，一層為主操作區，二層主要為觀察區。
2.實驗風量：10-100m3/h。
3.換熱設備包括：套管、列管、板式、螺旋板式等換熱器。
三、整機參數
計算機過程控制綜合傳熱操作實訓裝置設備尺寸： 3700x2000x3500mm（長x寬x高 ），(可根據實訓場地實際高度2.和場地面積進行調整)，整機采用鋼制噴塑框架，帶兩層操作平臺，一層平面方便安裝、檢修，二層有安全斜梯通上并有護欄、防滑板。
四、電氣系統
標準工業操作臺，內安裝漏電保護空氣開關、電流型漏電保護器充分考慮人身安全保護；同時每一組強電輸出都有旋鈕開關控制，保證設備安全，操作控制便捷；裝有分相指示燈，開關電源等。外型尺寸：1400×800×1300mm(長×寬×高)。
五、公用設施
1.水：實驗用水由現場水龍頭接入蒸發器。
2.電：電壓AC380V，三相四線制（三火線一零線）。需配置1~2個接地點（安全地及信號地）。
六、主要設備
1.換熱器：套管、列管、板式、螺旋板式,均為不銹鋼材質。
2.套管換熱器，換熱面積0.6m2。換熱管長度1500mm。
3.列管換熱器，304不銹鋼，換熱面積1.5m2，Ф159x1000mm。
4.板式換熱器，304不銹鋼，換熱面積1.0m2。
5.螺旋板式換熱器，304不銹鋼，換熱面積1.0m2。
6.蒸汽發生器：304不銹鋼，Ф426x850mm，加熱功率7.5KW。
7.熱空氣加熱器：304不銹鋼，Ф219x1100mm，加熱功率4.5KW。
8.水冷卻器：304不銹鋼，φ108x1180mm，F=0.3m2。
9.管道、閥門均為304不銹鋼材質。
10.冷、熱風機：流量140m3/h,功率1.5KW，風壓16KPa。
11.轉子流量計：冷、熱風流量10-100m3/h。
12.聯想計算機：CPU雙核2.0，2G DDR2內存，硬盤500G，光驅，鼠標，鍵盤，顯示器：19”液晶顯示屏。二年質保。操作系統：中文專業版WINXP 。
七、上位機監控軟件
RS485/232通訊轉換器,MCGS工業組態軟件一套（附64點軟件狗），在線監控軟件一套
八、測控組成
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 實驗設備 教學設備 實訓臺 考核裝置 技能考核 電工電子 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 自控實訓 實驗系統 數控軟件 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 數控機床 職教設備 PLC控制 PLC技術 PLC實驗
1.了解換熱器換熱的原理、認識各種傳熱設備的結構和特點。
2.認識傳熱裝置流程及各傳感檢測的位置、作用，各顯示儀表的作用等。
3.掌握傳熱設備的基本操作、調節方法、了解影響傳熱的主要影響因素。
4.掌握換熱系數k計算方法及意義。
5.了解逆流、順流對換熱效果的影響。
6.了解檔流板的作用及強化傳熱的途徑。
7.包含冷空氣-熱空氣換熱體系，冷空氣-水蒸氣換熱體系。
8.計算機過程控制綜合傳熱操作實訓裝置能正確使用設備、儀表，及時進行設備、儀器、儀表的維護與保養。
9.計算機過程控制綜合傳熱操作實訓裝置能掌握現代信息技術管理能力，應用計算機對現場數據進行采集、監控。
10.了解掌握工業現場生產安全知識。
1.計算機過程控制綜合傳熱操作實訓裝置整體采用工程化布局，兩層布置，一層為主操作區，二層主要為觀察區。
2.實驗風量：10-100m3/h。
3.換熱設備包括：套管、列管、板式、螺旋板式等換熱器。
三、整機參數
計算機過程控制綜合傳熱操作實訓裝置設備尺寸： 3700x2000x3500mm（長x寬x高 ），(可根據實訓場地實際高度2.和場地面積進行調整)，整機采用鋼制噴塑框架，帶兩層操作平臺，一層平面方便安裝、檢修，二層有安全斜梯通上并有護欄、防滑板。
四、電氣系統
標準工業操作臺，內安裝漏電保護空氣開關、電流型漏電保護器充分考慮人身安全保護；同時每一組強電輸出都有旋鈕開關控制，保證設備安全，操作控制便捷；裝有分相指示燈，開關電源等。外型尺寸：1400×800×1300mm(長×寬×高)。
五、公用設施
1.水：實驗用水由現場水龍頭接入蒸發器。
2.電：電壓AC380V，三相四線制（三火線一零線）。需配置1~2個接地點（安全地及信號地）。
六、主要設備
1.換熱器：套管、列管、板式、螺旋板式,均為不銹鋼材質。
2.套管換熱器，換熱面積0.6m2。換熱管長度1500mm。
3.列管換熱器，304不銹鋼，換熱面積1.5m2，Ф159x1000mm。
4.板式換熱器，304不銹鋼，換熱面積1.0m2。
5.螺旋板式換熱器，304不銹鋼，換熱面積1.0m2。
6.蒸汽發生器：304不銹鋼，Ф426x850mm，加熱功率7.5KW。
7.熱空氣加熱器：304不銹鋼，Ф219x1100mm，加熱功率4.5KW。
8.水冷卻器：304不銹鋼，φ108x1180mm，F=0.3m2。
9.管道、閥門均為304不銹鋼材質。
10.冷、熱風機：流量140m3/h,功率1.5KW，風壓16KPa。
11.轉子流量計：冷、熱風流量10-100m3/h。
12.聯想計算機：CPU雙核2.0，2G DDR2內存，硬盤500G，光驅，鼠標，鍵盤，顯示器：19”液晶顯示屏。二年質保。操作系統：中文專業版WINXP 。
七、上位機監控軟件
RS485/232通訊轉換器,MCGS工業組態軟件一套（附64點軟件狗），在線監控軟件一套
八、測控組成
| 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 熱流體進口溫度 | PT100 鉑電阻 | 宇電顯示儀 | 自控 |
| 熱流體出口溫度 | PT100鉑電阻 | 宇電顯示儀 | 自控 |
| 冷流體進口溫度 | PT100鉑電阻 | 宇電顯示儀 | 自控 |
| 冷流體出口溫度 | PT100鉑電阻 | 宇電顯示儀 | 自控 |
| 蒸發器壓力 | 指針壓力表 | 現場顯示 | 無 |
| 蒸發器溫度 | PT100鉑電阻 | 宇電顯示儀 | 電加熱器 |
| 熱空氣溫度 | PT100鉑電阻 | 宇電顯示儀 | 電加熱器 |
| 冷風流量 | 轉子流量計 | 轉子流量計 | 閥門 |
| 熱風流量 | 轉子流量計 | 轉子流量計 | 閥門 |
