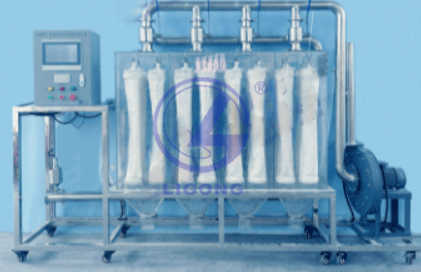

LG-DCCA01型 數據采集氣動反吹袋式除塵器
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、實驗?zāi)康模?/strong>
1.掌握反吹袋式除塵器濾塵機理、粉塵層和表面過濾機理、清灰機理的知識點與計算。
2.理解和認識過濾風速與除塵效率、過濾阻力、清灰性能三者之間的關系，根據粉塵及含塵氣體的性質正確選擇過濾風速。
3.掌握袋式除塵器的除塵效率和壓力損失測定與計算。
4.了解反吹進行清理灰塵的方式和原理，合理確定噴吹周期、時間與壓力。
5.掌握反吹袋式除塵器在工程應用中的適用范圍、設計依據、設計方法、公式計算。
二、技術指標：
1.分室反吹風袋式除塵器設計參數：
① 整套裝置動力為負壓式，過濾方向?yàn)閮?nèi)濾式，分4室，離線清灰。
② 裝置允許含塵質量濃度<1mg/m3；配置6種粉塵。
③ 設計凈過濾風速0.65~1m/min，設計范圍內速度可調；除塵效率＞99%。
④ 過濾風速0.7m/min時，除塵器的壓力損失800～1200Pa。
⑤ 濾袋過濾面積＞5.3m2 ；濾料的阻力系數ξf4.6×107 （m-1）；灰斗壁斜度55°。
⑥ 反吹時間10~20s，，連續運動數次“鼓脹—吸癟—鼓脹—吸癟”。
⑦ 根據布袋二次粉塵層的形成情況調節三通閥順序清灰。
⑧ 按照工程設計要求設計箱體、框架、灰斗、防搭棚板、三通換向閥、風管（進風管、排風管、反吹管）、花板、布袋、壓差系統等部件參數及尺寸，裝置運行滿足以上設計參數要求，標書中提供各部分的設計尺寸與計算過程、裝置實驗壓力損失與過濾風速的關系圖，驗證是否符合。
2.工作電源：電壓AC380V±10%、50Hz，三相五線制，功率≤1050w；安全保護：具有接地保護、漏電保護、過流保護。
6.裝置外形尺寸：2790×520×1890mm。
三、技術參數：
1.袋式除塵器：材質透明有機玻璃板、壁厚10mm、箱體分4室、總尺寸1474mm*376mm*1260mm，底部配防搭棚板。
2.濾袋：材質常溫，數量16個，布袋口配防渦流管。
3.卸除灰塵裝置1套：材質透明有機玻璃管、φ100*80mm、卡盤連接，方便裝卸。
4.粉塵分布器1套，含電機1臺：304不銹鋼、壁厚1.5mm。
5.氣塵混合裝置1套：PP材質混合芯葉管道靜態混合器。
6.濃度檢測口2個、風壓檢測口2個、透明測壓軟管1批。
7.離心通風機1臺：電壓380V、功率0.75KW、轉速2830r/min。
8.變頻器1套：電壓380V，功率750W，控制風機轉矩調節風量大小。
9.T型三通閥：304不銹鋼材質，卡盤式、4個。
10.六種粉塵各0.5Kg。
11.PLC、彩色觸摸式液晶顯示屏、實時記錄歷史數據和實時曲線、數據處理軟件一套。
12、控制屏和框架均為304不銹鋼，結構緊湊，外形美觀，流程簡單，操作方便。
13、裝置外形尺寸：2400×550×1900mm?？蚣転榭梢苿邮皆O(shè)計，帶腳輪及禁錮腳。
★投標時提供數據采集氣動反吹袋式除塵器省級或以上第三方檢測機構出具的檢測報告。
