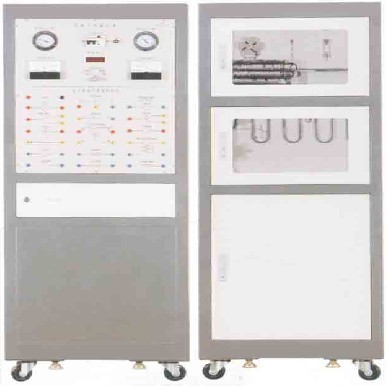

LG-JZL07型 雙門電冰箱綜合實訓考核裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、概述：
LG-JZL07型 雙門電冰箱綜合實訓考核裝置 是為大中專院校的制冷專業、家電維修專業、各技能培訓及國家職業技能鑒定部門開發設計的，該裝置集制冷、電氣控制、故障模擬于一體，產訓裝置全理布局，具有綜合性、直觀性、開放性及應用性很強的教學實訓及考核平臺，讓學生掌握直冷/間冷式電冰箱的結構、原理及特點。
二、特點：
1、實訓裝置直觀展示了直冷／間冷式冰箱的系統結構、工作原理，可以清楚的看到制冷循環系統結構及主要部件的實物，便于教學演示講解及學生對課本知識的理解掌握。此外，管路中設有視液鏡可觀察制冷劑狀態；高壓管路為紅色部分，低壓管路為藍色部分。
2、整套實訓裝置集直冷式、間冷式電冰箱于一體，整個電冰箱系統真實完整，結構清晰、緊湊，與實際冰箱制冷系統、電氣系統一致。同時可滿足對直冷式、間冷式電冰箱實訓的要求。
3、系統采用真實的制冷機組(壓縮機、翅片盤管式蒸發器、鋁復合板吹脹式蒸發器、鋼絲式冷凝器等)
4、裝置設有直冷式／間冷式冰箱電氣控制線路接線區域，可完成不同啟動方式的運行模式，有利于學生將理論應用于實際，并培養學生實際操作動手能力。
5、可設置模擬故障，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故。有利于開展技能鑒定、考核工作。
三、技術參數：
1、輸入電源：單相三線AC220V±10％ 0Hz
2、裝置容量：<0．2KVA
3、外形尺寸：600×600×1700mm
4、制冷劑類型：R12
5、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
四、故障說明
門燈開路
復合門開關公共端開路
風扇電機開路
門開關開路
補償開關開路
化霜溫控器開路
WDF溫控器H-L兩端開路
WDF溫控器L-C兩端開路
WPF溫控器L-C兩端開路
化霜時間繼電器BW-BK兩端開路
化霜溫度保險絲開路
補償電熱絲開路
化霜電熱管開路
保護繼電器開路
PTC啟動器開路
重錘啟動器啟動觸點脫落
壓縮機啟動繞組1-2兩端開路
壓縮機運行繞組1-3兩端開路
系統臟堵
系統冰箱
五、實訓項目：
1.用工具的操作
2.冷系統管件焊接
3.制冷系統試壓及檢漏
4.制冷系統抽真空及充注制冷劑
5.電冰箱電氣線路器件的認識和測量
6.直冷式電冰箱電氣控制線路接線及系統運行
7.間冷式電冰箱電氣控制線路接線及系統運行
8.直冷式電冰箱維修實訓及故障分析
9.間冷式電冰箱維修產訓及故障分析
