CLG-N07型 多媒體智能控制《機械基礎》示教陳列柜
品牌：理工偉業 咨詢電話：010-82827827 82827835
本設備是根據大中專院校、職業學校的教學大綱設計的機械陳列柜，《機械基礎》電化教學設備。陳列柜共分十個柜和一個電腦控制臺，進行多媒體聲控同步解說演示。由PC機電腦控制順序或任選運行每個柜模型動作，同時電腦播放圖像或三維動畫同步模型動作。
模型采用鼠標或電腦遙控器任意選擇進行演示，模型材料采用進口有機板和硬聚氯制作而成，板面附有圖表和文字說明制作在上面。演示形象逼真，運行可靠，工藝美觀，使用本陳列柜可提高教學效果，節約學時是一套現代化集多媒體動畫功能為一體化的機械課程教學實用設備。
一、主要特點：

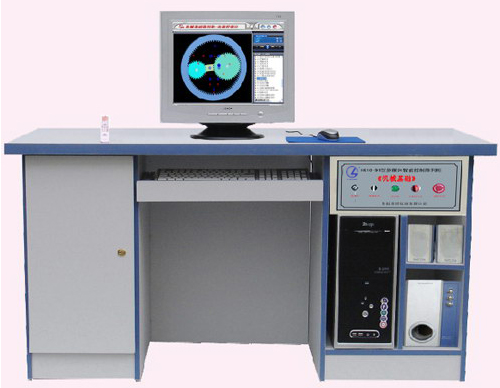

1、控制臺配置：控制仿真軟件（含91件動畫及語音講解功能）、硬件各一套；P4電腦主機1臺，17寸顯示器1臺，電腦桌1張、喇叭1對、電腦攻放1臺，電腦遙控器1只。
2、控制軟件：采用理工陳列柜專用播放軟件，實現聲音、圖像、模型同步動作，采用多種播放方案（如下一首、上一首、停止等）；也可實現任選和順序動作。
3、控制方式：采用鼠標、鍵盤或電腦遙控器。
4、所有模型均采用二維/三維動畫圖象配合陳列柜上的內容在電腦上演示。同時配合聲音解說，生動形象。
5、控制動作過程：按遙控器上的數字鍵或用鼠標在理工控制仿真軟件上直接選中某號模型，按確認后，陳列柜上對應該號碼的機構就開始動作運轉，同時電腦控制仿真軟件上也開始播放此模型動畫圖像，并且用語音講解此機構的特點及功能，講解完畢后等待下一步動作。
陳列柜尺寸：1250×430×1780ｍｍ，陳列柜上下柜整體采用彩色塑鋼制作，造型美觀，堅固耐用。

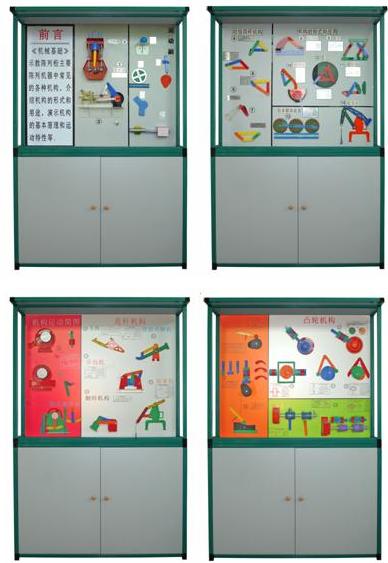

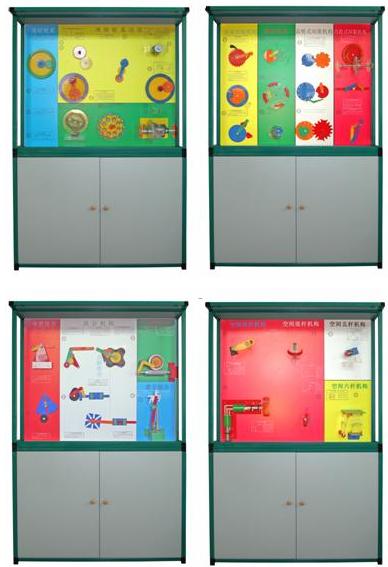

二、《機械基礎》陳列柜各柜內容如下：
|
序號 |
名稱 |
陳 列 柜 內 容 |
|
第一柜 |
機器與機構 |
1、內燃機2、蒸汽機3、縫紉機 運動副（球面副、滾動副、凸輪副、轉動副、螺旋副、移動副） |
|
第二柜 |
鉸鏈四桿機構的形式與應用 |
4、鉸鏈四桿機構5、雙曲柄機構6、雙搖桿機構A 7、雙搖桿機構B 8、剪刀機9、粉篩機10、攪拌機11、破碎機12、雷達府抑角度裝置13、機車聯動裝置14、起重機 |
|
第三柜 |
平面連桿機構 |
15、曲柄滑塊機構16、偏心輪機構17、自動送料裝置18、雙滑塊機構19、正弦機構曲柄20、搖塊機構21、轉動導桿機構22、抽水機牛頭刨床23、擺動導桿機構24、自翻卸料的擺動滑塊機構 |
|
第四柜 |
凸輪機構的形式 |
25、盤形凸輪機構26、移動凸輪機構27、內燃機氣閥機構28、搗碎機機構29、送書機構30、圓柱凸輪機構、圓錐凸輪機構31、等徑凸輪32、雙弧槽凸輪 |
|
第五柜 |
機械傳動的各種形式 |
33、平型帶傳動34、三角帶傳動35、圓形帶傳動36、同步齒形帶傳動37、鏈傳動38、滾珠螺旋傳動 、六種螺紋39、齒輪齒條傳動40、正齒輪傳動41、斜齒輪傳動42、圓錐齒輪傳動43、內嚙合齒輪傳動44、蝸輪蝸桿傳動 |
|
第六柜 |
齒輪的基本性質 |
45、漸開線齒輪各部分名稱、正確嚙合條件46、漸開線的形成47、擺線形成48、漸開線齒輪的基本參數 |
|
第七柜 |
輪系的基本性質 |
49、定軸輪系50、周轉輪系51、差動輪系52、行星輪系53、獲得大傳動比54、實驗特定的運動A55、實驗特定的運動B56、三星輪變向機構57、旋輪線58、用于傳動59、運動分解A60、運動分解B61、諧波齒輪減速器62、擺線針輪行星減速器 |
|
第八柜 |
間歇運動機構類型 |
63、棘輪機構64、雙動式棘輪機構65、雙向式棘輪機構66、槽輪機構67、內嚙合槽輪機構68、球面槽輪機構69、單齒輪式間歇機構70、漸開線不完全齒輪機構71、不等速星輪機構72空間間歇機構73、停歇導桿機構74、齒條式移動間歇機構 |
|
第九柜 |
液壓傳動原理應用 |
75、液壓千斤頂76、轉子泵77、徑向柱塞泵78、徑向雙作用鋼球元件79、軸向柱塞泵80、單作用式葉片泵81、限壓式葉片泵82、空心雙出桿液壓缸83、實心雙出桿液壓缸84、實心單出桿液壓缸85齒輪泵 |
|
第十柜 |
液壓元件類型形式 |
86、單向閥3種87、手動換向閥88、二、三位四通電磁換向閥89、先導式溢流閥、直動式順序閥90、單向行程節流閥91、滑閥式壓力繼電器 |
|
所有模型均采用二維/三維動畫圖象配合陳列柜上的內容在PC機上演示。同時配合聲音解說，生動形象。液壓采用二維/三維動畫仿真圖形進行原理功能演示，生動形象地體現了液壓傳動過程。 |
||
