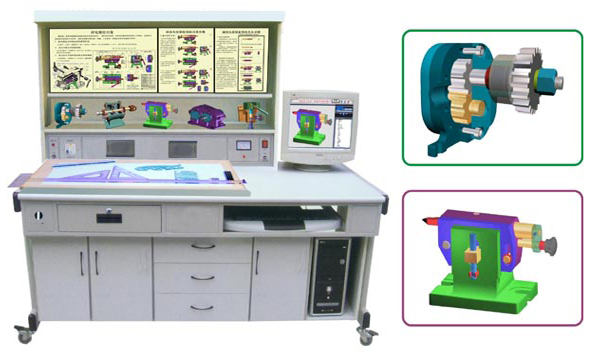

LG-FZ07B型 機械制圖多媒體三維測繪設計實訓裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、概 述
本公司首創研制開發，在國內處領先地位的集設計、測繪、創新于一體的LG-FZ07B型 機械制圖多媒體三維測繪設計實訓裝置，適用于《技術制圖》、《機械制圖》、《工程制圖》等課程。《機械制圖》是高職高專機械類專業學生必修的一門專業技術基礎課。LG-FZ07B型 機械制圖多媒體三維測繪設計實訓裝置是培養學生正確識讀和繪制機械圖樣，增強學生工程基礎能力，實踐性較強的應用型設備。同時，借助于計算機圖形學技術和多媒體技術，采用機械制圖多媒體軟件用電腦演示三維動態模型，加強直觀性教學，做到教學內容直觀形象，,提高學習興趣、降低學習難度。實訓裝置還采用繪圖板來畫圖，制圖板的上下升降采用電動控制；實訓裝置采用40件模型和40塊模塊板說明供學生使用；模型和模塊板可隨課程內容需要進行更換操作。
二、產品特點
1、實驗臺配置市場主流計算機一套。
2、利用多媒體軟件界面，用三維動畫生動演示模型、使學生實現理論與實際的緊密結合。
3、利用模塊板文字圖板說明文件，指導學生獨立分析模型形狀，培養看圖識圖分析能力。
4、利用實物模型讓學生深入了解模型結構，增加學生設計與分析課程內容，培養學生的創新意識。
5、實驗裝置采用40件模型和40塊模塊板，各模塊圖文并茂，內容生動，方便學生參考學習。
6、本裝置采用組件式結構，更換模塊板和模型便捷，如需擴展功能或開發新實驗，只需添加模塊板和模型即可，永不淘汰。
三、本機械制圖實訓裝置的任務
1、培養繪制工程圖樣的能力。
2、培養計算機繪制工程圖樣的能力。
3培養閱讀工程圖樣的能力。
4、培養徒手繪畫草圖的能力。
5、培養對三維空間邏輯思維和形象思維能力。
四、主要技術參數
1、工作電源：單相220V交流電源。
2、結構：實驗臺為鐵質鈑金噴塑結構，堅固耐用。
3、工作環境：溫度-10°-+40℃。
4、整機功耗：＜1KW
5、實驗臺外形尺寸：1600×750×1750mm
五、實驗臺內容配置
|
序號
|
名稱
|
數量
|
備注
|
|
1
|
頂尖座裝配
|
1件
|
用三維動畫來演示模型，方便學生繪制圖形
|
|
2
|
齒輪油泵裝配
|
1件
|
|
|
3
|
減速器裝配
|
1件
|
|
|
4
|
手動滑油泵裝配
|
1件
|
|
|
5
|
組合體疊加
|
1件
|
|
|
6
|
組合體讀圖方法
|
1件
|
|
|
7
|
組合體接頭切割
|
1件
|
|
|
8
|
組合體切割
|
1件
|
|
|
9
|
組合體線面分析法
|
1件
|
|
|
10
|
組合體形體分析法1
|
1件
|
|
|
11
|
組合體形體分析法2
|
1件
|
|
|
12
|
組合體軸承蓋
|
1件
|
|
|
13
|
組合體軸承座
|
1件
|
|
|
14
|
蝸輪箱1
|
1件
|
|
|
15
|
蝸輪箱2
|
1件
|
|
|
16
|
蝸輪箱體
|
1件
|
|
|
17
|
閥體
|
1件
|
|
|
18
|
夾具體
|
1件
|
|
|
19
|
軸1
|
1件
|
|
|
20
|
軸2
|
1件
|
|
|
21
|
套筒
|
1件
|
|
|
22
|
主軸
|
1件
|
|
|
23
|
支架
|
1件
|
|
|
24
|
減速箱體
|
1件
|
|
|
25
|
槽配合
|
1件
|
|
|
26
|
拔叉
|
1件
|
|
|
27
|
箱體
|
1件
|
|
|
28
|
端蓋
|
1件
|
|
|
29
|
板蓋
|
1件
|
|
|
30
|
半剖1
|
1件
|
|
|
31
|
半剖2
|
1件
|
|
|
32
|
復合剖
|
1件
|
|
|
33
|
階梯剖
|
1件
|
|
|
34
|
局部剖
|
1件
|
|
|
35
|
全剖
|
1件
|
|
|
36
|
連桿
|
1件
|
|
|
37
|
斜剖
|
1件
|
|
|
38
|
旋轉剖
|
1件
|
|
|
39
|
斷面剖1
|
1件
|
|
|
40
|
斷面剖2
|
1件
|
|
|
41
|
一號繪圖板、90cm丁字尺、繪圖儀器一盒5件、曲線板、三棱比例尺、不銹鋼多用擦圖片、多功能模塊、三角板一副、繪圖鉛筆1套5支、繪橡皮擦
|
1套
|
各1件
|
|
42
|
多媒體機械制圖軟件內容：40件模型三維動畫；丁字尺的使用；丁字尺和三角板組合使用方法；曲線板的使用；鉛筆的使用；分錐的使用；圖紙幅面、圖線、字體、尺寸標注；幾何作圖等。
|
1套
|
軟件用三維動畫來演示模型；用動畫語音來講解繪圖工具的使用方法和作圖標準。
|
