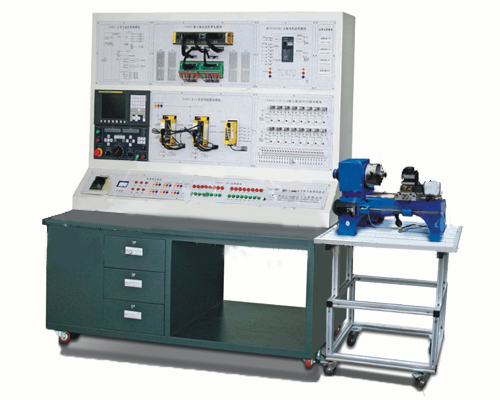

LGJ-SC01型 數控車床故障診斷與維修實驗臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
LGJ-SC01 數控車床故障診斷與維修實驗臺是為了滿足學生學習數控編程、數控加工、數控系統檢測與維修為目的,而專門開發的一套實用型的數控實訓臺。系統主要由數控加工部分、數控故障檢測部分等二部分組成?？梢允箤W(xué)生掌握數控車床控制系統的控制原理、CNC系統編程、車床電器安裝及調試、數控系統故障診斷與維修、零件編程及實時加工等多項實驗內容。操作貼近于工業數控車床。另外,本系統可根據課程要求,完成相關的課程設計或畢業設計。
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 實驗設備 教學設備 實訓臺 考核裝置 技能考核 電工電子 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 自控實訓 實驗系統 數控軟件 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 數控機床 職教設備 PLC控制 PLC技術 PLC實驗
一、主要配置系統
1.數控系統（可選）
2.電氣控制與故障檢測系統;
3.I/O模塊信號控制系統
4.主軸變頻調速控制系統
5.伺服驅動控制系統;(可配置步進驅動)
6.實驗臺(迷你型數控車床)
二、主要實驗項目
1、數控系統操作編程與故障排除實驗
2、主軸變頻調試與故障診斷實驗
3、伺服驅動的控制與故障診斷實驗
4、變頻系統的控制與故障診斷實驗
5、刀架系統的控制與故障診斷實驗
6、數控電氣控制設計與故障檢測實驗
7、數控系統輸入輸出接口配置及模擬運行實驗
8、數控電氣接口板設計與制作實驗
9、冷卻系統的控制與故障檢測培訓
10、二軸控制系統故障檢查和排除訓練
11、機床傳感器接線、維修和故障排除訓練
12、伺服系統的硬件設計
13、滾珠絲杠機械設計
14、直線滑軌機械設計
15, PLC編程與應用
16、低壓電氣元件的原理、性能及接線
17、數控系統的調試與參數設置等
18、零件加工、模擬及實際操作加工
三、技術參數
1.床身上*大工件回轉直徑: 150mm
2.床身上*大車削直徑: 50mm
3.*大工件長度: 100mm
4.X軸行程: 150mm
5.Z軸行程: 240mn
6.X、Z軸控制分辨率: 0.001mm
7.主軸孔莫氏維度: M.T.5
8.主軸外端椎體錐度: D4
9.主軸轉速(無極) : 100-1500rpm
10.主軸通孔直徑: 25mm
11.工作電源:三相380VAC±10%, 50Hz
12.主軸電機: 370W
13.變頻器: 0.75KW變頻器
14.刀架:四工位電動刀架(可選六工位)配刀具
15.工作環境: <=90% (40℃)
16.直流電源: 24VDC±10%, 2A
17.安全保護:本實驗臺所有電器元件均通過國家相關的安全標準,電路系統帶有過載保護、短路保護、漏電保護等保護功能,外部插線均采用具有高絕緣性能且?guī)ёo(hù)套插座的安全試驗快插導線
