LGS-P02型 PLC控制與組態技術實訓裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、主要設備及技術參數:
1.交流電源：三相五線 AC 380 V±10% 50Hz；
2.溫度：-10～50℃；環境濕度：≤90％無水珠凝結；
3.實訓桌:
3.1外形尺寸：長×寬×高：不小于1200mm×800mm×1800mm；
3.2功能：鋁合金導軌式，滿足一體化教學需求，綜合課桌和實驗臺雙重功能，元器件裝卸要靈活方便。
3.3安全保護措施：具有接地保護、漏電保護功能，安全性符合國家標準GB 19517-2009。
3.4.電源：三相電源總開關（帶漏電和短路保護）1個、電源由啟動、停止、急停3只開關控制，熔斷器3只、單相電源插座2個，安全插座5個,急停按鈕1只。系統容量設計為1.5-2kVA。
3.5.數顯三相電力儀表1只
(1)輸入：三相三線（3P3L）、三相四線（3P4L）
(2)額定值： AC220V/AC380V
(3)測量：三相電壓、電流、有功功率、無功功率、功率因數、電網頻率、有功電能、無功電能
(4)計量：正反向有功電能，感性容性無功電能
(5)顯示：液晶顯示，可視度高
(6)通訊：RS485通訊，MODBUS-RTU協議
3.6.直流電源：電源DC24 V/6 A、DC12 V/2 A各一組；
4.觸摸屏：（KTP700 Basic PN）：
按鍵+觸摸操作，7寸TFT真彩液晶屏，64K色，集成Profinet接口，背光平均無故障時間：20000小時。用戶可用內存：10MB以上，配方內存：256KB，帶報警緩沖區；帶有PROFINET接口，可與PLC、變頻器進行以太網通信；
5.PLC模塊：西門子S7-300 CPU314C-2DP/PN
1）24VDC供電，48KB內存，
2）帶PROFIBUS-DP主從接口, PROFINET IO控制器/ 智能設備接口;
3）MMC存儲卡64K字節，
4）集成24路數字量輸入/16路數字量輸出，4路模擬量輸入/2路模擬量輸出，
5）6路高速計數器，1路PT100、PID、計數器、PWM脈沖輸出、頻率測量、一軸定位等功能；
6)PLC主機編程線纜。
7.變頻器（G120 0.55KW）
1）功率模塊：（PM240-2 0.55KW）
電源電壓3AC 380-480V ±10%，輸出電壓3AC 0-380V。輸入頻率：50-60HZ,輸出頻率0-650HZ。防護等級IP20,無濾波器，內含制動單元。LO基本負載功率0.55KW,LO基本負載輸入電流2.3A,LO基本負載輸出電流1.7A。HO基本負載功率0.37KW,HO基本負載輸入電流2.0A,HO基本負載輸出電流1.3A
2）控制單元PN （CU250S-2 PN,）
工作電壓由功率模塊供電或者外供24V直流電源供電，電源和控制端子是電氣隔離的。功耗5.0W加上輸出電壓的功率。輸出電壓：24V輸出 18V-28.8V,最大100mA,10V輸出9.5V-10.5V最大10mA。設定值分辨率0.01HZ。7路數字量輸入，3路繼電器輸出，2路模擬量輸入以及2路模擬量輸出。含PROFINET通訊接口，可與PLC進行以太網通訊。
3）基本操作面板（BOP-2 6SL3255-0AA00-4CA1）
配備兩行屏及菜單導航功能，使標準型驅動的調試簡化。其可同時顯示參數、參數值及參數過濾，從而使驅動的基本調試更為簡便，且多數情形下無需使用打印的參數列表。
8.繼電器-接觸器控制部分（采用正泰元件）
1）電源開關，DZ47LE-32，3P數量1個；DZ47LE-32，2單相兩極漏保，數量1個； 2）CJX2-0910，9A，線圈AC220V，3對常開主觸點，2對輔助常開，2對輔助常閉，數量4個
3）MY2N-GS中間繼電器，線圈DC24V，4常開4常閉，數量4個；
4）熱繼電器，NR2-25，電流范圍：0.25A-0.4A（與負載電機匹配），數量3個；
5）平頭按鈕，1常開1常閉紅、黑、綠、藍φ22mm，數量4個；急停按鈕，紅色5A,AC380V,2常開2常閉φ22mm蘑菇頭，數量1個；選擇開關φ22mm 3檔 2個；指示燈紅、綠、藍φ22mm，數量6個；
6）直通式接線端子H2519 36位，由此端子轉接至護套插線座；
7）中繼端子臺25P 1塊;
8）安裝網孔板1塊，外形尺寸：633mm×503mm×33mm
9.可調電源:
1)直流電壓：0～10V可調輸出；直流電流：4～20mA可調輸出
10.模擬量指示
30V數字電壓表1只、500mA數字電流表1只
12.電機：三相380 V/180W/Y/△ 3臺
13.產品配套光盤1套

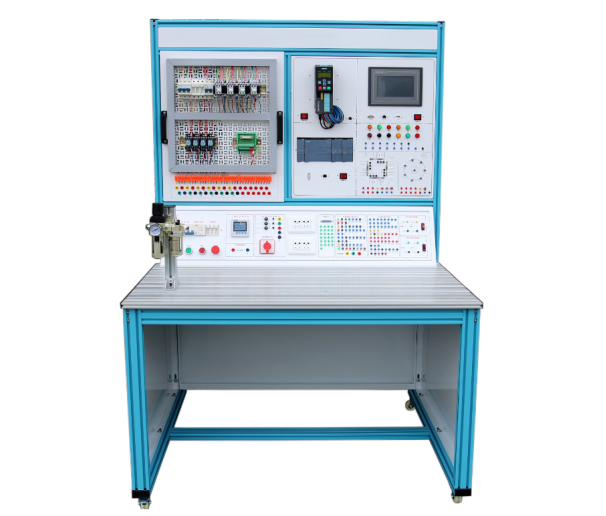

參考設備圖片
二、實訓項目
（一）PLC、變頻器綜合應用技能實訓
1、變頻器功能參數設置與操作
2、變頻器報警與保護功能
3、外部端子點動控制
4、變頻器控制電機正反轉
5、多段速度選擇變頻調速
6、變頻器無級調速
7、基于外部模擬量（電壓/電流）控制方式的變頻調速
8、瞬時停電啟動控制
9、PLC控制變頻器外部端子的電機正反轉
10、基于PLC數字量控制方式的多段速
11、基于PLC通信方式的變頻器開環調速
（二）觸摸屏實驗題目
1、指示燈對象實驗
2、開關對象實驗
3、數據顯示實驗
4、數據輸入實驗
5、棒圖對象實驗
6、對象實驗
7、移動元件對象實驗
8、異常報警對象實驗
9、靜態顯示實驗
10、表針控件對象實驗
11、觸摸屏控制的三相鼠籠異步電機變頻調速控制
12、基于觸摸屏PLC通信方式的變頻器開環調速
13、基于觸摸屏PLC控制的三相異步電動機Y/△啟動控制
（三）電氣控制電路的安裝和PLC程序編寫項目：
1、PLC 控制電動機點動和自鎖控制
2、PLC 控制電動機順序控制
3、PLC 控制電動機星/三角啟動自動控制
（四）網絡通訊實驗
1、基于PROFINET現場總線觸摸屏S7-300PLC通訊實驗
2、基于PROFINET現場總線觸摸屏S7-300PLC變頻器通訊調速實驗
3、基于PROFINET現場總線S7-300模擬量讀取與輸出
