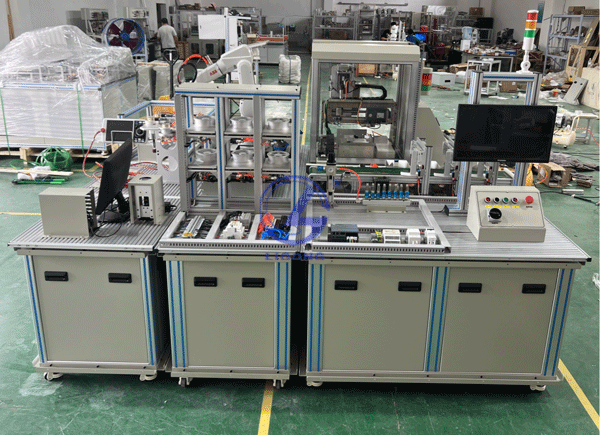

LG-ISFTP04型 智能制造設備技術應用平臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、裝置概述
智能制造設備技術應用平臺可用于機電設備類、電氣類、自動化類、智能控制類、智能制造裝備類、智能制造類、機械設計類等專業教學、實訓考核、二次開發，同時也可用于智能線運行與維護、集成與應用相關證書的培訓與考核。
智能制造設備技術應用平臺主要包含工業機器人、數控機床模擬加工、立體倉庫工作站、裝配與檢測工作站、視覺檢測、電氣控制系統裝配臺及相關工具和教學資源等組成。
二、實驗實訓項目
智能線中各種元器件及設備的識別；
智能線使用功能、工作原理；
各種工器具的使用；
智能線部件的安裝、鋪設、連接各元器件、線纜和網絡及檢查；
智能線中的傳感器、電機、變頻器、網絡基本參數進行設置；
智能線基本功能的檢測；
智能線單站設備進行手動操作；
智能線巡檢管理；
智能線機械、電氣、網絡、軟件進行日常點檢及維護管理。
根據工藝要求對電機、變頻器參數進行優化；
對工業相機、RFID、工控軟件參數進行修改設置；
根據生產要求，對智能線進行正確停復役操作；
對智能線進行單機操作和控制；
根據工藝對設備機械、電氣系統進行調整；
PLC、人機界面、視覺系統、RFID 程序編寫；
根據任務要求編寫智能線運行程序；
編制機械、電氣設備的維護保養管理制度和點巡檢管理制度；
用工量具查故、排故；
工控軟件安裝，并能對工控軟件參數進行調整。
根據生產要求，通過人機交互界面熟練操作控制整線設備運行；
根據生產工況，分析調整生產流程，提高生產效率；
根據制定設備運行維護相關手冊，對智能線進行管理；
根據生產工藝的變化和技術發展，優化或升級改造智能線，能編制相關程序，優化機械、電氣設備、運行參數等。
智能線的機械設備、傳感器、視覺系統、 PLC、傳感器、氣動和伺服電機進行選型；
PLC 和人機交互界面基本的操作和編程；
智能線機械、電氣設備、線纜和網絡的安裝與調試；
智能線進行安全確認和檢查。
智能線系統方案設計、原理圖繪制；
智能線集成系統進行分析及優化；
智能線電氣相關系統進行設計，編寫通訊程序，編寫PLC綜合程序及視覺系統程序；
智能線聯機調試以及故障排除維修。
智能線集成系統案例分析；
根據生產過程存在問題對智能線進行改造；
根據智能線要求對視覺系統、RFID 系統、伺服控制系統、系統整體電氣控制等進行設計；
根據智能線的工藝流程進行機器人、視覺系統、RFID 系統和伺服控制系統進行綜合編程；
根據任務要求對智能線進行聯調，并對聯調過程發現的問題，進行整改和優化，確保智能線安全、可靠、經濟運行。
工業機器人示教單元使用
工業機器人基本指令操作與位置點設置
工業機器人軟件使用
工業機器人工件的跟蹤抓取
工業機器人調試
六軸機器人程序編寫
六軸機器人位置運算實訓
六軸機器人位置變量使用實訓
六軸機器人與PLC I/O通訊實訓
網絡IO監控機器人工作狀態
數控系統編程
機床機械部分裝調
三、技術參數
輸入電源：AC380V±10% 50HZ
輸入功率：≤6 kw
工作環境：
溫度： -10℃～+40℃
相對濕度：≤90%（+20℃）
海拔高度：≤4000m
安全保護措施：具有急停按鈕，漏電保護，過壓過電流保護，過熱保護，接地保護，所有材質均符合環保標準。
四、設備配套清單
|
單元 |
配置名稱 |
參數 |
數量 |
單位 |
|
（一）執行單元 |
1、工業機器人 |
（1）串聯6關節且本體防護等級不小于IP40； |
2 |
套 |
|
2、工具快換模塊 |
（1）針對多關節機器人設計，使氣管、信號確認線一次性自動裝卸； |
2 |
套 |
|
|
3、平移滑臺 |
（1）有效工作行程 700mm，有效負載重量 50kg ，額定運行速度 15mm/s； |
2 |
套 |
|
|
4、PLC 控制器 |
（1）工作存儲器 75KB，裝載存儲器 2MB，保持性存儲器 10KB； |
2 |
套 |
|
|
遠程 IO 模塊 |
（1）支持 ProfiNet 總線通訊； |
2 |
套 |
|
|
工作臺 |
（1）鋁合金型材結構，工作臺式設計，臺面可安 裝功能模塊，底部柜體內可安裝電氣設備； |
2 |
套 |
|
|
（二）模擬加工單元 |
1、數控機床 |
（1）典型三軸立式銑床結構，加工臺面不動，主軸可實現 XYZ 三軸加工運動； |
2 |
套 |
|
模擬刀庫 |
模擬刀庫采用虛擬化設計，由顯示屏顯示當 前使用刀具信息和刀庫工作狀態；顯示屏尺寸 9 英寸， TFT 真彩 液晶屏， 64K 色，分辨率 800×480，背光平均無故障時間 20000 小時，可用內存 10MB，支持 ProfiNet 通訊；側面配裝有數控機 床工作指示燈，可指示當前工作狀態。 |
2 |
件 |
|
|
數控系統 |
采用廣數GSK980數控系統，性能穩定，10.4 英寸 TFT 彩色顯示屏，具備 銑削工藝，進給軸具備進給平滑控制、力矩前饋控制功能、支持 各軸自動優化和軌跡插補功能；插補軸數最大4軸，支持直線插補、圓弧插補、螺旋線插補、精優曲面功能、高速高精設定、程序段預讀功能、壓縮器功能；具備刀具管理功能，支持刀具質量、刀具壽命檢測功能， 帶替換刀具管理功能； 具備通訊接口，可將數控系統中的運行數據傳輸?shù)?MES 軟件中；提供手輪對各軸手動操作。 |
2 |
套 |
|
|
（三）打磨單元 |
打磨工位 |
鋁合金框架結構，可穩定支撐零件加工；四爪夾具由氣動驅動，可對零件輪轂位置進行穩定夾持，自動對心 定位；底部配有傳感器可檢測當前工位是否存有零件。 |
2 |
個 |
|
旋轉工位 |
鋁合金框架結構，可穩定支撐零件加工；四 爪夾具由氣動驅動，可對零件輪輞內圈進行穩定夾持，自動對心 定位；底部配有傳感器可檢測當前工位是否存有零件；旋轉氣缸 可帶動旋轉工位整體 180°旋轉，實現零件沿軸線旋轉。 |
2 |
個 |
|
|
翻轉工裝 |
雙指夾具對零件輪輞外圈穩定夾持，自動對 心定位，翻轉過程無位移；旋轉氣缸可驅動雙指夾具實現所夾持 的零件在打磨工位和旋轉工位間翻轉；升降氣缸可實現翻轉后的 零件在小距離內垂直放入取出工位，確保定位準確。 |
2 |
個 |
|
|
吹屑工位 |
不銹鋼材質，兩側布置了吹氣口，可將打磨 后粘附在零件表面上的碎屑清除。 |
2 |
個 |
|
|
（四）視覺系統檢測單元 |
視覺系統 |
采用不小于 30W 像素 CCD 相機，彩色，電 子快門；控制器為箱型； 動作模式包括標準模式、倍速多通道輸 入、不間斷調整；支持 128 場景數；利用流程編輯功能制作處理 流程；支持 Ethernet 通信，采用無協議(TCP/UDP)；在工作臺 臺面上布置有網絡通信接口，方便接線。配套漫反射環形光源， 白色，明亮度可調節；光源配有保護支架，可有效防止零件掉落 損壞光源；配套視覺系統顯示器和操作用鼠標。 |
2 |
套 |
|
（五）分揀單元 |
傳送帶 |
調速電機驅動， 配套 1:18 減速比減速器， 采用 變頻器驅動；傳送帶起始端配有傳感器， 可檢測當前位置是否有 零件。 |
2 |
件 |
|
分揀機構 |
分揀機構配有傳感器，可檢測當前分揀機構 前是否有零件；利用垂直氣缸可實現阻擋片升降，將零件攔截在 指定分揀機構前； 利用推動氣缸可實現將零件推入指定分揀工位。 |
6 |
個 |
|
|
分揀工位 |
分揀工位末端配有傳感器，可檢測當前分揀 工位是否存有零件；分揀工位末端為 V 型頂塊，可配合頂緊氣缸對零件精確定位；每個分揀工位均有明確標號。 |
6 |
個 |
|
|
（六）倉儲單元 |
立體倉庫 |
雙層共 6 倉位，采用鋁型材作為結構支撐； 每個倉位可存儲 1 個輪轂零件；倉位托盤可由氣動推桿驅動推出 縮回；倉位托盤底部設置有傳感器可檢測當前倉位是否存有零件 ；每個倉位具有紅綠指示燈表明當前倉位倉儲狀態，并有明確標 識倉位編號。 |
2 |
個 |
|
輪轂零件 |
鋁合金材質，五幅輪轂縮比零件；正面設計 有可更換的數控加工耗材安裝板，直徑 37mm，厚度 8mm，塑料材 質；零件正面、反面均設計有定位槽、視覺檢測區域、打磨加工區域和二維碼標簽位置。 |
12 |
件 |
|
|
（七）工具單元 |
輪輞外圈夾爪 |
（1）兩指夾爪，氣動驅動，自動定心，可 針對零件輪輞外圈位置穩定夾持； |
2 |
個 |
|
吸盤夾爪 |
（1）五位吸盤工具，可對零件輪輻的正面、反 面表面穩定拾取； |
2 |
個 |
|
|
端面打磨工具 |
（1）電動打磨工具，配有端面打磨頭，可對零件表面進行打磨加工； |
2 |
個 |
|
|
側面打磨工具 |
（1）電動打磨工具，配有側面打磨頭，可對零件表面進行打磨加工； |
2 |
個 |
|
|
工具支架 |
（1）鋁合金結構，可穩定支撐并定位所有工具； |
2 |
個 |
|
|
示教器支架 |
與工業機器人示教器配套，可穩定安放，不易滑落；配套線纜懸掛支架，方便線纜收放。 |
2 |
個 |
|
|
（八）總控單元 |
PLC 控制器 |
工作存儲器 75KB，裝載存儲器 2MB，保持 性存儲器 10KB；本體集成 I/O，數字量 8 點輸入/6 點輸出， 模擬 量 2 路輸入； 具備 1 個以太網通信端口， 支持 PROFINET 通信； 實 數數學運算執行速度 2.3μs/指令，布爾運算執行速度 0.08 μs/ 指令。 |
4 |
個 |
|
交換機 |
支持網絡標準 IEEE802.3、IEEE802.3u、IEEE802.3x；8個10/100/1000Mbps 自適應 RJ45 端口；全鋼材殼 體，強勁散熱性能保證機器穩定運行。 |
2 |
個 |
|
|
操作面板 |
提供1個總電源輸入開關，可控制輸入電源的開啟關閉；提供1個電源模塊急停按鈕，可切斷總控單元電源模塊向其他單元模塊的供電；提供4個自定義功能按鈕，1個自復位綠色燈按鈕，1個自復位紅色燈按鈕，1個自保持綠色燈按鈕，1個自保持紅色燈按鈕。 |
2 |
套 |
|
|
顯示終端 |
屏幕尺寸大于 20 英寸；屏幕分辨率高清；屏 幕比例 16:9；視頻接口 HDMI1.4。 |
2 |
個 |
|
|
電源模塊 |
輸入電源為三相五線制， AC380V，50Hz，15kW，重載連接器插頭，接線安全防觸電；執行單元輸出電源為單相 三線制，AC 220V，50Hz，7kW，重載連接器插頭，接線安全防觸 電，配空氣開關和指示燈。 |
2 |
個 |
|
|
氣泵 |
功率 600W，排氣量 118L/min，最大壓力 8bar，儲氣罐24L；提供8路氣路供氣接口，每路空氣接口可單獨開啟關閉。 |
1 |
個 |
|
|
計算機 |
聯想M460 CPU:I5 12400 內存8G、硬盤1T、顯示器22寸 |
2 |
套 |
