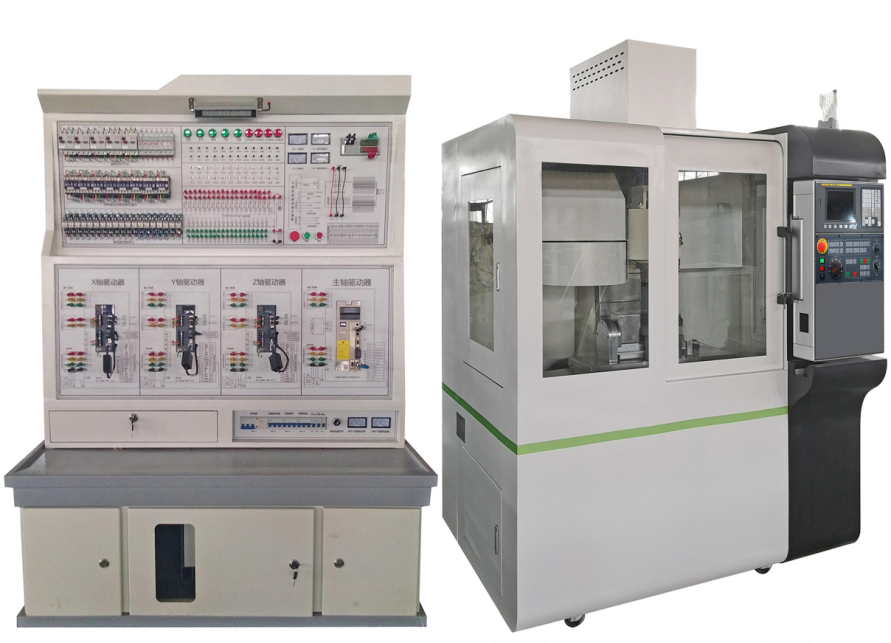

數控加工中心裝調實訓系統（配實物加工中心）
一、產品概述
LGF-7120型 數控加工中心裝調實訓系統（配實物加工中心）是專門為職業學校、職業教育培訓機構研制的加工中心裝調維修實訓系統，根據機電類行業中數控機床維修技術的特點，并結合數控機床裝調維修工的技能鑒定要求，對數控機床電氣控制及機械傳動進行研究，針對實訓教學活動進行了專門設計，包含了數控系統應用、PLC控制、主軸伺服驅動控制、傳感器檢測、伺服驅動控制、低壓電氣控制、機械傳動等技術，強化了學生對數控機床的安裝、接線、調試、故障診斷與維修等綜合能力，適合機電類相關專業的教學和培訓，也適合數控機床裝調維修工、銑工等工種的考核與鑒定。
二、產品特點
1．產品依據數控機床裝調維修工職業及崗位的技能要求，結合數控機床維修技術領域的特點，能讓學生在較為真實的環境中進行訓練，以鍛煉學生的職業能力，提高職業素養。
2．以實際工作任務為載體，根據工作任務開展過程中的特點劃分實施環節，分系統設計、電氣安裝與連接、機械裝配與調整、機電聯調與故障排除、機床精度檢測與補償、機床試加工等幾個真實工作過程的職業實踐活動，再現典型數控機床電氣控制及機械傳動的學習領域情境，著重培養學生對數控機床的機械裝調、電器安裝接線、機電聯調、故障檢測與維修、數控機床維護等綜合能力。
3．與實際應用技術相結合，包含數控系統應用、PLC控制、主軸伺服驅動控制、傳感器檢測、伺服驅動控制、低壓電氣控制、機械傳動等技術，培訓學生對數控機床裝調的基本工具和量具的使用能力，強化學生對數控機床的安裝、接線、調試、故障診斷與維修等綜合能力。
4、數控銑床智能考核系統功能：可設置數控機床16項電氣故障?？己讼到y(tǒng)采用智能考核的方式，并具有聯網的功能。故障可通過計算機設置，也可在智能考核終端上設置。學生對故障現象進行分析，在考核終端上輸入相應的故障代碼進行故障排除，多臺設備可通過無線網絡和上位機進行聯網，對教師登錄、學生考試、故障題庫、分別設置集中管理。并能對考試結果進行分析評估、存檔、打印。
5、根據教學和實訓安全規定要求，數控加工中心需具備教育學生安全操作的功能，提供機械實訓安全教育虛擬仿真軟件務器端，也可在本地環境使用，軟件采用三維漫游的形式，可通過鍵盤控制移動，鼠標控制鏡頭方向，設有機械安全距離實驗，機械安全保護裝置實驗、機械安全防護設計基礎考核，實驗進行時，三維漫游畫面采用箭頭與腳印圖案提示移動至實驗位置，機械對象周圍圓圈顯示了工作半徑，實驗過程伴有三維機器人的對話框提醒。
三、技術性能要求
1．輸入電源：三相四線AC380V±10% 50Hz
2．裝置容量：＜4kVA
3．外形尺寸：1370mm×600mm×1900mm（機床實訓柜）
1486mm×1200mm×2000mm（實物加工中心）
4．安全保護：具有漏電壓、漏電流保護，符合國家安全標準
四、產品結構和組成要求
1．LGF-7120型 數控加工中心裝調實訓系統統由機床實訓柜和實物加工中心組成。
2．機床實訓柜采用鐵質亞光密紋噴塑結構，正面裝有數控系統和操作面板，背面為雙開門結構。電氣柜正面分上、下兩塊面板布置，下面面板裝有主軸驅動器、伺服驅動器；上面面板裝有交流接觸器、繼電器、熔斷器、斷路器、開關電源、接線端子排和走線槽等；電氣柜底部還設有變壓器和接地端子等。配套電氣元件均采用國內外知名品牌，如施耐德公司的接觸器、歐姆龍公司的繼電器、臺灣明緯的開關電源、民揚的斷路器等。
3．實物加工中心底座采用鐵質亞光密紋噴塑結構，上方設有實物小加工中心安裝平臺，采用鑄件結構，表面磨削加工；底座四周設有圍邊并開有排屑孔，防止?jié)櫥鸵绯?，方便清理加工時留下的廢屑。
4．系統采用三相四線380V交流電源供電，并設有漏電保護器、指示燈指示和保險絲等，具有過載保護、短路保護和漏電保護裝置，在電壓異?；虺霈F(xiàn)短路情況時自動動作，保護人身和設備安全。
5．?dāng)?shù)控系統采用發那科0I MF系統；X、Y、Z軸由發那科原配交流伺服電機驅動，運動方向上設有正負限位、參考點等開關，采用接近式傳感器；主軸由伺服電機驅動，實現準確定位。
6．實物加工中心由底座、立柱、主軸箱、進給傳動系統、刀庫裝置和輔助裝置等組成，具有實際加工能力，可對鐵、鋁、銅、PVC、有機玻璃等材料進行銑削加工。通過對加工中心的拆裝訓練，學生可掌握數控加工中心水平度、平行度和垂直度的裝調方法等，同時學會百分表、直角尺、游標卡尺、塞尺等工量具的使用方法和機床機械精度的測量方法。
（1）底座、立柱、主軸箱、工作臺等均采用鑄件結構，鑄件經過時效處理、表面機加工和鏟刮工藝等，確保機床精度穩定。
（2）主軸箱由箱體、主軸、打刀缸、主軸電機、同步帶等組成，可進行打刀缸的安裝與調整、主軸電機的安裝與調整等技能訓練。主軸與主軸電機采用同步帶聯接，可進行張緊力調整。
（3）X、Y、Z軸進給傳動系統由滾珠絲杠螺母副、方形直線導軌副、軸承、軸承支座、電機支座、工作臺等組成，可進行滾珠絲杠的裝配與調整、直線導軌的裝配與調整、工作臺的裝配與調整等技能訓練。
（4）刀庫裝置采用斗笠式刀庫，BT30刀柄，容量8把。
（5）輔助裝置由潤滑系統、冷卻系統、防護罩等組成。
五、加工中心主要技術參數
1）三軸線軌行程
X軸：400mm
Y軸：240mm
Z軸：350mm
2）主軸端面至工作臺面距離：80∽330mm
3）主軸中心至立柱導軌面距離：310mm
4）工作臺
工作臺面積：700×250mm
工作臺最大負荷：50kg
T型槽（槽×寬×中心距）：3×16×50
5）主軸
主電機功率： 3.7kw
主軸內錐：BT30
主軸轉速：100∽8000rpm
6）刀庫
刀庫形式：斗笠
刀具容量：8把
六、實訓項目要求
1．電路設計、設備安裝和電路連接項目
（1）數控系統的安裝、接線
（2）系統啟?？刂齐娐返脑O(shè)計與接線
（3）主軸伺服控制的電路設計、主軸驅動器、主軸電機的安裝與接線
（4）交流伺服驅動系統的電路設計、驅動器、伺服電機的安裝與接線
（5）急停、限位控制回路的設計與接線
（6）手持操作盒的接線
2．機械部件裝配與調整項目
（1）滾珠絲杠螺母副的裝配與調整
（2）直線導軌副的裝配與調整
（3）工作臺的裝配與調整
（4）電機與聯軸器的裝配
（5）潤滑系統的裝配
（6）加工中心幾何精度的檢測
3．?dāng)?shù)控機床的功能調試項目
（1）數控系統的基本操作
（2）數控系統基本參數的設置與調試
（3）數控系統進給軸參數設置與調試
（4）數控系統主軸參數設置與調試
（5）PLC編程與調試
（6）主軸驅動器參數設置與調試
（7）數控系統的數據備份
4．機電聯調與故障排除
（1）加工中心機電聯調
（2）加工中心故障診斷與排除
5．機床精度檢測與補償
6．加工中心的程序編制與加工
（1）加工中心編程
（2）加工中心加工
7．?dāng)?shù)控機床的保養和維護
七、實訓職業能力實訓
1．通過項目任務實施，可考察的職業能力
2．電氣識圖和電氣設計能力
3．電器安裝與接線能力
4．PLC的編程與調試能力
5．機械部件的安裝與調試能力
6．機電設備的安裝與調試能力
7．?dāng)?shù)控系統的參數設置與故障診斷能力
8．?dāng)?shù)控機床操作與維護能力
9．?dāng)?shù)控編程能力
10．?dāng)?shù)控加工能力
八、系統配置要求
