工業自動化實訓裝置
一、產品概述
LGSX-03D型工業自動化實訓裝置充分體現了現代工業自動化技術在生產實踐中的應用,設備涵蓋了PLC、變頻器、傳感器、氣動元件和工業觸摸屏等多種技術,通過對自動化設備的接線、調試診斷，PLC、觸摸屏編程調試以及設備整體調試任務的實施，能較好地完成對工業自動化技術的相關技能訓練。可滿足各類職業院校、職業教育培訓機構對工業自動化的調試、維護及診斷的教學、培訓和技能競賽。
二、產品特點
1.工業自動化實訓裝置綜合了目前典型工業自動化設備，為盡可能反映工業自動化控制的多樣性，我們提供了各種類型自動化設備，包括可編程控制(PLC)、工業觸摸屏、變頻器等。
2.控制系統采用組件式結構，更換方便，如需要擴展功能或開發新的實訓項目，只需添加相應部件即可。
3.各組件采用模塊化的設計風格，部件與電路符號相對應，圖線分明，各組件任務明確，操作、維修方便
三、技術性能
1. 輸入電源：三相四線～380V±10% 50Hz
2. 工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃） 海拔＜4000m
3. 裝置容量：＜1.5kVA
4. 外形尺寸：1620mm×800mm×1550mm
四、系統組成

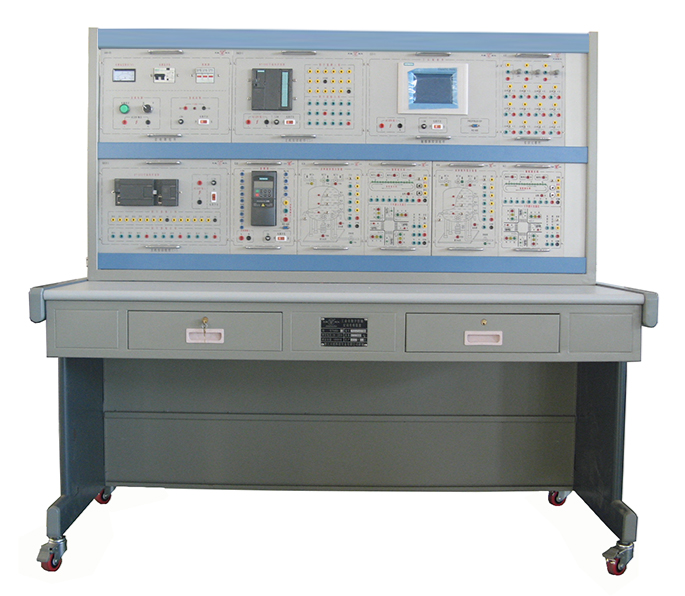

工業自動化實訓裝置由控制屏、實訓桌以及模塊組件構成。
1. 控制屏：采用鐵質雙層亞光密紋噴塑結構，控制屏上可以掛放兩層掛件。
2. 實訓桌：實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；左右設有兩個大抽屜（帶鎖），用于放置工具及資料，設計合理，造型美觀大方。
3. 組件
所有的組件采用模塊化的設計思想，掛件高度尺寸統一，面板采用鋁制面板，具體內容如下：
(1) NA-01總電源組件：主要由電源總開關、保險絲、交流220V電源輸出、直流24V電源輸出，為其他模塊提供工作電源。
(2) NA-10A可編程控制器組件：配置西門子主機(CPU1511C-1PN)一臺：175k程序存儲，1M的數據存儲，集成16路數字量輸入/16路數字量輸出，4路模擬量輸入和2路模擬量輸出，主機帶現場總線PROFINET接口和PROFIBUS-DP通訊模塊，配4M存儲卡。
(3) NA-11A工業觸摸屏組件：配置西門子SIMATIC KTP700觸摸屏一塊，顯示尺寸為7寸，彩色(64k色)、分辨率(象素)為800×480，10MB存儲器，支持PROFIBUS-DP通訊方式。
(4) NA-12A變頻器組件：配置了西門子的MM440變頻器一臺，額定功率為0.37KW，配置PROFIBUS-DP通訊模塊和BOP操作面板。
(5) NA-13實訓組件：配置了3個可調電位器和8個自鎖按鈕開關。
五、實訓項目
可以開展以下的實訓項目
1. PLC編程基礎訓練
2. 工業觸摸屏編程訓練
3. 變頻器參數設置
4. 交流電機正反轉控制(需增配物料分揀對象)
5. 物料分揀系統的調試(需增配物料分揀對象)
6. 氣動控制技術應用(需增配物料分揀對象)
7. 傳感器技術應用(需增配物料分揀對象)
8. 電磁鐵技術應用(需增配物料分揀對象)
9. 分揀出金屬與非金屬(需增配物料分揀對象)
10. 分揀出黑色與白色塊(需增配物料分揀對象)
11. 分揀鐵質工件到任一料槽(需增配物料分揀對象)
12. 分揀鋁質工件到任一料槽(需增配物料分揀對象)
13. 分揀金屬工件到任一料槽(需增配物料分揀對象)
14. 分揀非金屬工件到任一料槽(需增配物料分揀對象)
六、系統配置
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 實驗設備 教學設備 實訓臺 考核裝置 技能考核 電工電子 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 自控實訓 實驗系統 數控軟件 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 數控機床 職教設備 PLC控制 PLC技術 PLC實驗
LGSX-03D型工業自動化實訓裝置充分體現了現代工業自動化技術在生產實踐中的應用,設備涵蓋了PLC、變頻器、傳感器、氣動元件和工業觸摸屏等多種技術,通過對自動化設備的接線、調試診斷，PLC、觸摸屏編程調試以及設備整體調試任務的實施，能較好地完成對工業自動化技術的相關技能訓練。可滿足各類職業院校、職業教育培訓機構對工業自動化的調試、維護及診斷的教學、培訓和技能競賽。
1.工業自動化實訓裝置綜合了目前典型工業自動化設備，為盡可能反映工業自動化控制的多樣性，我們提供了各種類型自動化設備，包括可編程控制(PLC)、工業觸摸屏、變頻器等。
2.控制系統采用組件式結構，更換方便，如需要擴展功能或開發新的實訓項目，只需添加相應部件即可。
3.各組件采用模塊化的設計風格，部件與電路符號相對應，圖線分明，各組件任務明確，操作、維修方便
三、技術性能
1. 輸入電源：三相四線～380V±10% 50Hz
2. 工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃） 海拔＜4000m
3. 裝置容量：＜1.5kVA
4. 外形尺寸：1620mm×800mm×1550mm
四、系統組成
工業自動化實訓裝置由控制屏、實訓桌以及模塊組件構成。
1. 控制屏：采用鐵質雙層亞光密紋噴塑結構，控制屏上可以掛放兩層掛件。
2. 實訓桌：實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；左右設有兩個大抽屜（帶鎖），用于放置工具及資料，設計合理，造型美觀大方。
3. 組件
所有的組件采用模塊化的設計思想，掛件高度尺寸統一，面板采用鋁制面板，具體內容如下：
(1) NA-01總電源組件：主要由電源總開關、保險絲、交流220V電源輸出、直流24V電源輸出，為其他模塊提供工作電源。
(2) NA-10A可編程控制器組件：配置西門子主機(CPU1511C-1PN)一臺：175k程序存儲，1M的數據存儲，集成16路數字量輸入/16路數字量輸出，4路模擬量輸入和2路模擬量輸出，主機帶現場總線PROFINET接口和PROFIBUS-DP通訊模塊，配4M存儲卡。
(3) NA-11A工業觸摸屏組件：配置西門子SIMATIC KTP700觸摸屏一塊，顯示尺寸為7寸，彩色(64k色)、分辨率(象素)為800×480，10MB存儲器，支持PROFIBUS-DP通訊方式。
(4) NA-12A變頻器組件：配置了西門子的MM440變頻器一臺，額定功率為0.37KW，配置PROFIBUS-DP通訊模塊和BOP操作面板。
(5) NA-13實訓組件：配置了3個可調電位器和8個自鎖按鈕開關。
五、實訓項目
可以開展以下的實訓項目
1. PLC編程基礎訓練
2. 工業觸摸屏編程訓練
3. 變頻器參數設置
4. 交流電機正反轉控制(需增配物料分揀對象)
5. 物料分揀系統的調試(需增配物料分揀對象)
6. 氣動控制技術應用(需增配物料分揀對象)
7. 傳感器技術應用(需增配物料分揀對象)
8. 電磁鐵技術應用(需增配物料分揀對象)
9. 分揀出金屬與非金屬(需增配物料分揀對象)
10. 分揀出黑色與白色塊(需增配物料分揀對象)
11. 分揀鐵質工件到任一料槽(需增配物料分揀對象)
12. 分揀鋁質工件到任一料槽(需增配物料分揀對象)
13. 分揀金屬工件到任一料槽(需增配物料分揀對象)
14. 分揀非金屬工件到任一料槽(需增配物料分揀對象)
六、系統配置
| 序號 | 名 稱 | 主要部件、器件及規格 | 數量 | 備注 |
| 1 | 控制系統 | 可編程控制：西門子主機(CPU1511C-1PN)一臺：175k程序存儲，1M的數據存儲，集成16路數字量輸入/16路數字量輸出，4路模擬量輸入和2路模擬量輸出，主機帶現場總線PROFINET接口和PROFIBUS-DP通訊模塊，配4M存儲卡。 | 1套 | |
| 2 | 工業觸摸屏：配置西門子SIMATIC KTP700觸摸屏一塊，顯示尺寸為7寸，彩色(64k色)、分辨率(象素)為800×480，10MB存儲器，支持PROFIBUS-DP通訊方式。 | 1套 | ||
| 3 | 變頻器：西門子的MM440變頻器一臺，額定功率為0.37KW，配置PROFIBUS-DP通訊模塊和BOP操作面板。 | 1套 |

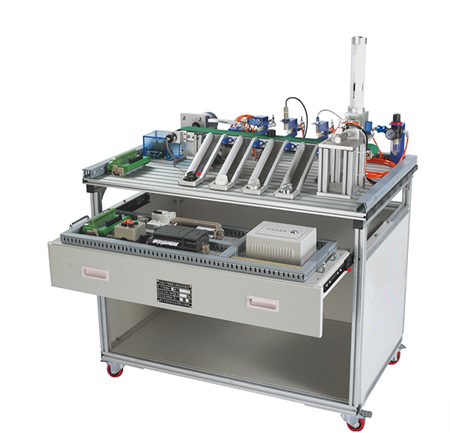

七、自動化生產線控制對象
