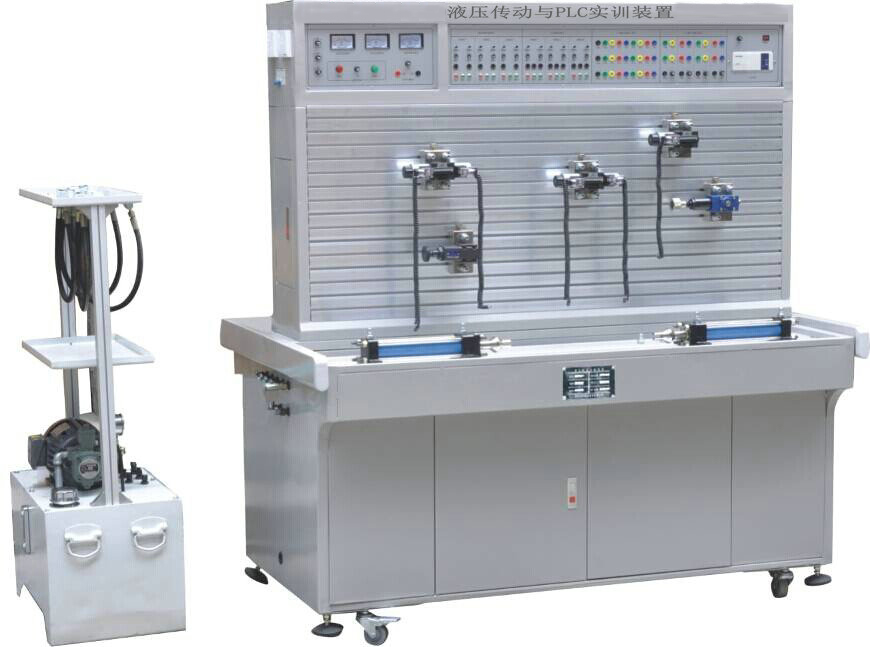

液壓傳動與PLC實訓裝置
液壓傳動與PLC實訓裝置是高校機電一體化對氣、電、液控制的教學大綱要求，采用了開放型綜合實驗臺結構，廣泛征求專家教授與老師的意見，經不斷創新改進研制而成的。是目前集氣動控制技術、液壓傳動控制技術以及PLC可編程序控制器控制技術于一體的理想的綜合性實驗設備。實驗時，它們可以相互輔成，交叉控制。可以讓學生直觀感性地對比與了解氣、電、液各自具有的特點、特色、及優缺點等。
一、主要特點：
1、液壓傳動部分技術參數及指標集真實的液壓元件、各執行模塊、繼電器控制
2、單元、PLC編程及控制技術于一體，液壓元件成獨立模塊，均裝有帶彈性插腳的底板，實訓時可在通用鋁型材板上組裝成各種液壓系統回路，電機和泵軸承式連接（一體化）再和油箱固定在一起，油箱和控制屏單獨放置；帶有三相漏電保護，直流電源帶有過流保護，系統額定壓力為6.3Mpa。
三、技術參數：
1、輸入電源：三相五線，380V．允差±l0%，50Hz。
2、裝置容量：<2kVA。
3、變量葉片泵：壓力7MPa．排壁8mL/r，轉速1420r/min。
4、PLC選用三菱FX1N系列主機
5、電機：額定電壓380V．額定功率0.75kW，絕緣等級B
6、液壓泵站：最大容積90L．2mm鋼板、變量葉片泵及電機、油溫液面計、清潔蓋、空氣濾清器、耐震不銹鋼壓力表，L-HL46號液壓油。
三、實訓項目:
1、可完成幾十種液壓回路實訓（學生也可自行設計搭建其它回路），典型實訓如下
2、單級調壓回路
3、多級調壓回路
4、減壓回路
5、卸荷回路
6、進油節流調速回路
7、回油節流調速回路
8、旁油節流調速回路
9、液壓缸差動連接的快速運動回路
10、調速閥短接速度換接回路
11、調速閥串聯的速度換接回路
12、調速閥并聯的速度換接回路
13、用換向閥的換向回路
14、用"O"型機能換向閥的鎖緊回路
15、用液控單向閥的鎖緊回路
16、用順序閥控制的順序動作回路
17、用壓力繼電器控制的順序動作回路
18、用行程開關控制的順序動作回路
19、用調速閥控制的同步回
四、液壓元件清單：
一、主要特點：
1、液壓傳動部分技術參數及指標集真實的液壓元件、各執行模塊、繼電器控制
2、單元、PLC編程及控制技術于一體，液壓元件成獨立模塊，均裝有帶彈性插腳的底板，實訓時可在通用鋁型材板上組裝成各種液壓系統回路，電機和泵軸承式連接（一體化）再和油箱固定在一起，油箱和控制屏單獨放置；帶有三相漏電保護，直流電源帶有過流保護，系統額定壓力為6.3Mpa。
三、技術參數：
1、輸入電源：三相五線，380V．允差±l0%，50Hz。
2、裝置容量：<2kVA。
3、變量葉片泵：壓力7MPa．排壁8mL/r，轉速1420r/min。
4、PLC選用三菱FX1N系列主機
5、電機：額定電壓380V．額定功率0.75kW，絕緣等級B
6、液壓泵站：最大容積90L．2mm鋼板、變量葉片泵及電機、油溫液面計、清潔蓋、空氣濾清器、耐震不銹鋼壓力表，L-HL46號液壓油。
三、實訓項目:
1、可完成幾十種液壓回路實訓（學生也可自行設計搭建其它回路），典型實訓如下
2、單級調壓回路
3、多級調壓回路
4、減壓回路
5、卸荷回路
6、進油節流調速回路
7、回油節流調速回路
8、旁油節流調速回路
9、液壓缸差動連接的快速運動回路
10、調速閥短接速度換接回路
11、調速閥串聯的速度換接回路
12、調速閥并聯的速度換接回路
13、用換向閥的換向回路
14、用"O"型機能換向閥的鎖緊回路
15、用液控單向閥的鎖緊回路
16、用順序閥控制的順序動作回路
17、用壓力繼電器控制的順序動作回路
18、用行程開關控制的順序動作回路
19、用調速閥控制的同步回
四、液壓元件清單：
| 序號 | 型號/規格 | 名稱 | 數量 | 單位 |
| 1 | 鐵質 | 實訓臺 | 1 | 臺 |
| 2 | 鐵木結構 | 實訓桌 | 1 | 張 |
| 3 | 三菱，20點 | PLC主機模塊 | 1 | 塊 |
| 4 | 實訓臺上 | 繼電器控制模塊 | 1 | 塊 |
| 5 | 電源模塊 | 1 | 塊 | |
| 6 | PLC控制輸入模塊 | 1 | 塊 | |
| 7 | PLC控制輸出模塊 | 1 | 塊 | |
| 8 | MOB40-200 | 雙作用液壓油缸 | 2 | 只 |
| 9 | 一體式 | 變量葉片泵及電機 | 1 | 臺 |
| 10 | YN-100ZQ/10MPa | 耐震壓力表 | 1 | 只 |
| 11 | 2FRM5-31B/15QB | 二通流量閥（調速閥） | 2 | 只 |
| 12 | 3WE6A61B/CG24N9Z5L | 二位三通電磁換向閥 | 2 | 只 |
| 13 | 4WE6C61B/CG24N925L | 二位四通電磁換向閥 | 1 | 只 |
| 14 | 4WMM6C50BF | 二位四通手控換向閥 | 1 | 只 |
| 15 | 4WE6E61B/CG24N9Z5L | 三位四通電磁換向閥 | 1 | 只 |
| 16 | 4WE6J61B/CG24N9Z5L | 三位四通電磁換向閥 | 1 | 只 |
| 17 | LI-10B | 單向節流閥 | 1 | 只 |
| 18 | I-10B | 單向閥 | 1 | 只 |
| 19 | Y-10B | 先導式溢流閥 | 1 | 只 |
| 20 | DG-02B | 直動式溢流閥 | 1 | 只 |
| 21 | DZ6DP1-5X/75 | 直動式順序閥 | 1 | 只 |
| 22 | DR6DP1-5X/75 YM | 直動式減壓閥 | 1 | 只 |
| 23 | IY-25B | 液控單向閥 | 2 | 只 |
| 24 | HED40P15/100Z14L24 | 壓力繼電器 | 2 | 只 |
| 25 | 三通 | 4 | 只 | |
| 27 | 四通 | 3 | 只 | |
| 28 | 快速接頭（母插座） | 1 | 套 | |
| 29 | 快速接頭（公插頭） | 1 | 套 | |
| 30 | 吸油過濾器 | 1 | 只 | |
| 31 | 油溫液面計 | 1 | 只 | |
| 32 | 清潔蓋 | 1 | 只 | |
| 33 | 空氣濾清器 | 1 | 只 | |
| 34 | 行程開關 | 4 | 只 | |
| 35 | 最大容積90L | 油箱 | 1 | 只 |
| 36 | 漏油盤 | 1 | 個 | |
| 37 | L-HL46 | 液壓油 | 75L | |
| 38 | 內六角扳手 | 1 | 套 | |
| 39 | 活動扳手 | 2 | 把 | |
| 40 | 長柄螺絲刀 | 1 | 把 | |
| 41 | 膠管 | M16*1.5/8I-W-0.5M(裝好快捷接頭) | 10 | 根 |
| 42 | M16*1.5/8I-W-0.7M(裝好快捷接頭) | 15 | 根 | |
| 43 | M16*2.4 11*1.9 | O型圈 | 2 | 個 |
| 44 | O型圈 | 3 | 個 | |
| 45 | 茂育 | 電機電源線（制作好）三相四線電線 | 1 | 根 |
| 46 | 茂育 | 液壓實驗指導書說明書 | 1 | 冊 |
| 47 | 光盤 | PLC編程軟件 程序光盤 | 1 | 張 |
| 48 | 三菱FX1N系列主機 | 編程電纜 | 1 | 條 |
