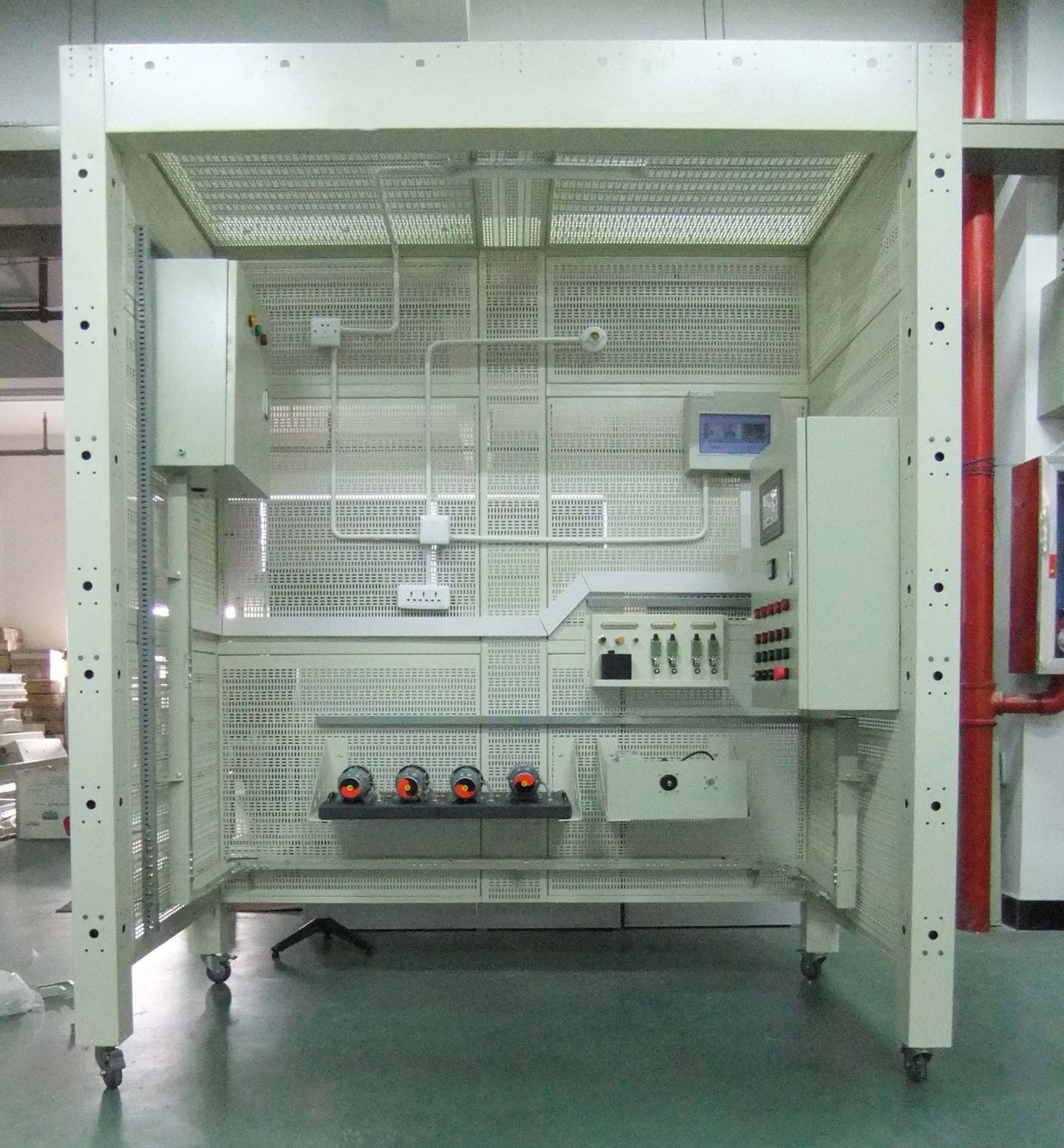

電氣安裝與維修實訓考核裝置
一、基本參數要求
1、工作電源：三相五線 供電 AC 380 V/220 V ±7.5% 50 Hz；
2、工作環境：用絕緣地板（或使用絕緣地毯）；
3、實訓裝置主網孔板尺寸：長×寬＝798×768
4、實訓裝置外形尺寸：長2000mm×寬1000mm×高2300mm（±5%）
5、實訓裝置材料：鋼板。鋼板厚度≥1.5mm；
6、*大功率消耗 ≤1.5KW
7、安全保護措施：具有接地保護、過流、過載、漏電保護功能，符合相關的國家標準。
8、要求采用鋼制網孔板和鋼制專用型材組接而成，安裝有自鎖式腳輪。裝置表面噴塑，配有專用電源臺。設計高度以人站在一級人字梯即可方便操作的高度，橫向、叢向?qū)挾群线m，可以模擬現場線路的轉向布置。網孔板可以方便拆下。帶有穿管孔，使用扎帶固定線管，在穿出網孔板時可以使用壁疏引出導線穿入明裝底盒。配套的PVC管彎管器，可方便的對PVC管彎成90度。鋼制鏤空方形樑骨的使用，使該裝置結構牢固，便于連接，能實現暗管掩引等技術的真實操作，且可實現兩套，四套設備的聯合使用。電源控制模塊，配置有電源指示，三相漏電保護，緊急停止開關，安全插座引孔，作為設備入線控制。
9、能力測試單元：智能設故、配合電氣圖紙設置真實故障，包含開路、短路、相序交叉、低絕緣電阻、高電阻等等不同類型的故障，可設置故障點不低于100個。
10、智能電能表（電子式）單元帶485通訊：可實現考核主流電能表對所投設備電壓電流等數據采集。
二、技術參數（單套）
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 教學設備 實驗設備 實驗平臺 實訓臺 考核裝置 實訓系統 實驗裝置 數控技術 技能實訓 數控系統 電氣控制 實訓鑒定 實驗系統 數控軟件 數控實訓 電氣技術 實訓目錄 數控銑床 高教設備 職教設備 實訓車床 PLC控制 PLC技術 PLC實驗 變頻調速 PLC實訓
1、工作電源：三相五線 供電 AC 380 V/220 V ±7.5% 50 Hz；
2、工作環境：用絕緣地板（或使用絕緣地毯）；
3、實訓裝置主網孔板尺寸：長×寬＝798×768
4、實訓裝置外形尺寸：長2000mm×寬1000mm×高2300mm（±5%）
5、實訓裝置材料：鋼板。鋼板厚度≥1.5mm；
6、*大功率消耗 ≤1.5KW
7、安全保護措施：具有接地保護、過流、過載、漏電保護功能，符合相關的國家標準。
8、要求采用鋼制網孔板和鋼制專用型材組接而成，安裝有自鎖式腳輪。裝置表面噴塑，配有專用電源臺。設計高度以人站在一級人字梯即可方便操作的高度，橫向、叢向?qū)挾群线m，可以模擬現場線路的轉向布置。網孔板可以方便拆下。帶有穿管孔，使用扎帶固定線管，在穿出網孔板時可以使用壁疏引出導線穿入明裝底盒。配套的PVC管彎管器，可方便的對PVC管彎成90度。鋼制鏤空方形樑骨的使用，使該裝置結構牢固，便于連接，能實現暗管掩引等技術的真實操作，且可實現兩套，四套設備的聯合使用。電源控制模塊，配置有電源指示，三相漏電保護，緊急停止開關，安全插座引孔，作為設備入線控制。
9、能力測試單元：智能設故、配合電氣圖紙設置真實故障，包含開路、短路、相序交叉、低絕緣電阻、高電阻等等不同類型的故障，可設置故障點不低于100個。
10、智能電能表（電子式）單元帶485通訊：可實現考核主流電能表對所投設備電壓電流等數據采集。
| 序號 | 名稱 | 主要技術指標 | 數量 | 單位 |
| 1 | 配電箱部分 | 含1P按鈕標牌框3個；鋁合金安裝導軌長度：210 mm；配電箱箱體不小于400mm×280mm×520mm，含接地排、接零排；安裝螺絲M4×12：11個；M6×25 4個；每套帶帽1只、平墊2只、彈墊1只 | 1 | 套 |
| 2 | 電氣控制箱 |
3極塑殼開關（斷路器）：NM1-63S/3300 20A 1個； 接觸器CJX2-0910/220V 5個； 輔助觸頭：F4-22 3個 PLC：H2U-1616MT-XP 1個 模擬量模塊：H2U-6A-BD1個 繼電器輸出擴展模塊：H2U-0016ERN1個 變頻器：MD280NT0.7GB1個 時間繼電器：ST3PF-2 30S AC220V（2組斷電延時）1個， ST3P C-A 30S AC220V（1 1組瞬動、1組延時）1個 熱繼電器0.4A(調節范圍0.25~0.4A)：JRS1D-25F（獨立安裝） 2個 溫度控制器（歐姆龍溫控儀）：E5CZ-C2MT/E5CC-CX2ASM-8001個 接線端子排：TB-15122條 開關電源：DL-061（觸摸屏用1只；電偶加熱器用1只）2個 觸摸屏： TPC7062 Ti（7寸彩色屏）1個 安裝導軌：C451條 安裝螺絲M3×1034套， M4×1512套，M3×154套，M6×25 5套（每套帶帽1只、平墊2只、彈墊1只） 控制箱箱體：含接地排、接零排，參考尺寸：720mm×280mm×850mm 1 個 按鈕：LA68B-EA35/45，啟動停止各5只（紅、綠），配急停按鈕1只， 急停開關：LA68D-11ZS1個 指示燈：AD58B-22D 220V，紅、綠各5只 標志牌：用于指示燈和開關標識 25個 選擇開關：SB2-ED33（3檔開關）2個，SB2-ED25（2擋開關）2個 數據線：RS232C/RS422通訊電纜，長2000mm；用于PLC主機與計算機之間的通訊 1條，USB數據線，昆侖通態觸摸屏數據下載線，2500mm長，1條 加熱器連接線：1.5 m㎡×1500mm ，紅、黑各1條(自制：一頭香蕉頭、一頭連插針 |
1 | 套 |
| 3 | 電機 |
電機底板1個 電機單元左右支架：參考尺寸330mm×205mm×65mm，左、右各一只 開關電源: 012(24V/5V/2A/2A), 步進驅動器用，1個 步進電機：驅動器SH-20403，兩相混合式（含驅動器）1個 電機：42BYGH5403 1個 交流伺服電機：驅動器ASD-B2-0421-B1個 電機：ECMA-C20604R81個 護套圈：￠411個，￠103個 接線端子排：JT8-1.5×152條，JT8-1.5×52條 橡膠機腳4個 螺絲：M4×1511套，M4×214套 導線：BVR-1mm㎡ 3米 插針：QE-1008（紅） 60個 |
1 | 套 |
| 4 | 傳感器（配套支架） |
行程開關：YBLX-ME/8104 4個 電容式傳感器：ODR-D05NK 1個 電感式傳感器：OBM-D04NK 1個 光電式傳感器：GH3-N1810NA 1個 溫度傳感器（熱電阻、熱電偶）：Pt100，與溫控器配套 1個，K型（￠5×50×550） 1個 護線圈：￠10 4個 螺絲：M4×15 8套，M3×3516套 |
1 | 套 |
| 5 | 金屬電纜橋架（帶蓋）： |
橋架：500mm/根 4根，200mm/根 2根 50×25水平左90°彎：100×100×25mm 1根 垂直等徑變向彎通 2個 橋架帶孔封頭：（端面）孔徑23 1個 連接板：50×25水平右45°彎 2個 水平直三通 2個 垂直三通 1個 水平四通 1個 垂直上彎通 1個 垂直下彎通 1個 線槽支架 12個 連接板 18個 連接螺絲、每套帶帽1只、平墊1只、彈墊1只 80套 |
1 | 套 |
| 6 | 電工工具 |
尖嘴鉗125mm1把 剝線鉗1把 壓線鉗1把 鋼絲鉗200mm1把 一字螺絲刀3寸1把 十字螺絲刀3寸1把 電筆螺絲刀1把 數字萬用表MY601只 鋁合金人字梯1.5米高1付 平銼刀200mm1根 鋼卷尺3m1只 電工刀多用105mm1把 鋼角尺300mm1把 鋼直尺200mm1把 活動扳手6寸1把 六角扳手7件套1套 手鋸弓(鋼鋸架)1架 手鋸條細牙3條 彎管器用于Φ16PVC管彎管1根 電源插板（四插）線長1.5米2只 |
1 | 套 |
| 7 | 電氣安裝與維修實訓考核裝置臺架（2人組標準配置） |
參考尺寸：2006mm×1003mm×2410mm 立柱 4根 大網孔板 10塊 小網孔板 4塊 三層框架 4個 單層框架 2個 長網孔連接板 1個 短網孔連接板 1個 后橫梁 1根 前橫梁 1根 網孔梁柱 3個 側梁 2根 自鎖腳輪￠75 4只 短安裝螺絲（六角：M6*45mm） 100只 網孔板安裝螺絲（六角：M6*60mm） 35只 長安裝螺絲（六角：M6*130mm） 65只 ￠6平墊 400只 ￠6彈墊 200只 M6螺帽 200只 故障檢測單元797×754×30mm 1套 |
1 | 套 |
| 8 | 可移動工具臺 | 帶重載自鎖腳輪，參考尺寸：930mm×740mm×860mm | 1 | 套 |
| 9 | 電加熱器（電熱源） | 9B加熱源 | 1 | 套 |
| 10 | 考核掛板支架 | 專用掛板2只，參考尺寸：797mm×761mm×21mm | 1 | 套 |
| 11 | CA6140車床考核掛板 | 智能設故、16故障點WK006 | 1 | 套 |
| 12 | X62W銑床考核掛板 | 智能設故、16故障點WK008 | 1 | 套 |
| 13 | M7120磨床考核掛板 | 智能設故、16故障點WK013 | 1 | 套 |
| 14 | T68鏜床考核掛板 | 智能設故、16故障點WK007 | 1 | 套 |
| 16 | 電腦推車 | 580*400*780mm帶腳輪、電腦托盤 鋁木結構 | 1 | 套 |
| 17 | 元件存放柜(四門玻璃柜 | 900mm×450mm×2000mm | 1 | 套 |
