LG-A320型空客A320飛機動感飛行模擬器

品牌：理工偉業 咨詢電話：010-82827827 82827835

一、模擬器功能：
A320飛行動感模擬器模擬空客A320民航飛機，采用全罩式真機真實座艙環境及儀表面板布局，雙液晶屏虛擬儀表綜合顯示，數字控制技術，左右雙人座，主副駕駛操作桿，準確力感主副駕駛聯動方向舵，真實質感油門推桿。能真實模擬A320飛機組件及控制系統，并可進行飛行模擬；且在飛行過程中能動態反饋飛行時的俯沖、爬升、傾斜、拐彎、旋轉、下墜、顛簸等高難度的驚險刺激動作，從動感、駕駛操控、視景、仿真方面給予用戶超真實的體驗。

1、飛行模擬器的構成
A320飛行動感模擬器主要由：模擬駕駛座艙、六自動度運動平臺系統、視景模擬系統、計算機控制系統；
（1）模擬駕駛座艙
A320飛行動感模擬器的模擬座艙內部的各種操縱裝置、儀表、信號顯示設備等，它們的工作、指示情況也與實際飛機相同。因此飛行員在模擬座艙內，就像在真飛機的座艙之中。飛行模擬器的操縱系統模擬座艙內駕駛員的操縱，同時負責給飛行仿真系統提供舵偏角、襟縫翼偏角、油門桿角度、多功能擾流板位置等狀態。操縱系統包括主操縱系統和輔助操縱系統。飛行員操縱各種操縱設備（駕駛桿、油門、開關等）時，不但各種儀表、信號燈能相應工作，而且還能聽到相應設備發出的聲響。
主操縱系統包括：座艙內可見的駕駛盤、腳蹬和油門控制臺。
輔助操縱系統包括：前輪轉彎操縱手柄、起落架控制盒、停機剎車手柄等。

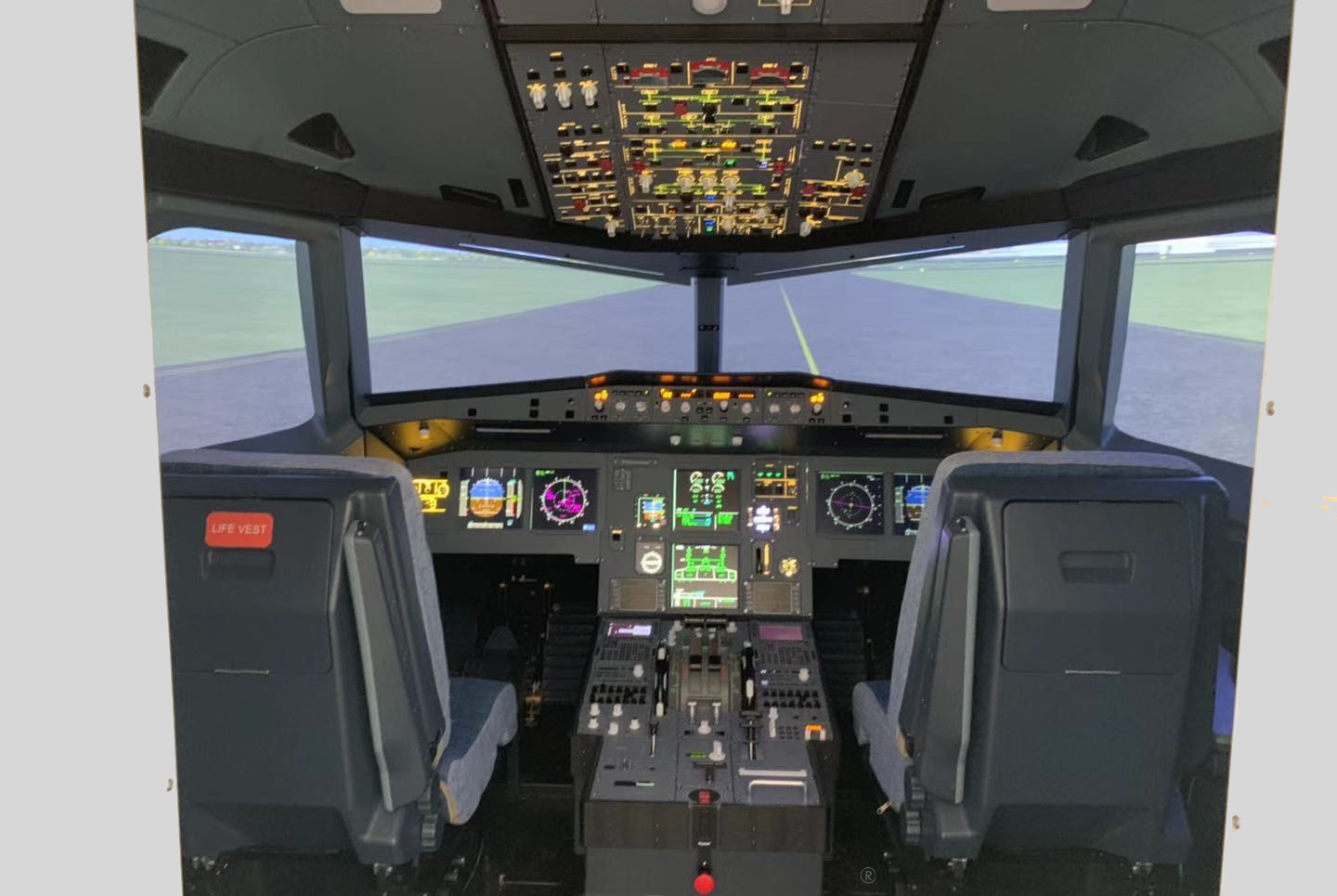

駕駛艙圖

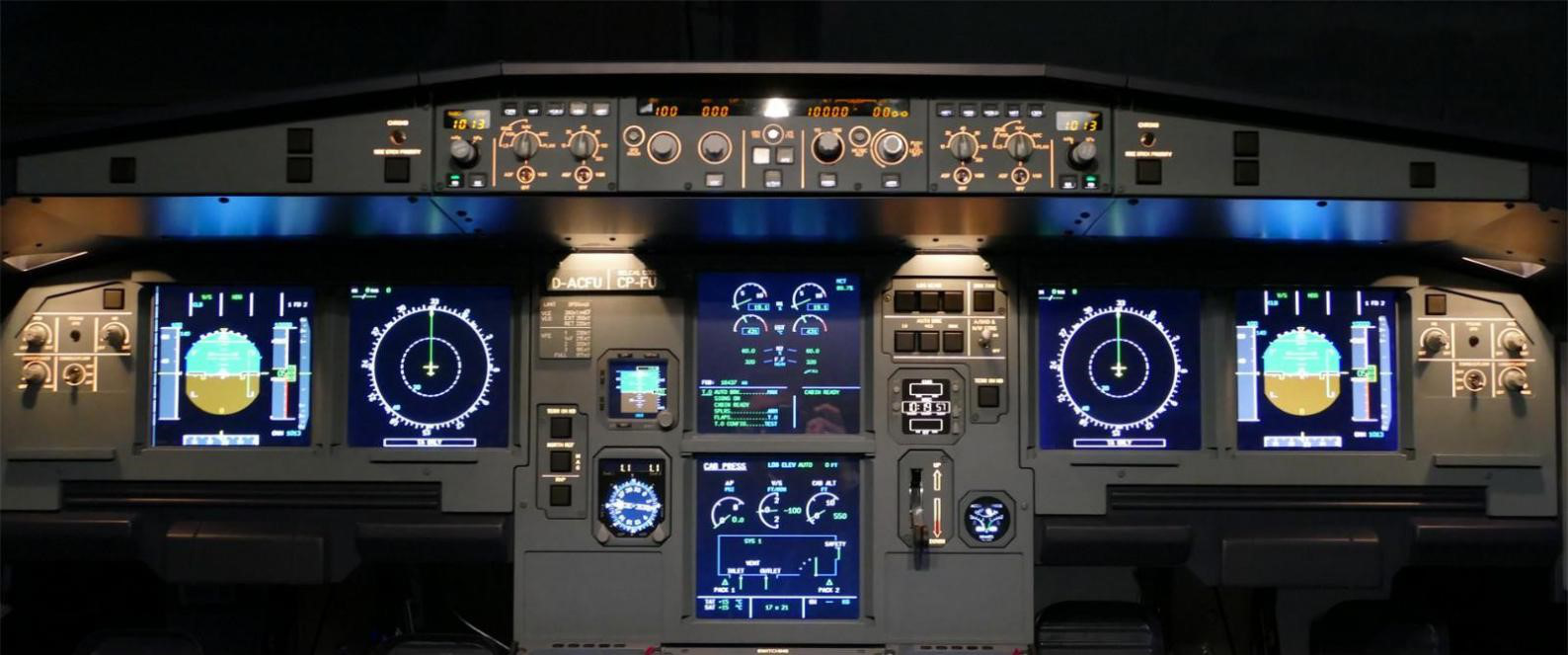

主儀表面板

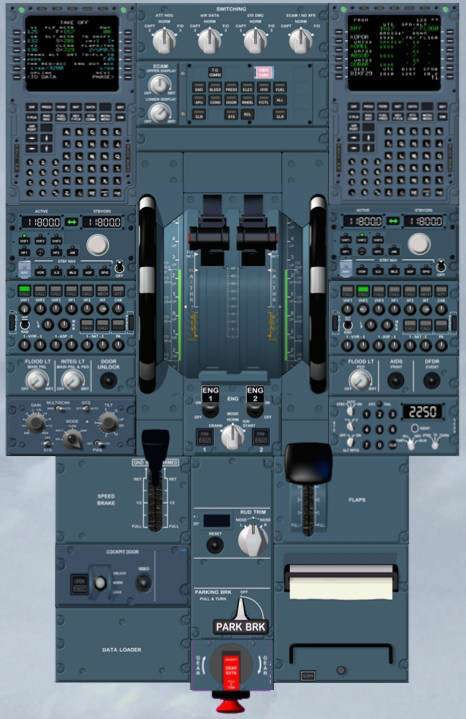

中央操縱臺

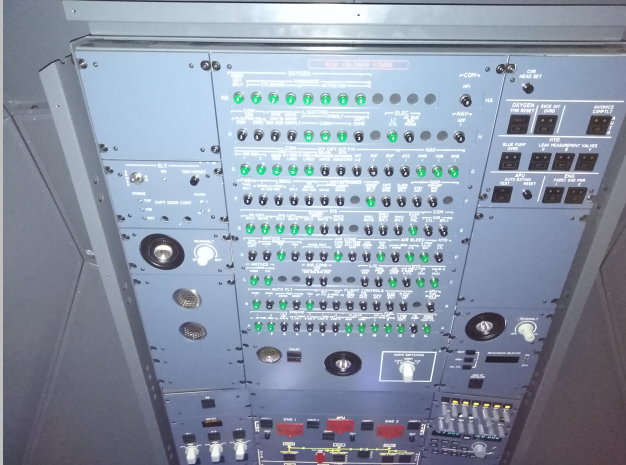

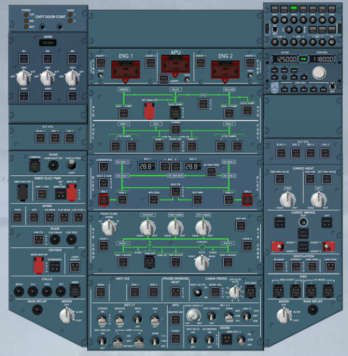

頂板面板（前）頂板面板（后）

（2）六自由度動感平臺系統
它是用來模擬飛機的姿態及速度的變化，以使飛行員的身體感覺到飛機的運動。其運動系統具有六個自由度。它主要由六個伺服電動缸及其所支撐的平臺，模擬座艙就安裝在平臺之上，就可驅動平臺并使座艙模擬出飛機的運動變化情況。
六自由度動感平臺對飛行動態數據的反饋，可做到：
þ加減速、失速、滑行、滑跑、俯沖、爬升、傾斜；
þ著陸接地姿態和碰撞；
þ使用剎車時出現的運動；
þ起落架支柱動態特性；
þ滑跑、垂直氣流等引起的抖振。

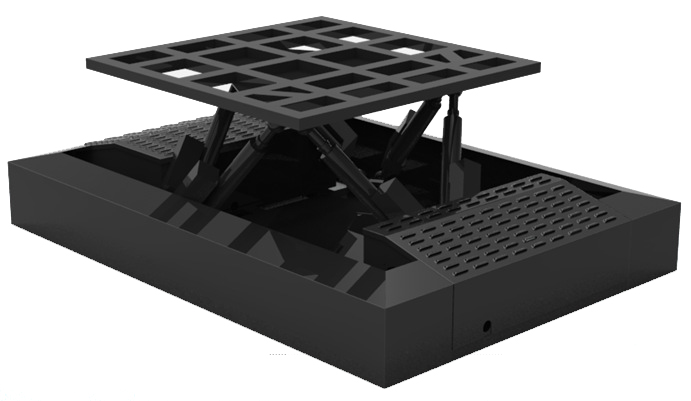

六自由度動感平臺

平臺參數：

項目	參數
自由度	6
前后傾角	（PITCH）30°
左右傾角	（ROLL) 30°
水平轉角	（YAW） 30°
前后平動距離	±185mm
左右平動距離	±185mm
上下平動距離	±200mm
負載能力	1噸
加速度	0.3G
電缸行程	200mm
額定功率	6KW
平均功率	2.5KW
軟件參數	1、能夠?qū)崿F(xiàn)俯仰、橫滾、偏航、上下、左右、前后動作； 2、能夠?qū)崿F(xiàn)碰撞、推背仿真； 3、能夠?qū)崿F(xiàn)不同路面力反饋；

（3）視景系統
視景系統能模擬飛行員所看到的座艙外部的景象，從而使飛行員判斷出飛機的姿態、位置、高度、速度以及天氣等情況。采用五十寸五屏拼接顯示，有效可視視角大于180度，使得畫面顯示效果更真實，沉浸感更強。

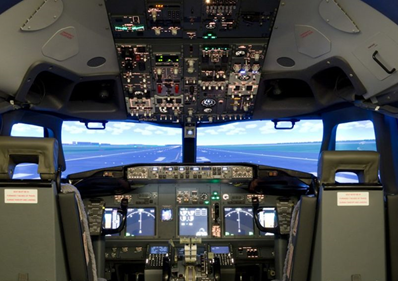

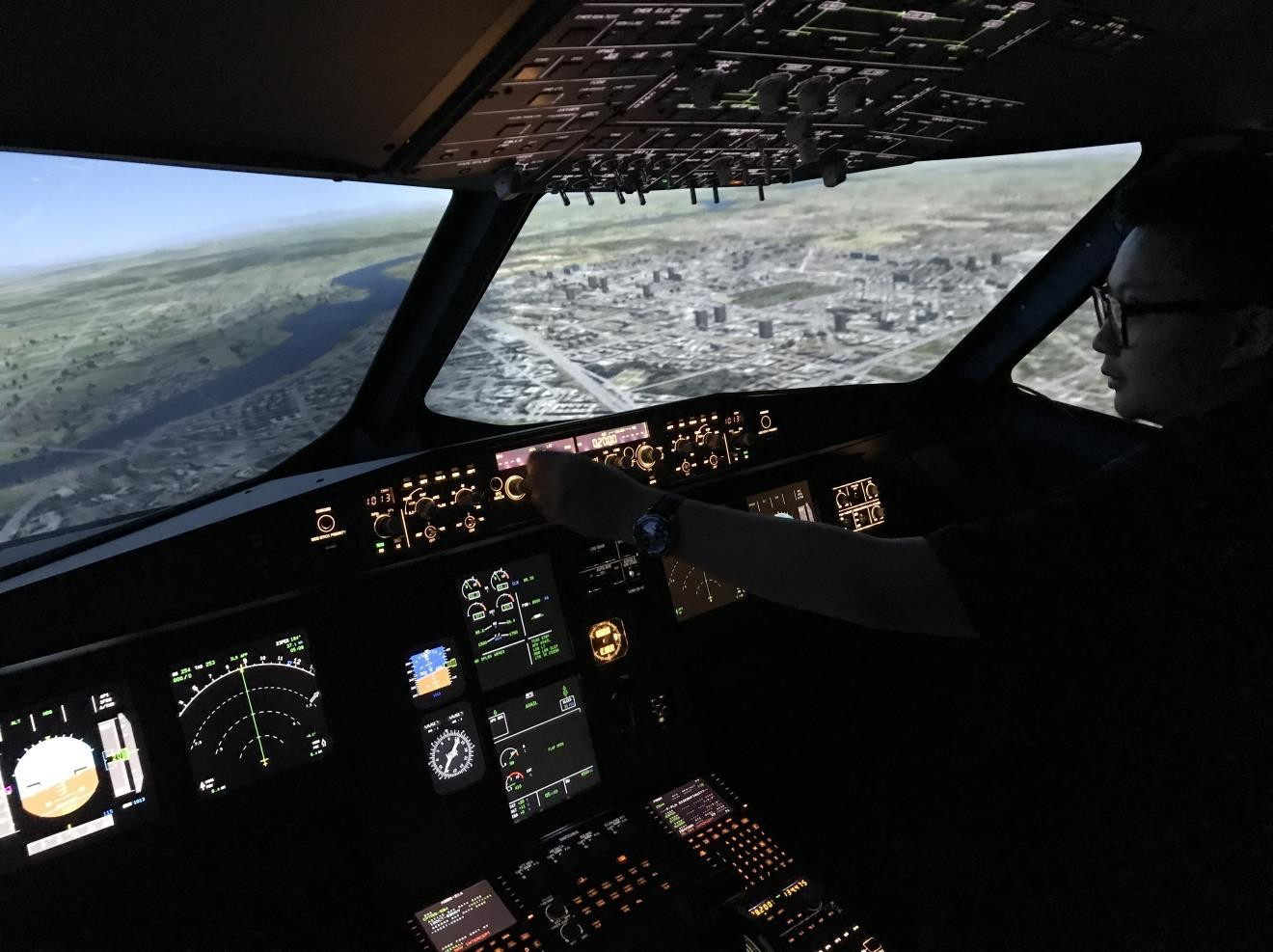

駕駛艙內部圖

（4）計算機控制系統
計算機控制系統是飛行模擬器的神經中樞。飛行模擬器就是一個實時性要求很高、交流的信息量很大，精度要求較高的實時仿真控制系統。計算機系統承擔著整個模擬器各個系統的數學模型的解算與控制任
（5）模擬操作功能
正常的地面滑行、起飛、爬升、巡航、下降、進近、著陸等；
飛機開關機操作；
目視飛行；
儀表飛行；
  特殊氣候下的飛行；
  自動駕駛飛行；
  導航飛行等。
4、模擬室技術參數
產品規格（mm ）：模擬器尺寸：2240×3000×2800、運動尺寸：2640×4000×3400
（1）場地要求。
① 場地空間，長不小于3米，寬不小于4米，高不小于4米。
② 貨物通道門，寬不小于2.5米，高不小于3米，門向里開（方便座艙的搬運)。
（2）配電條件要求。
① 電動伺服運動平臺配電。
◆ 220V電源，波動范圍小于±10V。
◆ 允許通過20A以上電流.
◆ 備有開關和保險。
② 其他設備配電。
◆ 220V標準電源，波動范圍小于±10V。
◆ 允許通過20A以上電流，備有保險。
（3）其他條件要求。
① 室內通風良好，配有空調與暖氣設備。
② 室內配有火警檢測設備和滅火裝置。
二、配置清單

序號	名稱	技術參考規格	單位	數量
1	動感平臺	六自由度平臺，可模擬飛機飛行的六個自由度的動作，包括俯仰、左傾右傾、上下顛簸、翻滾等	套	1
2	主控功能	方向搖桿、腳舵、油門、燃油空氣混合比、配平翼、襟翼角度調整開關等	套	1
3	中控臺	無線電面板；	套	1
4	面板儀表	液晶面板，實現傳輸飛行數據	套	1
5	CDU	按鍵，布局同真機	套	2
6	多功能控制MCP面板	自動駕駛，真實開關面板	套	1
7	頂板	金屬組合架構，液晶顯示面板：模塊結構、表面板、指示燈、仿真啟動電門等。	套	1
8	顯示系統	50寸*5屏拼接屏	套	1
9	外形	優質鋼；規格：不小于2.2432.8米（長寬高）	套	1
10	座位	雙座、后方上車	個	2
11	服務器	服務器1：CPU：i7；內存：16G；硬盤：240G；顯卡：RX580；服務器2：CPU：i5；內存：8G；硬盤：240G；顯卡：1050*2張	臺	2
12	軟件	A320飛機模擬飛行軟件系統	套	1
