LG-GWJ01型高級維修電工技師技能實訓考核裝置

品牌：理工偉業 咨詢電話：010-82827827 82827835

一、概述

“LG-GWJ01 高級維修電工技師技能實訓考核裝置”是根據高等職業技術一體化教材（《維修電工》高級，上?？茖W(xué)技術出版社，張孝三主編）中相關技能的培訓要求而研發的實訓裝置。它集電子技術、電力電子技術、PLC可編程控制技術、變頻調速技術、直流調速技術與一體。該裝置不僅可以作為各企業、職業技術院校、技校等單位的維修電工技師培訓用的操作臺，而且也可作為有關部門對維修電工技師資格認定的考核鑒定設備。

二、產品特點

1、工程實用：實訓部件來自工業成品，使教育培訓*大程度地貼近工程實際運用狀態。帶標準印刷的器件積木，使得線路直觀易懂。

2、擴展兼容：基本器件的模塊化特點使得本裝置不會隨新技術、新課題的發展而淘汰，只需增加核心新部件即可擴展完成新課題的實訓，并能實現強-弱電之間、交叉課程之間的互聯、與相應軟、硬技術的發展而同步升級。

3、安全性：除常規的安全保護外，本裝置還具備：強電器件（110V以上）和相關接插件沒有任何帶電接點外露。

4、經濟實用：該實訓設備可進行電子技術，電力電子技術，PLC可編程控制技術，變頻調速技術，直流調速技術等五個領域的實訓，省去了單一學科實訓設備的投入和占地面積，為培訓單位節省了資金投入。

三、技術性能

1、輸入電源: 三相四線（或三相五線 380V±10％ 50HZ）

2、工作環境: 溫度-10℃－+40℃　相對濕度＜85％（25℃）海撥＜4000m

3、裝置容量：＜1.5KVA

4、外形尺寸：190×73×160 cm

四、裝置的配備

1 電源控制屏

1、GWJ01電源控制屏（鐵質雙層亞光密紋噴塑結構，鋁質面板）

（1）提供三相交流電源：三相交流電源 380V （帶過流保護）

（2）交流電壓表：可通過其下方的波段開關切換指示三相電網輸入線電壓，精度1.0級；

（3）直流數字電壓表一只：測量范圍0～500V，三位半數顯，輸入阻抗為10MΩ，精度0.5級，為直流調速系統提供電壓指示；

（4）直流數字電流表一只：測量范圍為0～5A，三位半數顯，精度0.5級，為直流調速系統提供電流指示。

（5）人身安全保護體系

電流型漏電保護裝置：控制屏若有漏電現象，漏電流超過一定值，即切斷電源。實驗連接線及插座：強、弱電連接及插座分開，不能混插。強電連接線及插座采用全封閉工藝，使用安全、可靠、防觸電。

（7）實驗管理器

具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄與區分由于接線或操作錯誤所造成的漏電告警、儀表超量程告警等。

（8）控制屏其它設施

控制屏正面大凹槽內，設有兩根不銹鋼管，可掛置實驗部件，控制屏兩邊設有單相三極220V電源插座及三相四極380V電源插座，還設有實驗臺照明用的40W日光燈一盞。

2、GWJ02實驗桌

實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造形美觀大方；設有兩個大抽屜、柜門，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實驗室的布局。

3、DQ03－1不銹鋼電機導軌、1024光碼盤測速系統及智能數顯轉速表
4、DQ27三相可調電阻（每組900Ω×2/0.41A/150W）

作為實驗中的可調電阻性負載用。

5 GWJ03電子技術實訓模塊1套

提供±12穩壓電源，四運算放大器模塊，電阻電容模塊，電位器模塊，開關發光二極管模塊，555振蕩器模塊，十進制解碼顯示模塊，七段解碼顯示模塊，4011，4012 ， 4027，4028，C40192 ， C0194 等模塊。

5、GWJ04三相可控整流主電路
提供6只5A/1000V的晶閘管，每只晶閘管均設有阻容吸收保護裝置，提供6只5A/1000V的二極管和一組平波電抗器。

6、GWJ05三相晶閘管觸發電路

提供TC787三相集成觸發電路，設有鋸齒波斜率調節旋鈕及波形觀測孔，偏移電壓調節旋鈕及觀測孔，移相控制旋鈕。

8、GWJ06 PLC主機實訓掛件（CPU224，EM235）

9、GWJ07 PLC模擬實訓掛件

該掛件提供以下實訓模塊：

（1）運料小車的PLC控制

（2）混料灌工作過程的PLC控制

（3）機械滑臺運行的PLC控制

（4）機械手運動的PLC控制

（5）交通道口紅綠燈的PLC控制

10、GWJ08 變頻器及外圍電路實訓掛件

采用西門子MM440變頻器，帶RS485通信接口及BOP面板

11、GWJ09 歐陸514C直流調速器實訓掛件

提供歐陸514C直流調速器及外圍實訓電路模塊

12、DQ09 直流并勵電動機

13、DQ07-1直流發電機

14、PC/PPI編程電纜

15、MCGS工控組態軟件

16、GWJ10三相電源變壓器及同步變壓器

17、SY06 實訓連接線及輔助配件

根據不同實驗項目的特點，配備兩種不同的實驗聯接線，強電部分采用高可靠護套結構插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分采用彈性鈹輕銅裸露結構聯接線，兩種導線都只能配合相應內孔的插座，這樣大大提高了實驗的安全及合理性。

五、實訓課題

（一）電子技術

課題1：安裝、調試鋸齒波發生器電路、

課題2：安裝、調試三角波、矩形波發生器電路、

課題3：安裝、調試單脈沖控制移位寄存器電路

課題4：安裝、調試單脈沖順序控制電路

課題5：安裝、調試數字定時器電路

（二）電力電子（變流）技術

課題1：三相半波可控整流大電感負載電路安裝與調試

課題2：三相半控橋式整流電阻性負載電路安裝與調試

課題3：三相半控橋式整流大電感負載電路安裝與調試

課題4：三相全控橋式整流電阻性負載電路安裝與調試

課題5：三相全控橋式整流大電感負載電路安裝與調試

（三）交直流調速自動控制

課題1：歐陸 514C雙閉環不可逆直流調速

課題2：歐陸514C雙閉環可逆直流調速

課題3：MM440變頻器數字量四段速控制

（四）PLC可編程序控制器

課題1：運料小車的PLC控制

課題2：混料罐工作過程的PLC控制

課題3：機械滑臺運行的PLC控制

課題4：機械手運動的PLC控制

課題5：交通道口紅綠燈的PLC控制

關鍵詞：數控車床實訓設備實訓裝置教學儀器實驗設備教學設備實訓臺 考核裝置技能考核電工電子實驗裝置數控技術 實訓考核技能實訓 數控系統 電氣控制自控實訓 實驗系統 數控軟件數控實訓 電氣技術 數控設備數控銑床高教設備教學車床數控機床職教設備 PLC控制 PLC技術 PLC實驗

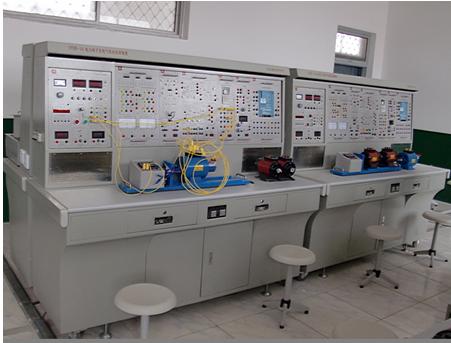

LG-GWJ01型 高級維修電工技師技能實訓考核裝置
