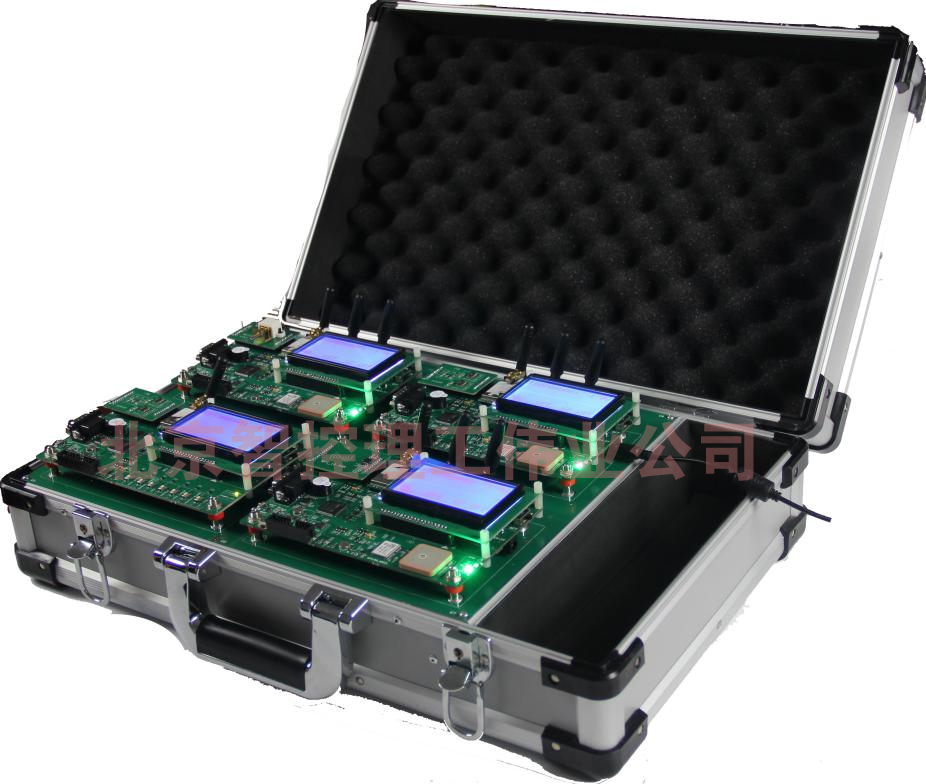

LGWL-ED01型 窄帶物聯網開發實驗箱
品牌：理工偉業 咨詢電話：010-82827827 82827835
LGWL-ED01型 窄帶物聯網開發實驗箱以共享單車智能車鎖、環境監控、智慧停車、PDA四個典型的場景為案例，使學生在實際應用領域的學習中了解和掌握窄帶物聯網（NB-IOT/LoRa)的技術、原理及應用。
該產品融合了NB-IOT、LoRa窄帶物聯網，GPRS移動互聯網以及GPS/BD定位技術，具有廣泛連接、深度覆蓋、低功耗、遠距離、可定位的特點，可廣泛用于傳感、計量、監控、定位、跟蹤等。當無NB網絡覆蓋時自動切換為移動互聯網通信，不影響系統的正常使用。板載智能鎖、環境監控、停車管理三個應用模塊，采用Cortex-M3作為網關，與物聯網云管理平臺建立實時通訊。用戶可在WEB頁面上實時獲取傳感器信息、對執行器進行手動或自動控制、獲取設備的定位信息。同時，平臺提供二次開發接口，方便用戶開發自己的移動端APP。
一、產品特點
1、按照實際功能系統劃分，供電系統靈活，在室外或移動測試時可以直接將模塊拔下來，用充電寶（5V）miniUSB供電。
2、移動入網方式可選擇NB-IOT模式入網，也可選擇傳統的GPRS模式入網。
3、支持低功耗、遠距離LoRa通信以及PDA模塊無線指令控制。
4、可實現遠程開關鎖功能。
5、使用溫濕度采集終端，采集卡分布式部署，采集數據集中上傳至云管理平臺（環境監測示例）。
6、支持13.56MHZ的NFC近場通訊，可實現充值，計費等停車場功能。
7、可實時與云管理平臺進行TCP、UDP通信，實現終端與平臺的聯動。
8、可在云管理平臺上管理所有終端，查看所有終端的實時或歷史信息，以及配置終端參數與終端聯動等。
9、標準可拓展的物聯網組包協議，可拓展性強，留有客戶二次開發的接口。
10、LCD實時刷新顯示整機狀態，可以了解整個通信流程。
二、系統功能

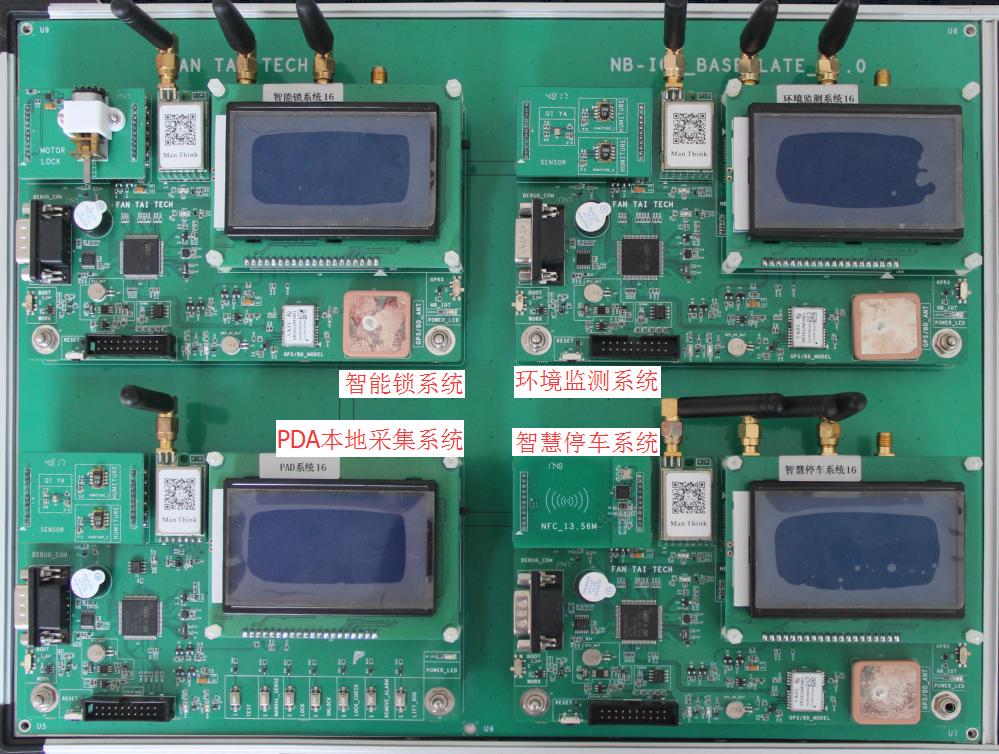

包含智能鎖、環境監控、停車管理等3個應用場景，1個PDA本地采集控制終端，產品組成結構，如圖所示：
1、三個場景均包含Cortex-M3主控板、GPRS模塊、NB-IOT模塊、GPS定位模塊、LoRa通信模塊、和不同的傳感器采集控制模塊，主要將傳感器信息通過NB-IOT或GPRS上傳到云管理平臺集中存儲、統計、分析、展示?？蛻艨赏ㄟ^云管理平臺查詢指定區域，指定時間段的傳感器數據、定位信息、電量信息、設備狀態，也可設置終端產品的參數信息，支持遠程手動控制或自動控制。
2、三個場景系統與PDA系統之間采用低功耗，遠距離的LoRa通信方式進行點對點通信。PDA系統既可以與場景系統交互傳輸本地傳感器數據，又可以向場景系統發送命令，控制場景系統中的執行機構。實際使用過程中，場景系統和PDA系統的LCD屏都會實時刷新顯示各自系統的實時信息。
三、配置清單
|
序號 |
類別 |
設備名稱 |
數量（個） |
備注 |
|
|
1 |
硬件模塊 |
CORTEX-M3微控制器 |
4 |
|
|
|
2 |
NB-IoT通訊模塊 |
3 |
BC35支持移動 |
||
|
3 |
GPRS通訊模塊 |
3 |
|
||
|
4 |
LoRa通訊模塊 |
4 |
|
||
|
5 |
NFC讀卡模塊 |
1 |
|
||
|
6 |
NB-IOT 物聯卡 4G |
3 |
免費使用3年 |
||
|
7 |
GPRS 物聯卡 4G |
1 |
免費使用3年 |
||
|
8 |
GPS/BD雙模定位模塊 |
3 |
|
||
|
9 |
電機驅動模擬鎖 |
1 |
|
||
|
10 |
傳感模塊（溫濕度、數字氣壓） |
2 |
|
||
|
11 |
LCD顯示屏 |
4 |
|
||
|
12 |
LoRa天線 |
4 |
|
||
|
13 |
NB-IoT天線 |
3 |
|
||
|
14 |
GPRS天線 |
3 |
|
||
|
15 |
GPS陶瓷天線 |
3 |
|
||
|
16 |
接口板 |
場景智能鎖子系統底板 |
場景系統主控底板 |
1 |
|
|
17 |
場景智慧環境子系統底板 |
1 |
|
||
|
18 |
場景智慧停車子系統底板 |
1 |
|
||
|
19 |
PDA標簽子系統底板 |
PDA采集控制底板 |
1 |
|
|
|
20 |
實驗箱固定底板 |
1 |
|
||
|
21 |
|
實驗箱體 |
1 |
|
|
|
22 |
軟件 |
智能鎖系統嵌入式軟件 |
1套 |
|
|
|
23 |
智慧環境系統嵌入式軟件 |
1套 |
|
||
|
24 |
智慧停車系統嵌入式軟件 |
1套 |
|
||
|
25 |
PDA標簽子系統嵌入式軟件 |
1套 |
|
||
|
26 |
阿里云平臺租用 |
1 |
免費租用3年 |
||
|
27 |
附件 |
電源適配器DC5V3A |
1 |
|
|
|
28 |
USB轉RS232串口頭 |
1 |
|
||
|
29 |
串口交叉線 |
1 |
|
||
|
30 |
方口USB數據線 |
1 |
|
||
|
31 |
J-Link仿真器 |
1 |
含20芯排線 |
||
|
32 |
NFC無源標簽 |
2 |
|
||
|
33 |
合格證 |
1 |
|
||
四、實驗項目
|
類別 |
課程實驗 |
備注 |
|
設備簡介 |
平臺認知 |
|
|
NB-IoT物聯網套件 |
NB-IoT系列無線節點介紹 NB-IoT系列無線模組介紹 NB-IoT無線節點硬件資源 搭建物聯網開發環境 |
|
|
嵌入式接口實驗 |
實驗一、LED控制實驗 實驗二、蜂鳴器控制實驗 實驗三、按鍵采集實驗 實驗四、外部串口通信實驗 實驗五、定時器時間片實驗 實驗六、 LCD顯示實驗 實驗七、 外部RTC時鐘實驗 實驗八、外部復位芯片實驗 |
|
|
傳感器接口實驗 |
實驗一、數字氣壓傳感器實驗 實驗二、溫濕度傳感器實驗 實驗三、NFC讀卡實驗 實驗四、電機控制實驗 |
|
|
無線模塊實驗 |
實驗一、NB-IOT模塊串口驅動及AT驅動實驗 實驗二、 NB-IOT擾碼配置實驗 實驗三、NB-IOT開機入網實驗 實驗四、NB-IOT接收數據實驗 實驗五、 NB-IOT發送數據實驗 實驗六、整體業務指令測試實驗 實驗七、 LORA串口驅動實驗 實驗八、 LOAR收發參數讀取，配置實驗 實驗九、就LORA點對點通信實驗 實驗十、 LOAR整體收發指令測試實驗 實驗十一、 GPRS串口驅動實驗 實驗十二、 GPRS開機入網實驗 實驗十三、GPRS接收數據實驗 實驗十四、 GPRS發送數據實驗 實驗十五、 GPRS整體業務指令測試實驗 實驗十六、 GPS串口驅動實驗 實驗十七、 GPS定位模式設置實驗 實驗十八、 GPS定位數據解析實驗 實驗十九、 GPS定位數據上傳平臺展示實驗 |
|
|
云平臺應用操作實驗 |
實驗一、 電子鎖部分的操作，設置，查詢實驗； 實驗二、 智慧環境監測部分的設置，查詢實驗； 實驗三、智慧停車部分的刷卡，設置，查詢實驗； |
|
|
場景案例應用案例 |
智能鎖子系統 智慧環境監測子系統 智慧停車子系統 PDA子系統 |
|
