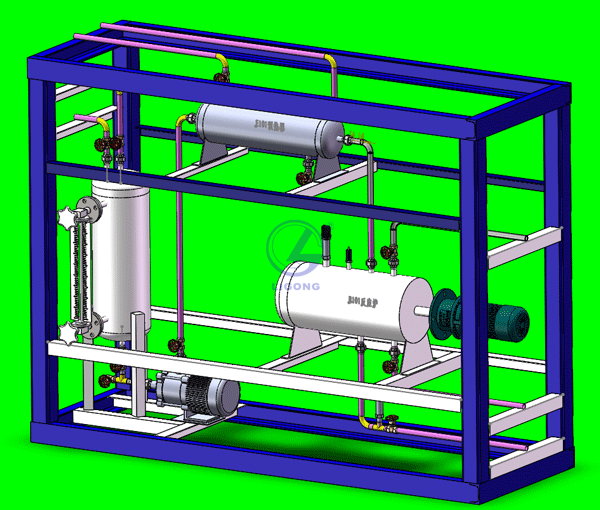

LGT-WH07型 氟化工藝實訓裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、裝置特色
整套裝置由鋼制安裝框架、反應器、冷凝器、輸送泵、仿真儀表、就地計算機操作臺、就地智能儀表控制上位監控軟件、外置配套設備等組成，工藝路線簡潔清晰，現場儀表與通訊模塊有機結合，上位計算機控制，設置DCS界面及自動評分系統。
裝置整體布置協調、操作便捷、牢固可靠；管路布置合理有序、布線規范整齊；裝置具有工業化氣息，大氣美觀；所采用的操控軟件在國內應用極為廣泛，完全與工業實際接軌。
裝置安全設計規范完善，配置漏電保護和過載保護裝置，高溫設備和管路均有保溫措施，管線及設備布置既方便操作，也防止碰傷或絆倒，高度符合國家標準。
實訓室整體氛圍布置，安全標識、操作要領、工藝掛圖等配套完善。隨機資料如操作說明書、配置清單、PID圖、電氣圖等配套齊全。
二、簡要工藝描述
螢石粉和混酸按照1：1.1~1：1.25的比例均勻地連續不斷地加入反應爐內，兩種原料在外加熱的回轉爐內，從爐的前端至后端，，經預熱混合段，反映段、烘干段、最后殘渣由爐尾的出渣絞龍排出，進入運渣絞龍。
在反應轉爐內生產的HF氣體，以及水分、硫酸等其它氣體，由反應轉爐的后端帶著較高的熱量流向爐的前端，由導氣箱管出來進入洗滌塔，與硫酸、洗滌酸之間進行了傳熱、傳質的過程，為物料的反應帶來了積極的效果。
三、系統配置清單
|
序號 |
設備名稱 |
規格型號及技術參數 |
單位 |
數量 |
備注 |
|
1 |
設備主體 |
套 |
1 |
|
|
|
（1） |
框架 |
對象部分長×寬×高=2000*685*1500mm，整機采用鋼質安裝框架，一層平面方便操作、檢修、出入，平臺采用10#國標槽鋼焊接完成，平臺板采用3mm扁豆花紋板，表面噴塑防腐處理，罐體采用鏡面板制造，管道采用衛生級不銹鋼內外鏡面管制造，罐體和管道焊縫處理工藝采用機械加油蠟鏡面拋光，達到無焊縫鏡面效果； |
套 |
1 |
|
|
（2） |
V101-混合罐 |
304不銹鋼，φ219*500mm； |
臺 |
1 |
|
|
（3） |
E101-預熱器 |
304不銹鋼，列管換熱器,φ159*500mm，內置φ19不銹鋼列管管束； |
臺 |
1 |
|
|
（4） |
R101-反應爐 |
304不銹鋼，φ250*500mm； |
臺 |
1 |
|
|
（5） |
P101-進料泵 |
不銹鋼泵，電壓220V，功率0.37KW，流量2m3/h； |
臺 |
1 |
|
|
（6） |
P102-攪拌電機 |
750W,220V,可調速電機 |
臺 |
1 |
|
|
2 |
儀表與執行器 |
|
|
|
|
|
（1） |
溫度檢測 |
仿真儀表顯示。 |
臺 |
3 |
|
|
（2） |
壓力檢測 |
現場或遠傳儀表顯示。 |
臺 |
2 |
|
|
（3） |
流量檢測 |
仿真流量計，儀表顯示 |
臺 |
3 |
|
|
（4） |
調節閥 |
不銹鋼，DN15,帶信號反饋 |
臺 |
5 |
|
|
3 |
智能儀表 |
|
|
|
|
|
（1） |
溫度檢測顯示儀表 |
CH04-485-AI，多路溫度輸入模塊，標準Modbus RTU協議，RS485通訊接口內置1.5KV電磁隔離保護，防雷保護，模擬量輸出與系統隔離、電源隔離。 |
套 |
1 |
|
|
（2） |
流量檢測顯示儀表 |
CH03-485-AI，多路模擬量輸入模塊，標準Modbus RTU協議，RS485通訊接口內置1.5KV電磁隔離保護，防雷保護，模擬量輸出與系統隔離、電源隔離。 |
套 |
1 |
|
|
（3） |
智能控制器 |
CH01-485-DO多路光電隔離NPN信號輸出模塊，標準Modbus協議，RS485通訊接口，內置1.5KV電磁隔離保護，防雷保護，開關量輸出與系統隔離、電源隔離，支持全端口過流、過壓保護。 |
套 |
1 |
|
|
4 |
閥門與緊固件 |
|
|
|
|
|
（1） |
球閥，截止閥，疏水閥等 |
與設備、工藝、管線配套。 |
批 |
1 |
|
|
（2） |
緊固件 |
與法蘭，閥門，框架、支架配合；法蘭閥門安裝螺絲用相應的碳鋼螺絲（Q235，帶平彈墊），框架，支架安裝螺絲用相應的鍍鋅螺絲。 |
套 |
1 |
|
|
5 |
智能儀表電器控制臺及計算機控制操作臺 |
|
|
|
|
|
（1） |
智能儀表電器控制柜 |
鋼制噴塑內安裝漏電保護空氣開關、電流型漏電保護器，旋鈕式強電開關控制，保證設備安全，操作控制便捷；裝有開關電源，接觸器，自鎖開關，塑銅線，橡套線，屏蔽線，鋁合金線槽等。單相三線制供電。 |
臺 |
1 |
|
|
6 |
智能儀表上位監控軟件 |
|
|
|
|
|
（1） |
軟件 |
設置DCS軟件界面，具備自動評分系統 |
套 |
1 |
|
